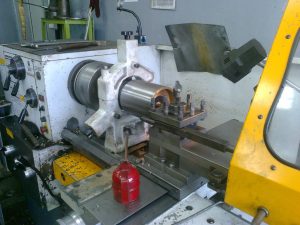

Токарная обработка по чертежу — это изготовление деталей на токарных станках (в том числе с ЧПУ) строго в соответствии с предоставленным техническим чертежом, эскизом или 3D-моделью размерными требованиями.
Телефон для связи : WhatsApp.
- Отправляйте заявки на токарную обработку по чертежу на заказ на электронную почту или звоните телефонам:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
Основные типы деталей.
| № | Тип детали | Самые частые материалы | Типичная требуемая точность | Класс шероховатости, который чаще всего просят | Средний срок (1 шт) |
|---|---|---|---|---|---|
| 1 | Вал гладкий / ступенчатый | 40Х, 45, 40ХН, 30ХГСА | ±0,01…±0,04 мм | Ra 0,8–1,6 | 3–10 дней |
| 2 | Вал с шейками под подшипники | 40Х, 20Х, 12Х18Н10Т, 30ХГСА | ±0,005…±0,015 мм (посадки) | Ra 0,4–0,8 | 5–14 дней |
| 3 | Втулка / гильза / стакан | БрАЖ9-4, БрОФ, 40Х, 12Х18Н10Т | ±0,01…±0,03 мм | Ra 0,8–1,6 (внутренняя часто 0,4) | 3–12 дней |
| 4 | Фланец нестандартный | Ст3сп, 09Г2С, 12Х18Н10Т, 20 | ±0,05…±0,2 мм | Ra 1,6–3,2 | 5–15 дней |

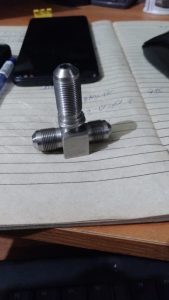

| 5 | Штуцер, ниппель, переходник высокого давления | 12Х18Н10Т, 10Х17Н13М2Т, 08Х18Н10Т | ±0,02…±0,05 мм + резьба 6g/6h | Ra 0,8–1,6 | 4–12 дней |
| 6 | Деталь с трапецеидальной / упорной резьбой | 40Х, 30ХГСА, 12Х18Н10Т | 6g–7g / 6H–7H | Ra 1,6 | 6–18 дней |
| 7 | Тонкостенная втулка / гильза | 12Х18Н10Т, алюминий, титан ВТ1-0 | ±0,01…±0,03 мм (толщина стенки) | Ra 0,4–0,8 | 7–20 дней |
| 8 | Ремонтный вал (восстановление + обработка) | любой + наплавка | биение 0,01–0,03 мм | Ra 0,4–1,6 | 10–30 дней |
- Материал (самый большой разброс цен).
- Конструкционная сталь ≈ 1.
- Нержавейка 12Х18Н10Т ≈ ×2,5–3,5.
- Титан ВТ1-0 / ВТ6 ≈ ×5–8.
- Inconel 625/718, Hastelloy ≈ ×8–15.
- Объём снимаемого металла Деталь Ø40 из круга Ø120 будет в 2,5–4 раза дороже, чем из круга Ø55.
- Требования к точности и чистоте Переход с ±0,05 → ±0,01 и Ra 1,6 → Ra 0,4 увеличивает цену в 2–4 раза.
- Сложность геометрии
- Глубокие канавки, тонкие длинные участки.
- Несколько видов резьбы.
- Эксцентриситет, биение, конусность.
- Дополнительные операции
- Термообработка до/после.
- Покрытия (хром, никель, фосфатирование).
- Контроль (МПК, УЗК, рентген).
Ориентировочные цены на токарную обработку по чертежу.
| Сложность / материал | Размеры (пример) | Стоимость 1 шт, ₽ (ориентир) | Срок (1 шт) |
|---|---|---|---|
| Простой вал, конструкц. сталь | Ø50–80 × 400–700 мм | 5 500 – 14 000 | 3–8 дней |
| Вал средней сложности, 40Х | Ø60–100 × 600–1000 мм | 12 000 – 28 000 | 5–12 дней |
| Вал + резьба + канавки, 12Х18Н10Т | Ø80–120 × 500–900 мм | 25 000 – 55 000 | 8–18 дней |
| Тонкостенная втулка, нерж. | Ø120×Ø108×300 мм | 18 000 – 38 000 | 7–15 дней |
| Деталь высокого давления, Inconel | Ø60–100 × 300–600 мм | 85 000 – 220 000+ | 15–40+ дней |
| Фланец нестандартный, 09Г2С | Ø200–350 мм | 15 000 – 45 000 | 7–18 дней |
✓ Чёткий чертёж (желательно PDF + 3D-модель в STEP/IGES) ✓ Точная марка материала (не «нержавейка», а 12Х18Н10Т-08Х18Н10Т-ГОСТ…) ✓ Все посадки, классы точности, классы резьбы, Ra ✓ Указание, нужна ли термообработка и покрытия ✓ Объём партии (1, 3, 10, 50 шт) ✓ Особые требования к контролю (если есть)
Токарная обработка по чертежу в 2025–2026 годах остаётся самой востребованной и отработанной технологией для валов, втулок, фланцев и деталей вращения. При правильной подготовке чертежа и выборе исполнителя — это один из самых предсказуемых и воспроизводимых видов мехобработки.
