Соединение трубопроводов

Существует несколько способов соединения стальных трубопроводов и трубных проводок.

Телефон для связи : WhatsApp.

Резьбовое соединение трубопроводов.

Эти соединения применяются в различных отраслях машиностроения, начиная от гидравлики и кончая вакуумной техникой. Соединения трубопроводов классифицируются на две основные группы:

1) Резьбовые соединения трубопроводов (М — с метрической резьбой, К — с конической дюймовой резьбой, G — с трубной цилиндрической, R — с трубной конической ).

Соединение трубопроводов с плоским ниппелем, торцевое уплотнение.

Ниппельное соединение с торцевым уплотнением используется в трубопроводах давлением до 25 МПа для присоединения различных аппаратов учета и технологических приборов измерения. Применяется при температуре от –40 до +200 градусов. Соединения с торцевым уплотнением выпускаются по ТУ 36.1164-82.

Пример условного обозначения соединения НСН к приборам и аппаратам, имеющим наружную резьбу М20х1,5:

соединение НВН 20х1,5 ТУ 36.1164-82.

Пример условного обозначения соединения НСВ к приборам и аппаратам, имеющим внутреннюю резьбу М20х1,5:

соединение НСВ 20х1,5 ТУ 36.1164-82.

Шаровое соединение трубопроводов ( с шаровым ниппелем) по ГОСТу 24487-80 для номинального давления до 200 кгс/см.

Применяется для соединений трубопроводов и деталей арматуры. Изготавливается в двух вариантах: под приварку и на резьбе (дюймовая G или метрическая М). Соединение трубопроводов с шаровым ниппелем и с углом штуцера 24 градуса под приварку.

Пример условного обозначения шарового соединения трубопроводов под приварку:

соединения исполнения 1, группы 2, D=25.

Соединение 2-2-25 ГОСТ 24487-80.

Конусное соединение трубопроводов (с конусным ниппелем).

Соединение трубопроводов с зажимными упорными кольцами

2) Монтажные соединения трубопроводов (соединение с развальцовкой труб, соединения на врезных кольцах).

Соединение тонкостенных труб с развальцовкой

Соединения трубопроводов изготавливаются двух исполнений: А — с трубной цилиндрической резьбой по ГОСТу 6357-73, Б — с конической резьбой по ГОСТу 6111-52. Эксцентричность отверстий накидных гаек относительно диаметра резьбы должна быть не более 0,1 мм. Возможно изготовление накидных гаек без поясков, проточки с недорезом резьбы.

Соединения тонкостенных труб различают по типу присоединения:

  • соединения прямые концевые.
  • Присоединения угловое концевое.
  • Присоединение тройниковое концевое.
  • Соединение тройниковое промежуточное.
  • Соединения на врезных кольцах.

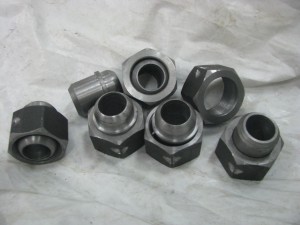

  • Соединение типа американка.

Соединение трубопроводов типа американка состоит из двух штуцеров пристыковывающихся к концу трубы и стягивающей их накидной гайки. Удобное в монтаже соединение.

Соединение трубопроводов с шаровым ниппелем переборочные

Данные соединения служат для перехода с медных труб на стальные, присоединения концевой и измерительной арматуры. Производятся в нескольких типах: с шаровым ниппелем, с внутреннем конусом 24 градуса, торцевое.
