технология, возможности и реальный опыт применения.
Фрезерные работы по чертежу остаются одной из самых востребованных технологий в современном машиностроении, особенно когда речь идёт о сложной объёмной геометрии, высоких требованиях к точности и шероховатости, а также о единичном и мелкосерийном производстве ответственных деталей.
Телефон для связи : WhatsApp.
Направляйте ваши чертежи на фрезерные работы на почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.

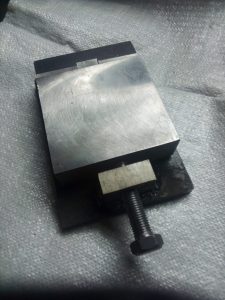

В чём суть фрезерных работ именно «по чертежу»?
Это изготовление детали на фрезерных станках с ЧПУ (3-, 4- и особенно 5-координатных), когда вся программа обработки создаётся строго на основании предоставленного заказчиком технического чертежа (2D или 3D-модель + чертеж с допусками и требованиями).
Главные отличия от типового серийного фрезерования:
- Индивидуальная технологическая подготовка под каждый заказ.
- Очень жёсткие допуски (часто ±0,05…±0,15 мм).
- Часто — разнородные материалы в одной партии (40Х, 12Х18Н10Т, 30ХГСА, титан ВТ6, Inconel, алюминиевые сплавы и др.).
- Высокие требования к геометрии, биению, радиусам переходов, чистоте поверхности Ra 0,4–0,8 мкм и ниже.
Типовой маршрут фрезерных работ по чертежу.
| Этап | Что делаем | Типичная точность/контроль |
|---|---|---|
| 1. Входной контроль | Анализ чертежа, 3D-модели, ТУ, допусков, посадок, материала | — |
| 2. Технологическая подготовка | Разработка УП → CAM (PowerMill, Hypermill, Mastercam, SprutCAM, NX CAM) | Симуляция + верификация траекторий |
| 3. Заготовка | Плита / поковка / литьё + припуски под чистовую | ±0,1…±0,3 мм |
| 4. Черновая обработка | Высокопроизводительные фрезы Ø20–50 мм, съём до 5–12 мм за проход | ±0,05…±0,1 мм |
| 5. Получистовая + чистовая | Малые подачи, высокие обороты, монолитные твёрдосплавные фрезы | ±0,01…±0,005 мм, Ra 0,4–0,8 |
| 6. 5-осевая доводка (при необходимости) | Подрезка поднутрений, сложные винтовые поверхности, импеллеры | ±0,005…±0,003 мм |
| 7. Контроль КИМ + шероховатость | Zeiss, Hexagon, Mitutoyo Crysta-Apex, ручные приборы | Протоколы по форме, положению, шероховатости |
Самые востребованные детали, которые мы фрезеруем по чертежам.
- Корпуса клапанов, задвижек, отсекателей (DN50–DN1200).
- Фланцы специального исполнения (высокое давление, криогенные).
- Импеллеры и направляющие аппараты насосов.
- Детали буровых долот и забойных двигателей.
- Плиты, траверсы, станины пресс-форм и штампов.
- Сложные детали арматуры из дуплекс/супер-дуплекс сталей.
- Роторы, валы с шпоночными канавками и шлицами.
- Детали криогенной арматуры (Ra 0,2–0,4).
Сравнение возможностей станков.
| Тип станка | Кол-во осей | Типичная точность | Самые сложные детали | Цена часа, руб (примерно) |
|————————-|————-|——————-|—————————————|—————————-|
| Вертикальный 3-осевой | 3 | ±0,01–0,015 | Плиты, фланцы, простые корпуса | 2 200 – 3 800 |
| 4-осевой горизонтальный | 4 | ±0,008–0,012 | Валы, корпуса с боковыми окнами | 3 500 – 5 500 |
| 5-осевой (одновременная)| 5 | ±0,003–0,008 | Импеллеры, лопатки, турбины, поднутрения | 7 000 – 15 000+ |
Краткие практические выводы из реальных проектов.
- Самая большая экономия времени и денег — на этапе грамотной технологической проработки (CAM-программист решает 60–70% успеха).
- 5-осевые станки с контролем усилия на шпинделе (adaptive machining) сильно сокращают время чистовой обработки.
- Для деталей из Inconel 625/718, Hastelloy, титана — лучше сразу закладывать 20–30% дополнительного времени на чистовую обработку.
- Самый частый косяк заказчиков — отсутствие указания направления волокна материала на поковке/плите.
Фрезерные работы по чертежу — это уже не просто «выфрезеровать деталь», а высокотехнологичный инженерный процесс, где качество результата на 70–80% зависит от компетенции технолога-программиста и оснащённости производства современными 5-координатными центрами с хорошей системой контроля.
Если вам нужно изготовить действительно ответственную деталь для нефтегазового, энергетического или тяжелого машиностроения — фрезерные работы по чертежу на современном оборудовании по-прежнему остаются одним из самых надёжных и воспроизводимых способов изготовления деталей, запчастей для технологического оборудования.
Удачных вам проектов и чтобы все посадки сходились с первого раза! 🚀
