Трубные обжимные фитинги

Обжимные (компрессионные) фитинги для соединений стальных и нержавеющих труб. Обжимные фитинги из нержавеющей стали обеспечивают высочайшую надежность в агрессивных средах, при высоких давлениях и вибрациях, что критично для гидравлики, нефтегазовой отрасли и химического производства.

Телефон для связи : WhatsApp.

Что такое обжимные фитинги ?

Обжимные фитинги — это механические соединители, фиксирующие трубу за счет деформации одного или двух обжимных колец (феррул). В премиум-сегменте, таком как Swagelok, Parker A-LOK или Hy-Lok, используется двухкольцевая конструкция: переднее кольцо создает герметичный замок, заднее — механический захват. Это обеспечивает герметичность без сварки, даже при давлениях до 10 000 psi (около 690 бар) и выше.

Такие фитинги идеально подходят для бесшовных стальных и нержавеющих труб (AISI 316/316L), используемых в гидравлике, приборостроении и процессах с агрессивными средами. В отличие от обжимных колец фитинги компенсируют трубы и устойчивы к вибрациям.

Виды обжимных фитингов.

  • По конструкции: Обжимные кольца— стандарт для высокого давления (Swagelok, Parker A-LOK). Кольца реже используются в промышленных приложениях.
  • По форме: Прямые соединения, угольники (90°), тройники, крестовины, переходники на резьбу (NPT, BSP), редукционные муфты.
  • По стандарту: DIN 2353 (metric), SAE для instrumentation.

Для нержавеющих труб популярны фитинги Swagelok (до 60 000 psi в специальных сериях) и Parker A-LOK обработкой феррул для антизадирных свойств.

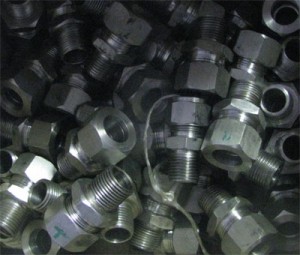

стальные фитинги, накидные гайки, нержавеющие фитинги, изготовление фитингов

Материалы изготовления.

Фитинги и кольца изготавливаются из нержавеющей стали AISI 316/316L для превосходной коррозионной стойкости. Доступны сплавы 6Mo, Alloy 625, Inconel для экстремальных условий (морская вода, кислоты). Трубы — seamless stainless steel tubing с контролируемой твердостью.

Это обеспечивает работу при температурах от криогенных до +600°C и в вакууме.

Преимущества и недостатки.

Преимущества:

  • Высокая надежность при давлении до тысяч бар и вибрациях.
  • Разборность: многократная сборка/разборка без потери герметичности.
  • Коррозионная стойкость в агрессивных средах.
  • Простой монтаж без специального оборудования (кроме динамометрического ключа для точности).
  • Соответствие стандартам NACE, ECE R110, EC-79 для H2.

Недостатки:

  • Высокая стоимость по сравнению с резьбовыми или сварными соединениями.
  • Требуют точной подготовки трубы (ровный срез, зачистка).
  • Не для сверхвысоких давлений без специальных серий (тогда cone&thread).

Правила монтажа.

  1. Отрежьте трубу перпендикулярно, удалите заусенцы.
  2. Наденьте гайку и кольцо на трубу.
  3. Вставьте трубу в корпус до упора (используйте gap gauge для Swagelok).
  4. Затяните гайку на 1-1/4 оборота от пальцевого затягивания (или по моменту).
  5. Проверьте на утечки под давлением.

Для повторной сборки — 1/4 оборота. Используйте динамометрический ключ в критических системах.

Применение в гидравлике.

В гидравлических системах обжимные фитинги из нержавейки — стандарт для линий высокого давления в мобильной технике, нефтегазе, химии и энергетике. Они выдерживают гидроудары, вибрации и коррозию.

Обжимные фитинги из нержавеющей стали для стальных и нержавеющих труб — оптимальный выбор для промышленной гидравлики, где требуется максимальная надежность и долговечность.
