В России и странах СНГ трубные фитинги (соединительные детали с трубной резьбой) в основном регулируются стандартами на резьбу и на водогазопроводные трубы (ВГП). Основной стандарт для трубной цилиндрической резьбы — ГОСТ 6357-81 (классы точности A и B, обозначается буквой G). Коническая резьба — по ГОСТ 6211-81 (R или Rc).
Телефон для связи : WhatsApp.

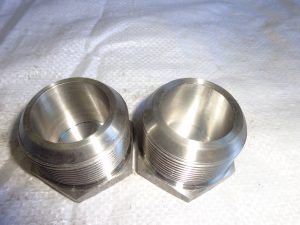

Фитинги изготавливаются из труб по ГОСТ 3262-75 (трубы стальные водогазопроводные), а резьбовые соединения — по ГОСТ 8966-75 (муфты прямые), ГОСТ 8969-75 (сгоны) и другим. Эти фитинги применяются в системах водоснабжения, отопления, газоснабжения низкого давления и неагрессивных средах.
Основные стандарты на трубную резьбу.
- ГОСТ 6357-81: Трубная цилиндрическая резьба (G, BSPP). Угол профиля 55°, закругленные вершины. Классы точности A (высокий) и B (стандартный). Используется с уплотнителями (лента ФУМ, лен).
- ГОСТ 6211-81: Трубная коническая резьба (R внешняя, Rc внутренняя). Самоуплотняющаяся за счет конусности 1:16.
Таблица основных размеров трубной цилиндрической резьбы по ГОСТ 6357-81 (выборка популярных размеров):
- Отправляйте ваши заявки на изготовление трубных фитингов по ГОСТ на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
| Обозначение резьбы | Шаг P, мм | Наружный диаметр наружной резьбы, мм | Средний диаметр, мм | Внутренний диаметр, мм | Число ниток на дюйм |
|---|---|---|---|---|---|
| G 1/8″ | 0,907 | 9,728 | 9,147 | 8,566 | 28 |
| G 1/4″ | 1,337 | 13,157 | 12,301 | 11,445 | 19 |
| G 3/8″ | 1,337 | 16,662 | 15,806 | 14,950 | 19 |
| G 1/2″ | 1,814 | 20,955 | 19,793 | 18,631 | 14 |
| G 3/4″ | 1,814 | 26,441 | 25,279 | 24,117 | 14 |
| G 1″ | 2,309 | 33,249 | 31,770 | 30,291 | 11 |
| G 1 1/4″ | 2,309 | 41,910 | 40,431 | 38,952 | 11 |
| G 1 1/2″ | 2,309 | 47,803 | 46,324 | 44,845 | 11 |
| G 2″ | 2,309 | 59,614 | 58,135 | 56,656 | 11 |
Фитинги для ВГП труб (ГОСТ 3262-75) — чугунные или стальные, оцинкованные/неоцинкованные:
- Муфты прямые (ГОСТ 8966-75): Для соединения труб одинакового диаметра.
- Сгоны (ГОСТ 8969-75): Короткий патрубок с резьбой на обоих концах + муфта и контргайка для компенсации.
- Колена (уголки): 90° или 45° для изменения направления.
- Тройники: Прямые или переходные для разветвления.
- Крестовины: Для четырехстороннего соединения.
- Ниппели, бочата: Короткие резьбовые патрубки.
Материалы: Сталь (черная или оцинкованная), ковкий чугун (ГОСТ 1215-79 для чугунных фитингов).
Применения и особенности.
- Преимущества: Дешевые, доступные, простота монтажа. Давление до 16-25 бар (в зависимости от Ду).
- Недостатки: Коррозия (нужна оцинковка), ограничение по агрессивным средам, не для высокого давления (лучше приварные по ГОСТ 17375-2001).
- Применение: Бытовые и промышленные системы водо-, тепло-, газоснабжения (низкое давление).
Для высокого давления или агрессивных сред рекомендую импортные аналоги (Swagelok, Parker) или приварные детали по ГОСТ 17380-2001.
Если нужны конкретные чертежи, расчеты или сравнение с BSP/NPT — уточняйте!
