Фитинги с трубной резьбой 1

 Одним из ключевых компонентов в этой области являются фитинги с трубной резьбой.  Фитинги с трубной резьбой диаметром 1 дюйм , их типы, материалы, применения, преимущества и потенциальные проблемы.

Телефон для связи : WhatsApp.

Что такое фитинги с трубной резьбой?

Фитинги — это соединительные элементы, используемые для соединения труб, шлангов, клапанов и других компонентов в гидравлических, пневматических и трубопроводных системах. Трубная резьба (pipe thread) — это тип резьбы, предназначенный специально для трубопроводов, где важна герметичность под давлением. В отличие от метрической резьбы, трубная резьба имеет коническую или цилиндрическую форму, что позволяет создавать уплотнение за счет деформации или использования уплотнительных материалов.

Размер «1» обычно обозначает номинальный диаметр 1 дюйм (25,4 мм). В международных стандартах это может быть:

  • BSP (British Standard Pipe): G1 (параллельная резьба) или R1 (коническая).
  • NPT (National Pipe Thread): 1″ NPT (коническая резьба, распространена в США).
  • ГОСТ (российский стандарт): Трубная цилиндрическая резьба G1 по ГОСТ 6357-81.

Фитинги с такой резьбой широко используются в системах с рабочим давлением до 400 бар (в зависимости от материала и конструкции), где передается жидкость или газ.

  1. Отправляйте ваши заявки на фитинги с трубной резьбой 1  на электронную почту или звоните по телефону:
  2. +7 (495) 223-64-73
    +7 (495) 726-11-08
  3. E-mail: air2013@yandex.ru

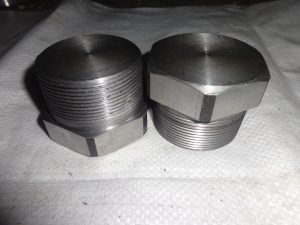

  4. заглушки с конической резьбой, заглушка колпочек, заглушка ту

Типы фитингов с трубной резьбой 1″

Фитинги классифицируются по форме, функции и типу соединения. Вот основные категории для размера 1″:

  1. Прямые фитинги (straight fittings):
    • Простые соединители для труб-труб или труб-шланг.
    • Пример: Муфта G1 x G1 (внутренняя-внутренняя резьба).
    • Применение: Прямолинейные участки трубопроводов в насосных станциях.
  2. Угловые фитинги (elbow fittings):
    • Угол 90° или 45° для изменения направления потока.
    • Пример: Колено NPT 1″ x 1″ с конической резьбой.
    • Преимущество: Минимизируют потери давления в поворотах.
  3. Тройники и крестовины (tee and cross fittings):
    • Для разветвления потока.
    • Пример: Тройник G1 (три выхода на 1″).
    • Используются в распределительных системах гидравлики.
  4. Адаптеры и переходники (adapters):
    • Для соединения разных типов резьбы или размеров.
    • Пример: Переходник NPT 1″ на метрическую M27x2.
  5. Быстроразъемные фитинги (quick-connect fittings):
    • С трубной резьбой 1″, но с механизмом быстрого соединения.
    • Идеальны для мобильных гидравлических систем, как в строительной технике.

В гидравлике часто применяются фитинги с уплотнением: O-ring (кольцевые уплотнители) или металлическое уплотнение для высоких давлений.

Материалы изготовления.

Выбор материала зависит от среды, давления и температуры. Для фитингов 1″ типичны:

  • Латунь: Коррозионностойкая, подходит для воды и низкого давления  (до 100 бар). Дешевая, но не для агрессивных сред.
  • Углеродистая сталь: Прочная, для промышленных применений (до 250 бар). Требует антикоррозионного покрытия (цинк или хром).
  • Нержавеющая сталь (AISI 304/316): Идеальна для химически агрессивных жидкостей, пищевой промышленности или морской среды. Выдерживает до 400 бар и температуры от -50°C до +200°C.

Применения в гидравлике.

Фитинги с трубной резьбой 1″ находят применение в различных отраслях:

  • Промышленная гидравлика: В прессах, подъемниках и конвейерах для передачи масла под давлением.
  • Автомобильная и сельскохозяйственная техника: Соединение гидроцилиндров в тракторах или экскаваторах.
  • Нефтегазовая отрасль: Трубопроводы для транспортировки жидкостей, где важна герметичность.
  • Водоснабжение и отопление: Бытовые системы, но с учетом совместимости резьбы (BSP распространена в Европе).
  • Пневматика: Для воздуха под давлением в компрессорных установках.

В системах высокого давления (свыше 200 бар) рекомендуется использовать коническую резьбу (NPT или BSPT), так как она обеспечивает самоуплотнение.

Преимущества и недостатки.

Преимущества:

  • Герметичность: Коническая резьба деформируется при затяжке, минимизируя утечки.
  • Универсальность: Совместима с множеством стандартов, легко доступна.
  • Простота монтажа: Не требует специального оборудования, достаточно ключа.
  • Экономичность: Для размера 1″ цены варьируются от 100 до 1000 рублей за штуку, в зависимости от материала.

Недостатки:

  • Несовместимость стандартов: NPT и BSP имеют разный угол резьбы (60° vs 55°), что может привести к утечкам при смешивании.
  • Коррозия: В агрессивных средах требуется регулярный осмотр.
  • Ограничение по давлению: Для экстремальных условий лучше использовать фланцевые соединения.
  • Вибрация: В динамических системах может ослабевать, требуя фиксаторов.

Рекомендации по выбору и установке.

  1. Проверять совместимость резьбы (используйте калибры).
  2. Использовать уплотнительные материалы: тефлоновую ленту для NPT или уплотнительные кольца для BSPP.
  3. Соблюдать момент затяжки: Для 1″ — 50-100 Нм, в зависимости от материала.
  4. Проводить гидравлические тесты после монтажа.
  5. Выбирать сертифицированные фитинги (ISO 8434 или DIN 2353 для гидравлики).

В заключение, фитинги с трубной резьбой 1″ — это надежный элемент в гидравлических системах, сочетающий простоту и эффективность. Если вы проектируете новую систему, учитывайте специфику среды и нагрузок. Для более детального расчета или подбора обращайтесь к специалистам — ошибки в соединениях могут привести к авариям.
