Выбор фитинга с резьбой NPT

Выбор фитинга с резьбой NPT (National Pipe Taper) — задача, требующая внимания к нескольким ключевым параметрам, чтобы всё герметично работало и не текло. Вот пошаговое руководство, как правильно выбрать NPT-фитинг:

1. Определите размер резьбы.

NPT обозначается в дюймах, но это номинальный (условный) диаметр трубы, а не реальный наружный диаметр резьбы.

Обозначение NPT Условный проход (DN) Примерный внутренний диаметр трубы Наружный диаметр резьбы (примерно)
1/8″ NPT DN 6 6–8 мм 10,3 мм
1/4″ NPT DN 8 8–10 мм 13,7 мм
3/8″ NPT DN 10 10–12 мм 17,3 мм
1/2″ NPT DN 15 15–16 мм 21,3 мм
3/4″ NPT DN 20 20–22 мм 26,7 мм
1″ NPT DN 25 25–28 мм 33,4 мм
1-1/4″ NPT DN 32 32–35 мм 42,2 мм
1-1/2″ NPT DN 40 40–42 мм 48,3 мм
2″ NPT DN 50 50–53 мм 60,3 мм
Телефон для связи : WhatsApp.
Самые ходовые в пневматике и гидравлике: 1/8″, 1/4″, 3/8″, 1/2″.

2. Выберите тип резьбы: наружная (M) или внутренняя (F)

  • NPT (male) — наружная коническая резьба (папа);
  • NPTF (female) — внутренняя коническая резьба (мама);

Важно: NPT — коническая резьба (угол конуса 1°47′), поэтому наружная всегда свинчивается с внутренней.

  1. Отправляйте ваши заявки на изготовление на электронную почту или звоните по телефону:
  2. +7 (495) 223-64-73
    +7 (495) 726-11-08
  3. E-mail: air2013@yandex.ru

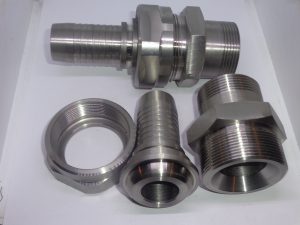

  4. Фитинги РВД из нержавейки

3. Выберите форму фитинга.

Популярные виды:

  • Прямой ниппель NPT (male-male);
  • Уголок 90° NPT (elbow);
  • Тройник NPT (tee);
  • Крестовина NPT (cross);
  • Муфта NPT (coupling female-female);
  • Переходник NPT (на BSP, метрическую, ORFS и т.д.);
  • Быстроразъёмное соединение  (quick connect) с NPT;

4. Материал.

  • Латунь — самый универсальный (пневматика, вода, масло);
  • Нержавейка AISI 304/316 — агрессивные среды, пищевка, химия;
  • Сталь оцинкованная — бюджетный вариант;
  • Алюминий — лёгкие системы (редко);
  • Пластик (полиамид, полипропилен) — только низкое давление;

5. Рабочее давление и температура.

  • Стандартные латунные NPT держат до 40–60 бар (зависит от размера);
  • Нержавейка — до 100–150 бар и выше;
  • Уточняйте по таблице производителя;

6. Герметизация.

NPT — коническая резьба, герметизируется за счёт натяга конуса, но обязательно используйте уплотнитель:

  • Лён + паста (Unipak, Loctite 577 и аналоги) — классика;
  • Анаэробный герметик (Loctite 542, 577, 572);
  • ФУМ-лента — хуже всего держит на NPT, часто течёт при вибрации;

Никогда не ставьте NPT без уплотнителя (кроме сухих Dryseal NPTF, но они редкость).

7. Совместимость с другими резьбами .

Резьба Коническая? Совместима с NPT? Примечание
NPT Да Да Родная
NPTF Да Да (лучше герметичность) Dryseal, без уплотнителя иногда можно
BSPT (R) Да Частично Можно свинтить, но герметичность хуже
BSPP (G) Нет (цилиндр) Нет Не свинчивается вообще
Метрическая Нет Нет Совсем другая
Краткий чек-лист при покупке.
  1. Размер (1/4″, 1/2″ и т.д.);
  2. Наружная/внутренняя;
  3. Форма (прямой, уголок, тройник…);
  4. Материал (латунь/нержавейка);
  5. Рабочее давление;
  6. Наличие сертификатов (если пищевка, взрывозащита и т.д.);
