Как выбрать фитинги с NPT резьбой ?

NPT (National Pipe Taper) — это стандартная коническая резьба, широко используемая в Северной Америке для соединения труб и фитингов, обеспечивая герметичность за счет клинового эффекта. В этой обзорной статье я разберу ключевые аспекты выбора фитингов с NPT резьбой, включая их характеристики, типы, критерии подбора и практические рекомендации. Это поможет избежать ошибок при монтаже и эксплуатации систем.

Телефон для связи : WhatsApp.

Что такое резьба NPT и её особенности.

Резьба NPT представляет собой коническую трубную резьбу с углом профиля 60 градусов, где диаметр уменьшается по длине резьбы. Она стандартизирована по ANSI/ASME B1.20.1 и применяется преимущественно для металлических труб и фитингов из стали, латуни или нержавеющей стали. В отличие от прямой резьбы NPS (National Pipe Straight), NPT обеспечивает герметичность без дополнительных уплотнителей, хотя часто рекомендуется использовать герметики или ленты для лучшей надежности.

Основные отличия от других стандартов:

  • NPT vs BSPT: BSPT (British Standard Pipe Taper) имеет угол 55 градусов и другой шаг, поэтому они не совместимы без переходников.
  • NPT vs BSPP: BSPP — цилиндрическая, требует уплотнительных колец, в то время как NPT полагается на конус.
  • NPT vs G: G — метрическая цилиндрическая резьба, часто путают с NPT 1/4 и G1/4, но они имеют разный шаг и форму.

Размеры NPT обозначаются в дюймах (например, 1/8″, 1/4″, 1/2″, 3/4″, 1″ и т.д.), где номинальный размер не равен фактическому диаметру трубы. Для точного подбора используйте таблицы стандартов.

  1. Отправляйте ваши заявки на резьбу NPT или фитинги на электронную почту или звоните по телефону:

    +7 (495) 223-64-73
    +7 (495) 726-11-08

    E-mail: air2013@yandex.ru

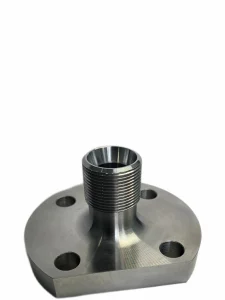

Типы фитингов с NPT резьбой.

Фитинги с NPT резьбой бывают различных конфигураций, в зависимости от назначения. Основные типы включают:

  • Переходники (Adapters): Соединяют трубы разных размеров или типов резьбы, например, NPT мужской на NPT женский.
  • Муфты (Couplings): Для прямого соединения двух труб с одинаковой резьбой.
  • Колена (Elbows): Угловые фитинги (90° или 45°) для изменения направления потока.
  • Тройники (Tees): Разветвители на три направления.
  • Заглушки (Plugs) и ниппели (Nipples): Для закрытия концов или удлинения.

Выбор типа зависит от схемы трубопровода: для гидравлики подойдут высокопрочные стальные фитинги, для пневматики — латунные.

Критерии выбора фитингов.

При подборе фитингов с NPT резьбой учитывайте следующие факторы:

  1. Размер и шаг резьбы: Измерьте внешний диаметр (OD) и внутренний (ID) трубы. Для NPT используйте калибр или штангенциркуль: коническая резьба имеет разный диаметр на концах. Стандартные размеры: от 1/16″ до 6″. Проверьте совместимость с трубой — номинальный размер NPT соответствует Schedule 40 трубам.
  2. Материал:
    • Нержавеющая сталь: Для агрессивных сред, высоких температур (до 800°C) и коррозии.
    • Латунь: Для воды, воздуха, низкого давления (до 1000 psi).
    • Углеродистая сталь: Экономичный вариант для нефтехимии. Учитывайте совместимость с рабочей средой, чтобы избежать коррозии или химических реакций.
  3. Рабочее давление и температура: NPT фитинги рассчитаны на давление до 3000-5000 psi в зависимости от размера и материала. Проверьте спецификации производителя — для высоких значений используйте усиленные варианты.
  4. Совместимость и стандарты: Убедитесь, что фитинг соответствует ANSI/ASME. Для международных систем проверьте переход на метрику (например, NPT 1/2″ на M18x1.5).
  5. Качество и производитель: Выбирайте сертифицированные изделия от надежных брендов (Swagelok, Parker). Избегайте подделок, проверяя маркировку (например, «NPT 1/2»).

Практические рекомендации по измерению и установке.

Чтобы правильно измерить фитинг:

  • Измерьте внешний диаметр резьбы на мужском конце.
  • Посчитайте количество витков на дюйм (TPI): для NPT стандарт — 27 TPI для 1/8″, 18 для 1/4″-3/8″ и т.д.
  • Используйте резьбомер для подтверждения конической формы.

При установке:

  • Нанесите тефлоновую ленту или герметик на мужскую резьбу (2-3 витка).
  • Затягивайте вручную, затем на 1-2 оборота ключом — перетяжка может повредить резьбу.
  • Тестируйте на утечки под давлением.

Преимущества и недостатки NPT фитингов.

Преимущества:

  • Отличная герметичность без уплотнителей.
  • Широкая доступность в США и Канаде.
  • Простота монтажа.

Недостатки:

  • Несовместимость с европейскими стандартами (BSP, G).
  • Риск перетяжки, приводящий к трещинам.
  • Ограниченная повторная сборка из-за деформации резьбы.

Выбор фитингов с NPT резьбой — это баланс между техническими требованиями, безопасностью и экономичностью. Всегда консультируйтесь с таблицами стандартов и, при необходимости, проводите тесты. Если вы работаете в международном контексте, рассмотрите переходники для совместимости. Правильный подбор обеспечит надежность вашей системы на годы вперед. Если нужны уточнения по конкретному применению, обращайтесь!
