Американская резьба UNF

До конца XIX века не существовало унификации  в крепёжных деталях. Каждое предприятие выпускало свою резьбу и детали на её основе. В 1841 году проблему решил британский инженер Джозеф Уитворт, разработав стандарт  BSW (утверждён в Великобритании в 1881 году).

В 1864 году в США промышленник Уильям Селлерс упростил стандарт BSW. Он изменил:

  • угол (с 55° на 60° как у метрической резьбы);
  • форму профиля резьбы (отказавшись от скруглений у вершин профиля).

Более простая и дешёвая в изготовлении американская резьба быстро распространилась по всему миру. Однако несовместимость с британским стандартом вызывала массу проблем, решили которые только в 1948 году Унифицированной системой. В неё вошли разработанные Американским национальным институтом стандартов (ANSI/ISO) унифицированные дюймовые цилиндрические резьбы UNF (мелкая) и UNC (крупная).

Резьбу UNF используют для высокоточного и регулировочного крепежа во всём мире.


Телефон для связи : WhatsApp.

Такая резьба имеет обозначение, включающее буквенное обозначение типа резьбы и номинального диаметра в дюймах. В дополнительной маркировке указывается: шаг резьбы в количестве витков на дюйм (через тире), направление (правое или левое). Номиналы резьбы UNF менее 1/4” принято обозначать номерами (калибрами) от №0 до №12.

Пример маркировки болта с дюймовой резьбой 1/4” – 28UNFх2 1/2”, где:

  • UNF – тип резьбы;
  • 1/4” ― диаметр резьбы;
  • 28 ― шаг резьбы;
  • 2 1/2” ― длина болта (в дюймах).

Резьба UNF встречается в бытовой аппаратуре, станках и автомобилях, измерительных приборах, созданных для рынка США и Канады.

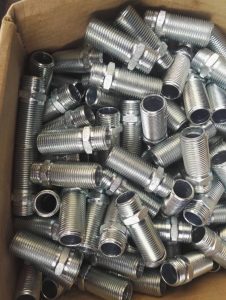

нарезка резьбы, нарезание резьбы на трубах, наружная резьбанарезание резьбы, нарезка резьбы, американская резьба

Нарезать американскую резьбу можно на токарно-винторезных станках с ЧПУ (задав необходимую программу). Наиболее простым решением в домашних условиях станет применение метчиков и плашек соответствующего типоразмера, стандарта UNF.
