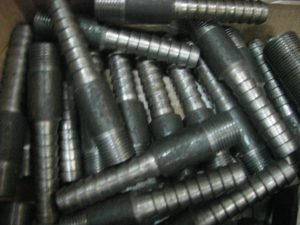

Для соединения шлангов между собой или присоединение к шлангу концевой арматуры, часто используют переходное соединение — в народе именуемое штуцер «елочка». Данное изделие имеет ребристую поверхность высотой 2-3 мм и конусом 30 градусов. Штуцер «елочка» легко и быстро монтируется на шланг, для этого нужно вставить его в шланг и закрепить по наружному диаметру стяжным хомутом до плотной фиксации заготовки.
Телефон для связи : WhatsApp.
Конструктивные особенности штуцеров
Шланговые штуцеры — один из самых распространенных видов фитинга; используются для подсоединения промышленных или сливных шлангов к жесткой трубопроводной системе.
По конструктивному исполнению штуцер для шланга может быть:
- «елочка», наружная резьба;
- «елочка», внутренняя резьба;
- Т-образный;
- Y-образный;
- Ш-образный («гребенка).
Кроме того, нередко используются в качестве переходников между шлангами разного диаметра штуцеры «елочка»– «елочка».
Любые размеры из любого металла
Металл для изготовления этого фитинга для шланга может быть практически любым, однако чаще всего используется обычная сталь или медный сплав (латунь, бронза). Нержавеющая сталь используется для агрессивных сред. Первый вариант популярен в силу своей дешевизны, второй —из-за своей долговечности.
Резьба для присоединения штуцера для шланга к трубопроводу может быть изготовлена по любым существующим стандартам или по предоставленным заказчиком геометрическим размерам. Изделия обычно не предназначены для работы в агрессивных средах и при очень высоком, не позволяющем обеспечить герметичность соединения давлении потока воды.

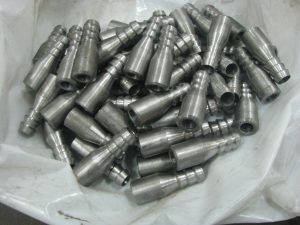

Штуцер «елочка» изготавливается в трех исполнениях:
- Резьба х «елочка». Резьба может быть наружной или внутренней в зависимости от концевой арматуры.
- «Елочка» х «елочка». Для ремонта шлангов в месте разрыва.
- Переходной или комбинированный. Используется для соединения разных диаметров шланга или присоединения другой арматуры.
Материал для изготовления штуцера «елочка» может использоваться любой:
для трубопроводов высокого давления — бесшовные трубы или круглый прокат, марки стали 20,30;
для агрессивных сред, таких как щелочи и нефтепродукты, марки стали 12х18н10т, 08х18н10;
для трубопроводов, работающих при низких температурах до –50, марка стали 09г2с.
для поливочных систем и систем отопления ст2, ст.3, латунь лс 59-1.
Ремонтное соединение для РВД шлангов
| Наименование, Ду | Цена, руб/шт. с НДС | Внутренний диаметр шланга |
| Ду 65 | 599 | 76 |
| Ду 80 | 662 | 89 |
| Ду 100 | 898 | 114 |
| Ду 125 | 1080 | 133 |
| Ду 150 | 1267 | 159 |
Отправляйте ваши заявки на изготовление штуцера «елочка» на электронную почту или звоните по телефону:
