Сальники СКСО (Сальник Кабельный Сварной Односторонний) — это наиболее компактный и лёгкий вариант односторонних сальников по советскому/российскому стандарту ГОСТ 4860.2-83.
Телефон для связи : WhatsApp.
Они предназначены для приварки гнезда непосредственно к стенке корпуса, щита, переборки или другого металлического элемента, где требуется одностороннее уплотнение прохода одиночного кабеля/провода с защитой от пыли, влаги и небольшого давления (до 0,2 МПа).
Основные отличия СКСО от других односторонних типов.
| Параметр | СКСО (сварной односторонний) | СКРО (резьбовой односторонний) |
|---|---|---|
| Способ крепления | Приваривается гнездом к стенке | Вкручивается в резьбовое отверстие |
| Монтаж | Требует сварки, но очень надёжный | Быстрее, но нужна резьба в корпусе |
| Общая длина (L) | Самая короткая (29–72 мм) | Длиннее (37–86 мм) |
| Масса | Самая маленькая (0,01–1,05 кг) | Значительно тяжелее |
| Применение | Тонкостенные корпуса, щиты, где важен минимальный вылет | Корпуса с готовой резьбой |
| Герметичность | Односторонняя, IP54–IP67 | Односторонняя, аналогичная |
| Типоразмер | Диаметр кабеля d, мм | Резьба на гайке | D наружный, мм | L общая, мм не более | Шайбы (внутр. Ø) | Масса (сталь), кг не более |
|---|---|---|---|---|---|---|
| СКСО16 | от 4 до 8 вкл. | М16×1 | 21,9 | 29 | 5×14, 8×14 | 0,01 – 0,03 |
| СКСО27 | св. 8 до 18 вкл. | М27×1,5 | 36,9 | 41 | 12×24, 14×24, 16×24, 18×24 | 0,09 |
| СКСО42 | св. 18 до 30 вкл. | М42×2 | 53,0 | 56 | 20×38 … 30×38 (6 вариантов) | 0,26 – 0,27 |
| СКСО60 | св. 30 до 40 вкл. | М60×3 | 75,0 | 64 | 32×55 … 40×55 | 0,69 – 0,71 |
| СКСО76 | св. 40 до 56 вкл. | М76×3 | 92,4 | 69 | 44×71 … 56×71 | 0,87 – 0,90 |
| СКСО90 | св. 56 до 70 вкл. | М90×3 | 103,9 | 72 | 60×84, 64×84, 70×84 | 1,03 – 1,05 |
- Масса указана для стального исполнения (самое тяжёлое).
- Диаметр отверстия в стенке/переборке должен быть равен внутреннему диаметру выбранной шайбы.
- Гнездо приваривается по наружному диаметру D.

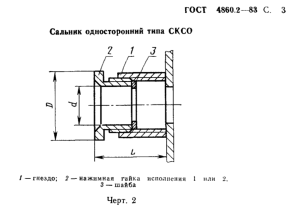

Конструкция.
- Гнездо — приваривается к корпусу (основная несущая часть).
- Нажимная гайка (исполнение 1 или 2) — накручивается на резьбу гнезда.
- Уплотнительная шайба — подбирается строго по диаметру кабеля.
Где СКСО применяются чаще всего.
- Тонкостенные металлические щиты и шкафы управления
- Корпуса электрооборудования, где резьбу нарезать сложно/невозможно
- Судовые и вагонные переборки (особенно тонкие)
- Промышленные установки с жёсткими требованиями к минимальному вылету сальника
- Проекты, где важен минимальный вес и габариты узла ввода кабеля
Краткое сравнение с другими типами.
- СКСО — самый компактный и лёгкий односторонний вариант (сварка)
- СКРО — односторонний, но резьбовой (быстрее монтировать)
- СКПТ — трубный двусторонний (для трубных проходов)
- СКСД — двусторонний с гайками с обеих сторон
Сальники СКСО остаются одним из самых востребованных типов в энергетике, судостроении и машиностроении именно благодаря рекордно малым габаритам и массе при сохранении надёжного уплотнения.
Если нужно — могу подготовить пример комплектации под конкретный проект, сравнение цен 2025–2026 гг. или детальный разбор монтажа СКСО.
