Сальники СКРО (Сальник Кабельный Резьбовой Односторонний) — это один из самых распространённых типов кабельных сальников по советскому/российскому стандарту ГОСТ 4860.2-83 «Сальники для электрических кабелей и проводов. Конструкция и основные размеры».
Телефон для связи : WhatsApp.
Они предназначены для одностороннего уплотнения прохода одиночных электрических кабелей и проводов через стенки корпусов электрооборудования, щитов, переборок и т.п., где требуется защита от пыли, влаги и небольшого избыточного давления (до 0,2 МПа по ГОСТ 4860.1-83).
Основные отличия СКРО от СКПТ.
| Параметр | СКРО (односторонний резьбовой) | СКПТ (трубный двусторонний) |
|---|---|---|
| Тип уплотнения | Одностороннее (уплотнение с одной стороны) | Двустороннее (уплотнение с обеих сторон) |
| Способ установки | Приваривается/прикручивается фланцем к стенке | Вкручивается в трубу или муфту (трубная резьба) |
| Конструкция | Гнездо + нажимная гайка + шайба | Гнездо + нажимная гайка + шайба, но под трубу |
| Длина общая | Значительно короче (37–86 мм) | Длиннее (39–99 мм и более) |
| Применение | Щиты, корпуса, переборки, где нужна компактность | Трубные проходы, водонепроницаемые конструкции |
| Герметичность | Хорошая, но только с одной стороны | Высокая, с обеих сторон прохода |
Отправляйте ваши заявки на трубные сальники по чертежу на электронную почту или звоните по телефону:
Основные типоразмеры и характеристики СКРО. таблица 1 ГОСТ 4860.2-83.
| Типоразмер | Диаметр кабеля d, мм | Резьба | D наружный, мм | L общая, мм не более | Шайбы (внутр. Ø) | Масса (сталь), кг не более |
|---|---|---|---|---|---|---|
| СКРО16 | от 4 до 8 вкл. | М16×1 или 3/8″ | 21,9 | 37 | 8×14 | 0,050 |
| СКРО27 | св. 8 до 18 вкл. | М27×1,5 или 3/4″ | 36,9 | 49 | 12×24, 14×24, 16×24, 18×24 | 0,123–0,130 |
| СКРО42 | св. 18 до 30 вкл. | М42×2 или 1¼» | 53,0 | 67 | 20×38 … 30×38 | 0,313–0,325 |
| СКРО60 | св. 30 до 40 вкл. | М60×3 или 2″ | 75,0 | 75 | 32×55, 34×55, 36×55, 40×55 | 0,737–0,777 |
| СКРО76 | св. 40 до 56 вкл. | М76×3 или 2½» | 92,4 | 83 | 44×71 … 56×71 | 1,151–1,191 |
| СКРО90 | св. 56 до 70 вкл. | М90×3 или 3″ | 103,9 | 86 | 60×84, 64×84, 70×84 | 1,176–1,224 |
Примечание:
- Масса указана для стального исполнения (самое тяжёлое).
- Для каждого типоразмера предусмотрено несколько вариантов шайб под разные диаметры кабеля — это позволяет одному сальнику работать в широком диапазоне.

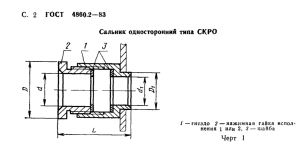

Конструкция.
- Гнездо (приваривается/прикручивается к корпусу).
- Нажимная гайка (исполнение 1 или 2).
- Уплотнительная шайба (подбирается по диаметру кабеля).
Где применяются СКРО чаще всего.
- Электрощиты и шкафы управления
- Корпуса двигателей, трансформаторов, распределительных устройств
- Переборки в судостроении и вагоностроении (где не требуется герметичность с двух сторон)
- Промышленные установки с умеренными требованиями к защите IP54–IP67
- Проекты, где важна компактность и минимальный вылет сальника с наружной стороны
Сравнение с другими типами.
- СКРО — односторонний, резьбовой, самый компактный и лёгкий
- СКСО — односторонний, но со скобой/фланцем (ещё проще монтаж)
- СКПТ — трубный, двусторонний, для проходов через трубы
- СКСД — двусторонний сальник с гайками с обеих сторон
Если вам нужен аналогичный обзор по конкретному типоразмеру СКРО (например, СКРО27 или СКРО42)
