Бобышки ТУ 36-1097-85

ТУ 36-1097-85

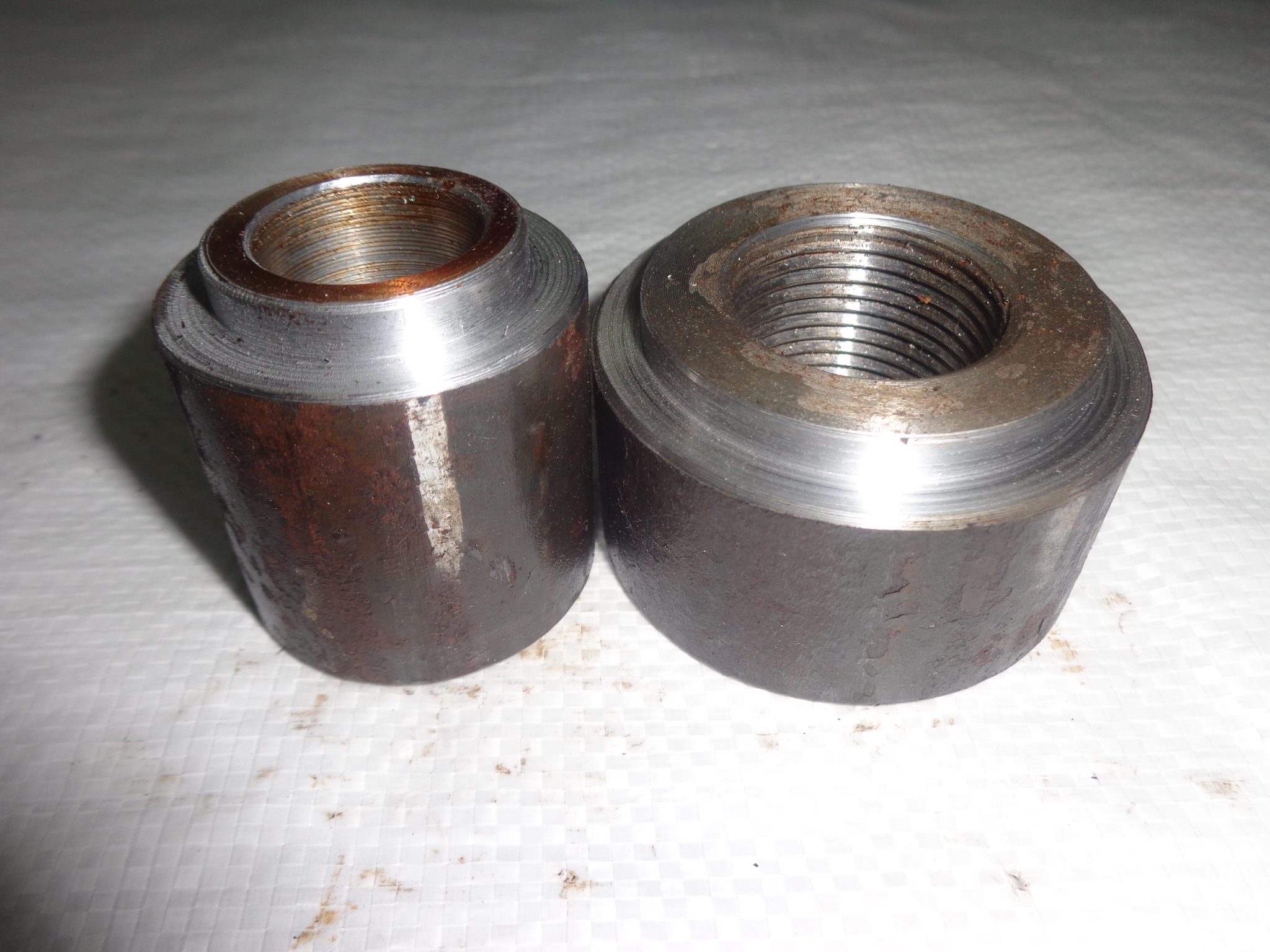

Настоящие технические условия распространяются на бобышки приварные. Они предназначены для установки на них погружаемых термопреобразователей для измерения температуры (бобышки для термометров). Также они используются в отборных устройствах и запорных вентилях импульсных линий в системах автоматизации технологических процессов в промышленности, которые применяются в условиях УХЛ3, техническое задание в атмосфере типа 2 по ГОСТ 15150-69 и изготавливаются для контрольно-измерительной аппаратуры (Кипа).

Телефон для связи : WhatsApp.

бобышка ту, купить бобышку, приварная бобышка, бобышка по чертежу, бобышка приварная, заказать бобышку, купить бобышку, бобышка цена

Защитное покрытие бобышек должно соответствовать условиям эксплуатации в агрессивных средах. Бобышки могут быть изготовлены из различных нержавеющих сплавов (12Х18Н10т, 20х13), а также иметь цинковое покрытие.

Бобышки для манометров и термометров БП должны быть герметичны при избыточном статическом давлении и при циклическом изменении давления рабочей среды, установленного для трубопроводов и аппаратов.

Метрическая резьба должна выполняться по ГОСТу:

допуски на резьбу по ГОСТу 16093-81.

Дюймовая резьба должна выполнятся по ГОСТу 6357-81.

Коническая резьба должна выполнятся по ГОСТу 6111-52.

Сбеги проточки и фаски на бобышках БП по ГОСТу 10549-80.

Резьба на бобышках должна быть чистой и не иметь заусенцев. Резьба на бобышках проверяется проходным калибром. Поверхность бобышек должна быть чистой, не иметь заусенцев, расслоений и следов коррозии.

Срок службы бобышек БП — не менее 5 лет.

Срок сохранности бобышек — не менее 2-х лет без переконсервации.

Маркировка условного давления и размера резьбы на бобышке происходит ударным способом.

Правила приемки бобышек БП

Для проверки бобышек для термометров соответствию данного технического условия завод-изготовитель производит квалификационные, приемо-сдаточные, периодические и типовые испытания.

Методы испытаний

  1. Проверка внешнего вида бобышки производится визуальным методом.
  2. Проверку размеров бобышки для манометров следует проводить универсальным мерительным инструментом.

Условие эксплуатации бобышки

  1. Бобышки соединяются с трубопроводами при помощи сварки.
  2. Расположение бобышки в пространстве произвольное.
