Производства и применения угольников по ОСТ 92-3912-76

В эпоху развития высокотехнологичных отраслей промышленности, таких как авиастроение, ракетно-космическая техника и испытательные стенды, особое значение приобретают надежные соединительные элементы трубопроводов. Одним из ключевых стандартов, регулирующих конструкцию и производство таких элементов, является ОСТ 92-3912-76 «Угольники сварные. Конструкция и размеры«. Разработанный  в рамках общесоюзных отраслевых стандартов (ОСТ) для машиностроения, этот документ остается актуальным для производства приварных угольников в пневмогидросистемах испытательных комплексов.

назначение стандарта.

ОСТ 92-3912-76 входит в серию отраслевых стандартов по пневмогидросистемам (ОСТ 92-39xx-76), разработанных в советское время для унификации элементов высоконагруженных трубопроводов. Стандарт устанавливает требования к приварным угольникам — поворотным фитингам, обеспечивающим изменение направления потока в трубопроводах под углом 90°. Он распространяется на изделия, предназначенные для эксплуатации в экстремальных условиях: от криогенных температур (–253 °C) до умеренного нагрева (+200 °C), в вакууме, под давлением до 400 кгс/см² (примерно 40 МПа) и в агрессивных средах.

  • Телефон для связи : WhatsApp.

    Купить угольники ОСТ 92-3912-76 для трубопроводов по ОСТ, ГОСТу, чертежу вы можете, прислав заявку на e-mail или позвонив по телефону:

    +7 (495) 223-64-73
    +7 (495) 726-11-08

    E-mail: air2013@yandex.ru

Материалы и технические требования.

Основным материалом для угольников является коррозионностойкая аустенитная нержавеющая сталь марки 12Х18Н10Т (аналог AISI 321). Эта сталь выбрана за ее отличные свойства: устойчивость к межкристаллитной коррозии, хорошую свариваемость и способность сохранять механические характеристики в широком диапазоне температур. Химический состав стали строго регламентирован ГОСТ 5632-72: содержание хрома — 17–19%, никеля — 9–11%, титана — 5-кратное от углерода.

Технические требования включают:

  • Герметичность: Соединения должны выдерживать гидравлические и пневматические испытания на давление 1,5-кратное от номинального (без разрушения или протечек).
  • Поверхность: Внутренняя поверхность — шероховатость Ra ≤ 1,6 мкм для минимизации гидравлического сопротивления; наружная — Ra ≤ 6,3 мкм.
  • Толерансы: Отклонения по размерам — ±0,5 мм для Dy до 50 мм, ±1 мм для больших диаметров.

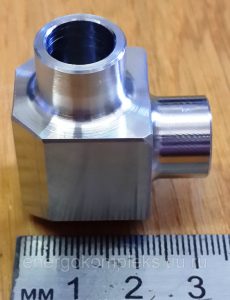

  • Конструкция: Угольники приварные, с радиусом изгиба, зависящим от давления (R = 1,5–3 Dy). Обозначение: «Угольник Dy-P-ОСТ 92-3912-76», где Dy — номинальный диаметр (мм), P — давление (кгс/см²).

Стандарт предусматривает три группы по давлению: 0–100, 100–200 и 200–400 кгс/см², что определяет толщину стенки и конструктивные усиления.

Производственные технологии.

Производство угольников по ОСТ 92-3912-76 — это высокотехнологичный процесс, сочетающий механическую обработку, сварку и термообработку. Основные этапы:

  1. Заготовка материала: Листы или прутки из 12Х18Н10Т подвергаются резке плазмой или лазером для получения заготовок. Толщина стенки рассчитывается по формуле: S = (P × Dy) / (2 × σ), где σ — допускаемое напряжение (для 12Х18Н10Т — 140–180 МПа при 20 °C).
  2. Формообразование: Для малых серий — штамповка или гибка на гидравлических прессах; для крупных — метод центробежного литья или электрошлаковой сварки. Радиус изгиба формируется с учетом коэффициента запаса прочности 1,5.
  3. Сварка: Автоматическая аргонодуговая сварка (TIG) в защитной атмосфере для предотвращения окисления. Швы проходят рентгеновский контроль на 100% (дефектность ≤ 1%).
  4. Термообработка: Отжиг при 1050–1100 °C с последующим быстрым охлаждением для стабилизации аустенитной структуры и снятия внутренних напряжений.
  5. Контроль качества: Визуальный осмотр, ультразвуковой дефектоскопия, гидроиспытания. Готовые изделия маркируются лазером с указанием партии и даты.
  6. Размеры и масс приведена таблица типовых угольников :
Номинальный диаметр Dy (мм) Давление P (кгс/см²) Толщина стенки S (мм) Масса (кг) Радиус изгиба R (мм)
4 0–400 2,0 0,045 6
10 0–400 3,0 0,098 15
20 0–200 4,5 0,162 30
50 200–400 12,0 3,01 75
100 100–200 15,0 8,703 150
200 0–25 8,0 14,57 300

Применение в промышленности.

Угольники по ОСТ 92-3912-76 находят применение в пневмогидравлических системах испытательных стендов для:

  • Авиа- и ракетостроения: Тестирование двигателей на криогенных топливах (жидкий азот, гелий), где требуется работа в вакууме и под высоким давлением.
  • Химической промышленности: Перекачка агрессивных сред (амил, гептил, меланж — компоненты ракетного топлива) без коррозии.
  • Энергетики и нефтехимии: В системах высокого давления для моделирования аварийных сценариев.

В современных условиях стандарт интегрируется с ГОСТ Р 55599-2013 для трубопроводов нефтехимии, обеспечивая совместимость. Преимущества: компактность, минимальные гидравлические потери (коэффициент сопротивления ζ ≈ 0,2–0,5) и срок службы >10 000 циклов.

ОСТ 92-3912-76 остается фундаментом для производства надежных угольников в высоконагруженных системах, подтверждая свою актуальность спустя почти 50 лет. В условиях цифровизации производства (внедрение CAD/CAE для моделирования) и импортозамещения.
