Гидравлические трубопроводы

В машиностроении и других сферах человеческой деятельности широко используются гидравлические системы. Работа механизмов основана на передаче энергии жидкости исполнительным приводам. Подача жидкости к компонентам механизмов происходит по каналам и магистралям при помощи гидравлических трубопроводов. По своему назначению гидравлические трубопроводы делятся на следующие группы:

  1. Напорные. Передают энергию жидкости от насоса к гидравлическим двигателям.
  2. Всасывающие. Соединяют всасывающий узел насоса и бак с жидкостью.
  3. Дренажные. Предназначены для отвода утечек жидкости в бак.
  4. Сливные. Сливают жидкость от гидравлических узлов.


Телефон для связи : WhatsApp.

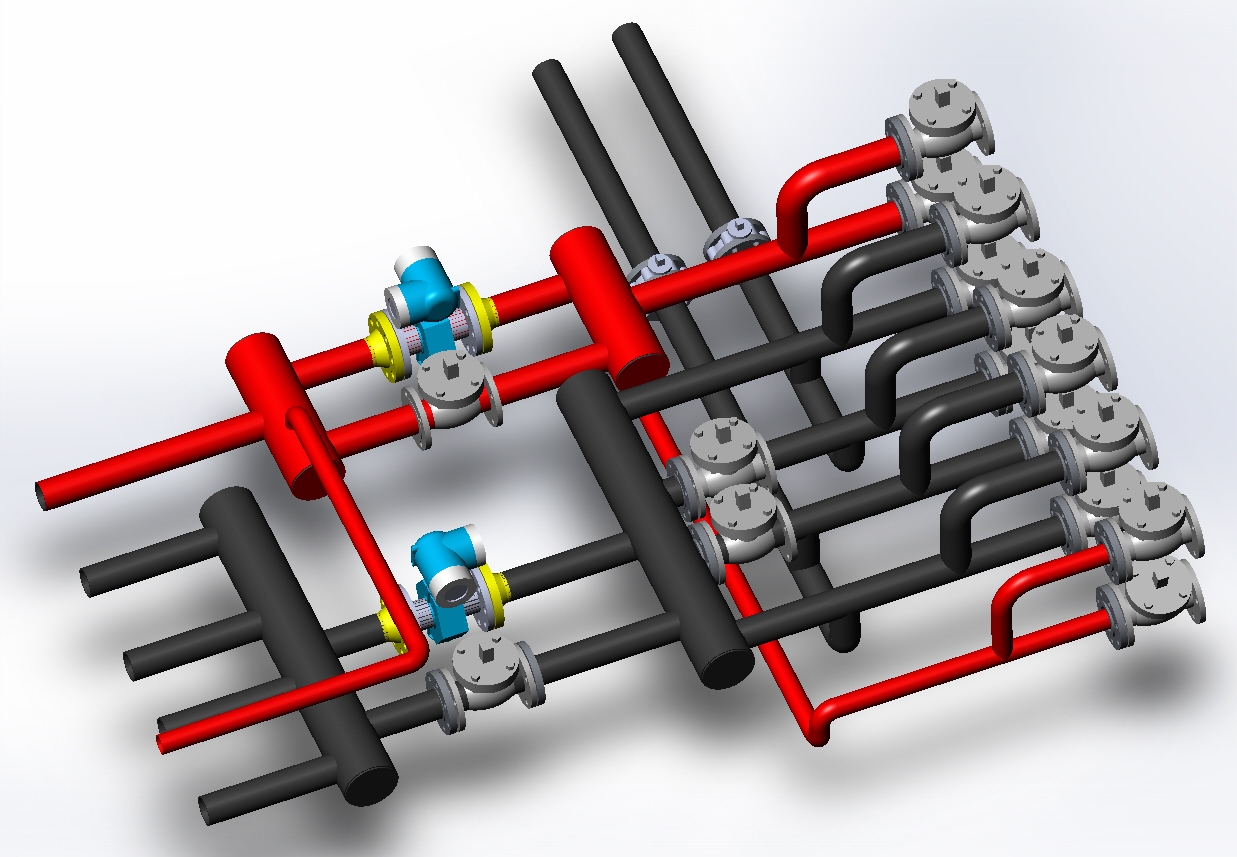

Виды и материалы

Для монтажа гидравлических трубопроводов используют металлические, резиновые или пластиковые компоненты. Трубопроводы из металла называются жесткими. Они делаются из бесшовных точных фитингов и труб, сделанных из конструкционной стали. Особенностями элементов является способность выдерживать высокое давление и высокое качество обработки поверхности. Как правило, металлические конструкции не подлежат разборке.

Трубопроводы из резины и синтетических материалов называют гибкими. Часто элементы конструкции также носят название шлангов или рукавов. Они удобны в работе и обслуживании техники, поскольку позволяют разбирать и собирать трубопроводы, подводить жидкость к подвижным гидравлическим механизмам. Повышенная прочность обеспечивается внешним или внутренним армированием.

изготовление фитинга, буровой фитинг, фитинги на заказ

Методика расчета

Выбор гидравлической магистрали проводится на основании скорости течения и величины потока жидкости, идущей по трубопроводу. Для различных видов применяют следующие параметры скорости движения:

  • напорный – от 4,5 до 5 м/с;
  • сливной – от 1 до 1,5 м/с;
  • всасывающий – от 0,5 до 1 м/с.

Исходя из подачи насоса (л/мин) и требуемой скорости движения (м/с) определяют площадь поперечного сечения и диаметр трубопровода. По полученным значениям рассчитывается внутренний диаметр труб и округляется до ближайшего большего стандартного значения.
