фитинги с врезным кольцом для гидравлических систем.
Стандарт DIN 2353, разработанный Deutsches Institut für Normung (Немецкий институт стандартизации), представляет собой ключевой документ для компрессионных фитингов с врезным кольцом (cutting ring или ferrule), которые широко применяются в гидравлических и пневматических системах. Этот стандарт определяет требования к непаяным соединениям труб, обеспечивая герметичность без использования сварки, развальцовки или эластомеров, что делает его идеальным для промышленных применений.
Телефон для связи : WhatsApp.
Что такое DIN 2353?
DIN 2353 описывает полные компрессионные фитинги с врезным кольцом и накидной гайкой, соответствующие DIN EN ISO 8434-1. Эти фитинги предназначены для соединения металлических труб с наружным диаметром от 4 до 42 мм, используя шпилечные концы по DIN 3852-1 и DIN 3852-2. Стандарт предоставляет обзор типов и размеров фитингов, собранных из стандартизированных компонентов, которые не покрыты полностью в ISO 8434-1, включая дополнительные формы, такие как угловые или тройниковые соединения. В отличие от ISO 8434-1, DIN 2353 акцентирует внимание на полных конструкциях фитингов с гайкой и кольцом, а также на метрических и конических резьбах (например, BSPT), что делает его более ориентированным на европейские и азиатские рынки.
Фитинги DIN 2353 — это flareless (безразвальцовочные) соединения типа «bite-type», где врезное кольцо с двумя режущими кромками впивается в поверхность трубы при затяжке гайки, создавая механический захват и металлическо-металлический уплотнительный контакт. Это обеспечивает высокую устойчивость к вибрациям, перепадам давления и температур до 427°C.
Отправляйте ваши заявки на фитинги на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru

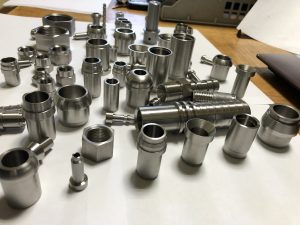

Конструкция и компоненты.
Основные элементы фитинга по DIN 2353:
- Корпус (body): Содержит 24° коническое посадочное место для кольца и резьбу для подключения (метрическая, BSPP или другие).
- Врезное кольцо (cutting ring/ferrule): Деформируемое кольцо с режущими кромками, которое «кусает» трубу, обеспечивая фиксацию и герметичность. Рекомендуется использовать кольца с двойным уплотнением для повышенной надежности.
- Накидная гайка (nut): Затягивается для сжатия кольца на трубе. Затяжной момент рассчитывается для достижения 70% деформации переднего края кольца (в Нм, в зависимости от размера).
Сборка требует предварительной установки (pre-setting): гайка затягивается на 1,25 оборота после контакта, что гарантирует правильный «укус» кольца. Трубы должны быть бесшовными, холоднотянутыми (например, по DIN 2391 или ASTM A269), с твердостью не более 85 HRB, чтобы избежать повреждений.
Серии фитингов: L, S и R (LL).
Фитинги DIN 2353 классифицируются по сериям в зависимости от рабочего давления и толщины стенки трубы:
- LL (Extra Light или Very Light): Для низкого давления (до 100 бар при 38°C), подходит для инструментальных систем и низконагруженных применений.
- L (Light): Среднее давление (до 315 бар), наиболее распространенная серия для стандартных гидравлических систем.
- S (Heavy): Высокое давление (до 630 бар), для тяжелых условий, с более толстостенными трубами.
Серия R упоминается реже и может относиться к специальным вариантам (например, для повышенной коррозионной стойкости), но в основном стандарт фокусируется на L и S. Размеры резьбы соответствуют OD трубы (например, M14x1.5 для 6 мм L-серии).
| Серия | Макс. давление (бар при 38°C) | Применение |
|---|---|---|
| LL | 100 | Низкое давление, инструментальные системы |
| L | 315 | Стандартные гидравлические системы |
| S | 630 | Высокое давление, тяжелые условия |
Материалы: углеродистая сталь (с цинк-никелевым покрытием для коррозионной защиты >720 часов по ISO 9227), нержавеющая сталь 1.4571 (316Ti) для агрессивных сред, латунь. Избегать коррозионных жидкостей.
Применения.
DIN 2353 фитинги используются в:
- Промышленной гидравлике и пневматике (машиностроение, заводское оборудование).
- Нефтегазовой отрасли (для агрессивных сред с нержавейкой).
- Строительной и сельскохозяйственной технике (мобильная гидравлика).
- Инструментальных системах и клапанах (banjo, check valves).
В России и СНГ они популярны в гидравлических трубопроводах тракторов, экскаваторов и промышленных установок, часто в комбинации с трубами по DIN 2391.
Преимущества и монтаж.
- Герметичность без эластомеров: Устойчивость к высоким температурам и агрессивным жидкостям.
- Простота сборки: Нет нужды в специальном оборудовании, кроме ключа для затяжки.
- Вибрационная стойкость: «Укус» кольца предотвращает самоотвинчивание.
- Интероперабельность: Соответствует ISO 8434-1, совместимо с брендами вроде Ermeto, Parker.
