Номинальное рабочее давление (PN) для трубных фитингов с врезным кольцом по стандарту DIN 2353 (ISO 8434-1) зависит от серии (LL — сверхлёгкая, L — лёгкая, S — тяжёлая) и наружного диаметра трубы. Значения указаны для стальных труб в бар (1 бар ≈ 0,1 МПа) при температуре до +120°C. Для меньших диаметров в серии давление может быть выше благодаря толщине стенки трубы.
Данные основаны на стандартных рекомендациях производителей и стандарте. Всегда проверяйте конкретные значения у поставщика, так как они могут варьироваться в зависимости от материала (углеродистая сталь, нержавейка).
Телефон для связи : WhatsApp.

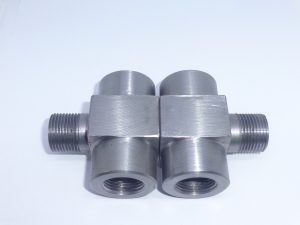

- Отправляйте ваши заявки на изготовление гидравлических фитингов для труб на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
Таблица номинальных давлений бар.
| Наружный диаметр трубы (мм) | Серия LL (сверхлёгкая) | Серия L (лёгкая) | Серия S (тяжёлая) |
|---|---|---|---|
| 4 | 100 | — | — |
| 6 | 100 | 500 | 800 |
| 8 | 100 | 500 | 630 |
| 10 | — | 500 | 630 |
| 12 | — | 400 | 630 |
| 15 | — | 400 | 630 |
| 16 | — | 400 | — |
| 18 | — | 250 | 630 |
| 20 | — | 250 | — |
| 22 | — | 250 | 400 |
| 25 | — | 250 | — |
| 28 | — | 250 | 400 |
| 30 | — | — | 400 |
| 35 | — | 250 | 315 |
| 38 | — | — | 315 |
| 42 | — | 250 | — |
Примечания:
- Типичные максимумы: LL — до 100 бар, L — до 315–500 бар (часто номинал 315 бар), S — до 630–800 бар (номинал 630 бар).
- Для больших диаметров давление снижается из-за уменьшения толщины стенки трубы.
- В проектах нефтегаза чаще используют серии L и S для надёжности под высоким давлением и вибрацией.
Рекомендации.
Всегда учитывайте коэффициент безопасности (обычно 4:1), температуру, среду и вибрации. Для экстремальных условий (Крайний Север) рекомендую нержавеющую сталь и предварительную сборку фитингов. Эта таблица поможет быстро выбрать серию фитингов под требуемое давление. В моей практике правильный выбор серии предотвращал множество проблем в гидросистемах высокого давления.
