Стандарт DIN 2353 (ISO 8434-1) — это европейский стандарт на безфланцевые компрессионные фитинги с врезным кольцом и конусом 24°, идеален для высокого давления и вибраций. Однако в зависимости от региона, оборудования и требований существуют надежные альтернативы, часто американского или британского происхождения. В проектах для нефтегаза я сталкивался с необходимостью перехода на другие стандарты для совместимости с импортной техникой (Caterpillar, Komatsu и т.д.).
Телефон для связи : WhatsApp.

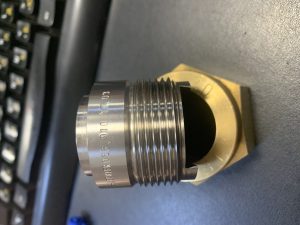

- Отправляйте ваши заявки на изготовление гидравлических фитингов для труб на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
Основные альтернативы DIN 2353.
1. JIC (SAE J514, ISO 8434-2) — конус 37° (74° полный).
Американский стандарт с развальцовкой трубы под 37°. Уплотнение металлическое, резьба UNF/UN. Давление до 420 бар, отличная герметичность, простота монтажа.
Преимущества: Широко распространен в США, мобильной технике; легко монтируется с развальцовкой.
Недостатки: Требует специального инструмента для развальцовки; менее устойчив к вибрациям чем bite-type.
2. ORFS (O-Ring Face Seal, SAE J1453, ISO 8434-3).
Торцевое уплотнение с O-кольцом на плоской поверхности. Резьба UNF, высокая герметичность даже при вибрациях и пульсациях.
Преимущества: Лучшая защита от утечек; подходит для высокого давления (до 630 бар); популярна в современной технике.
Недостатки: Дороже; требует точной сборки.
3. BSP (British Standard Pipe) и NPT (National Pipe Taper).
BSP — британский стандарт (цилиндрический BSPP или конический BSPT), NPT — американский конический. Уплотнение по резьбе или с шайбой.
Преимущества: Простота, низкая стоимость; широко для портов и адаптеров.
Недостатки: Меньшая герметичность под высоким давлением; требуют герметика для NPT.
Другие альтернативы.
- JIS (Japanese Industrial Standard) — аналогично BSP или JIC, для японской техники (Komatsu, Toyota).
- Фланцевые SAE J518 (Code 61/62) — для очень высокого давления и больших диаметров.
- Компрессионные Swagelok или Parker — аналог bite-type, но proprietary.
Сравнительная таблица.
| Стандарт | Угол конуса | Уплотнение | Резьба | Макс. давление | Регион/применение | Стойкость к вибрациям |
|---|---|---|---|---|---|---|
| DIN 2353 | 24° | Врезное кольцо (bite-type) | Метрическая | До 800 бар | Европа, промышленность | Отличная |
| JIC (SAE J514) | 37° | Развальцовка металло-металл | UNF дюймовая | До 420 бар | США, мобильная техника | Хорошая |
| ORFS | Плоское | O-кольцо торцевое | UNF дюймовая | До 630 бар | США, высоконадежные системы | Отличная |
| BSP | 60° | Конус или шайба | Дюймовая трубная | До 400 бар | Великобритания, универсально | Средняя |
| NPT | Коническая | По резьбе | Дюймовая коническая | До 350 бар | США, низкое давление | Низкая |
В нефтегазовых проектах (Газпром, Роснефть) DIN 2353 предпочтителен для импульсных линий и КИПиА из-за вибраций и экстремальных условий. Для американской техники — ORFS или JIC. Всегда используйте переходники для смешанных систем и проверяйте совместимость материалов (нержавейка для агрессивных сред).
Заключение.
Нет универсального стандарта — выбор зависит от оборудования, давления и региона. Правильная альтернатива DIN 2353 обеспечит надежность системы на годы вперед.
