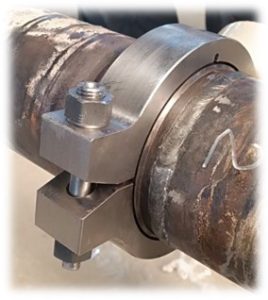

Бугельное соединение (или бугельное разъёмное соединение, БРС) — это тип быстроразъёмного герметичного соединения для трубопроводов, сосудов и арматуры, работающих под высоким давлением. Оно применяется в основном в нефтехимической, нефтегазовой и химической промышленности для транспортировки газов, жидкостей и паров.
Телефон для связи : WhatsApp.
Основная конструкция.
Соединение состоит из:
- Двух бугелей (полукруглых хомутов или секторов, охватывающих концы труб).
- Ниппелей (концевых частей труб с коническими уплотнительными поверхностями).
- Уплотнительного кольца (самоуплотняющегося, часто с ребром жёсткости).
- Упорного кольца.
- Шпилек и гаек для стяжки бугелей.
При затяжке бугели сжимают ниппели, обеспечивая герметичность за счёт давления на уплотнение.
- Отправляйте ваши заявки на бугельные соединения трубопроводов на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru.
Преимущества перед фланцевыми соединениями.
- Меньшая металлоёмкость и вес (в несколько раз легче).
- Быстрый монтаж и демонтаж.
- Возможность установки в труднодоступных местах.
- Высокая надёжность при вибрациях, перепадах температуры и высоком давлении (до 320 атм и более).
Регулируется ГОСТ Р 55429-2013, который определяет размеры (DN 32–150), давление (до 320 атм) и температуры (от -50 °C до +450 °C).
