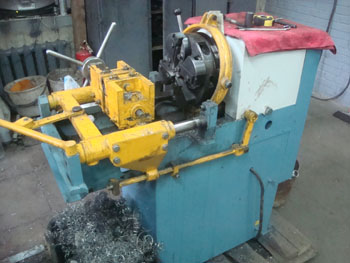

Резьбонарезной станок

Нарезание резьбы

Смотреть все предложения

Резьбонарезной станок используется для нарезания наружной резьбы на водогазопроводных трубах по ГОСТу 3262-75, а также снятия заусенцев и образования фаски внутри этих труб зенкером.

Станок предназначен для нарезания трубной цилиндрической резьбы от G1/2″ до G2 1/2″. При использовании модифицированной резьбонарезной головки возможно нарезать резьбу до G4″.

При замене гребенок на резьбонарезной головке возможно нарезание метрической резьбы длиной (до 100 мм) диаметром от 18 до 50 мм и с шагом метрической резьбы от 1 до 3 мм и нарезание короткой (до 50 мм) метрической резьбы диаметром от 50 до 80 мм с шагом от 1 до 2,5 мм.

Наша компания совместно с заводом-изготовителем постоянно усовершенствует и расширяет возможности станка.

1) Ведется проектирование приспособлений для нарезания внутренней резьбы на резьбонарезном станке от G1/2 от G11/4.

2) Ведется проектирование приспособлений для сверления отверстий на резьбонарезном станке диаметром от 20 мм до 40 мм.

3) Разрабатывается станок для автоматической заточки гребенок станка.

4) Разрабатываются шаблоны и методика по скоростной переналадке резьбонарезного инструмента вмс-2 А.

5) Нашей компанией и заводом-изготовителем ведется проектирования облегченной версии станка для монтажных организаций.

6) Разрабатывается приспособление для подачи СОЖ в зону резания для увеличения срока службы резьбонарезных гребенок.

Мы постоянно ведем работу над усовершенствованием выпускаемого нами оборудования.

Основные преимущества резьбонарезного станка перед его зарубежными аналогами

1. Производительность

Средняя производительность резьбонарезного инструмента за 8-часовую рабочую смену.

Нарезание короткой резьбы (до 50 мм) G1/2″ — 800 шт.

Нарезание длинной резьбы (до 100 мм) G1/2″ — 400–450 шт.

Нарезание короткой резьбы (до 50 мм) G2″ — 300–350 шт.

Нарезание длинной резьбы (до 100 мм) G2″ — 150–200 шт.

2. Цена расходников. Основные расходные материалы при нарезании резьбы — масла и резьбонарезные гребенки.

В резьбонарезном станке используется обычное индустриальное масло И-30А ГОСТ 20799-88. Объем заливаемого масла для смазки механизмов: 5–6 литров. Период проверки или замены смазки: 1 раз в 3 месяца. Цена 1 литра масла И-30-А — 40–60 рублей за литр.

Цена комплекта гребенок (4 шт.) для нарезания резьбы из сплава Р6М5:

для метрической резьбы 500–700 рублей/комплект;

для дюймовой резьбы 700–800 рублей/комплект.

Важным преимуществом использования этих гребенок является возможность их переточки при затуплении режущей кромки и использовании снова.

В среднем резьбонарезных гребенок хватает на несколько километров нарезания резьбы, что по производительности сравнимо с резьбонакатными роликами.

3. Цена самого станка достаточно невысока по сравнению с его зарубежными инструментами для нарезания резьбы.

Средняя цена зарубежных станков для нарезания резьбы (фирмы REED, ROthenferger, REMS) с мощностью двигателя 1800–2000 Ватт — 245 000–270 000 рублей.

Средняя цена зарубежных резьбонарезных станков (фирмы REED, ROthenferger, REMS) с мощностью двигателя 2300–2500 Ватт — от 720 000 до 900 000 рублей.

Цена станка с мощностью двигателя 3000 Ватт —209 500 рублей с НДС.

4. Надежность механизмов, рассчитанных на долгий срок эксплуатации при постоянном использовании.

Наши специалисты произведут пусконаладочные работы, настройки резьбонарезного станка на нужный диаметр резьбы.

Вы можете посмотреть работу станка для нарезания резьбы у нас на производстве.

Скачать инструкцию по эксплуатации инструмента для нарезания резьбы.

Отправляйте ваши заявки на средства малой механизации труда на электронную почту или звоните по телефону:
