ГОСТ 22824-83

Сборочные единицы и детали для трубопровода

Тройники переходные несимметричные

На Ру свыше 10 МПа до 100 МПа (свыше 100 до 1000 кгс/см²)

Конструкция и размеры ГОСТ 22824-83

1. Настоящий стандарт распространяется на несимметричные переходные тройники для трубопроводов, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см²) DyxDy от 6X6 до 200X200 мм при температуре среды от 50 до плюс 510⁰С.

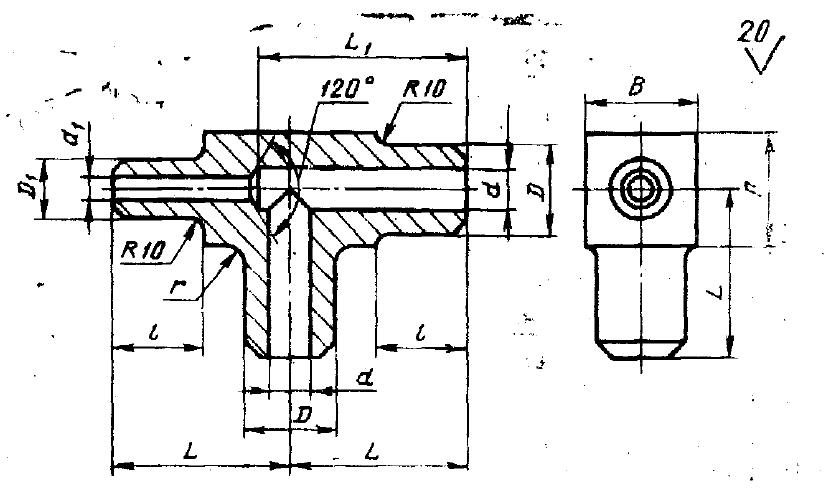

2. Конструкция и размеры тройников должны соответствовать указанным на чертежах 1, 2 и в таблице.
3. Присоединительные резьбовые концы по ГОСТ 9400-81.
4. Технические требования по ГОСТ 22790-89.

Пример условного обозначения несимметричного переходного тройника исполнения 4, Ду 65 мм и Ду” 40 мм на условное давление Ру 100 МПа согласно ГОСТу 22824-83 из стали 12Х1МФ:

тройник переходной несимметричный 4-65х40-120-12Х1МФ ГОСТ 22824-83.

Производство стальных бесшовных тройников, нестандартные размеры переходных тройников под высокое давление для агрессивных и высокотемпературных сред по геометрии ГОСТА 17376-01, сталь 20, 09Г2С, 12Х18Н10Т, 20Х13, 30 ХМА, 15 ХМ, 12Х1МФ и других марок стали.

Скачать полную версию ГОСТа 22824-83
