Фундаментные болты

Изготавливаем анкерные (фундаментные) болты по ГОСТУ 24379.1-80, шпильки от М12 до М70, нестандартные хомуты, болты, гайки и крепеж по чертежам заказчика, любые нестандартные гайки, блоки фундаментные, высокопрочный крепеж, закладные, фундаментные болты по чертежам, футеровочные болты. Различную строительную арматуру (соединительные муфты, стяжки, сварные талрепы, монтажные муфты), металлоконструкции средних габаритов, кронштейны для крепления. Закладные детали по альбомам МН и чертежам заказчика.

Изготавливаем фундаментные болты до 56 диаметра, с длиной резьбы до 1000 мм, длиной заготовки до 6000 мм. Резьба метрическая по ГОСТу 9150-59, поля допуска 8g по ГОСТу 16093-70. Покрытие резьбовой части — хим. окс (по ГОСТ 9.073-77). Длина поверхности покрытия превышает длину резьбы не менее чем на 20 мм.

Нашей компанией освоен выпуск всех исполнений фундаментных болтов. Изготовление фундаментных болтов из различных конструкционных марок сталей ст.45, ст.40х, 09Г2С и т. д. Фундаментные болты применяются как крепежные детали, болты связывают металлоконструкцию (фермы, балки) с фундаментом здания. От качества выполнения и материала фундаментных болтов зависит долговечность здания. Фундаментные болты рассчитывают на растяжение с учетом предварительной затяжки, характеризуемой коэффициентом 1,35. Глубину закладки фундаментных болтов в бетон принимают равной 15-20 диаметру болта, что обусловливает равнопрочность его работы на разрыв и на выдергивание из бетона.

Производство крепежа из стали: ст.20…45, О9Г2С, 40Х, AISI 304, 12Х18Н10Т, титан и т. д.

Для объектов повышенной важности ГЭС, АЭС и т. д. Фундаментные болты поставляются с клеймом и паспортом на материал и деталь.

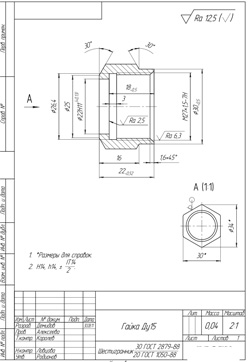

Изготовление гаек по ГОСТУ 10605-94.
Высокопрочный крепеж по ГОСТУ 15590-74,15591-70,7787-81 7798-70, 7796-70, 7708-707811-70.

Тип и конструкция фундаментных болтов

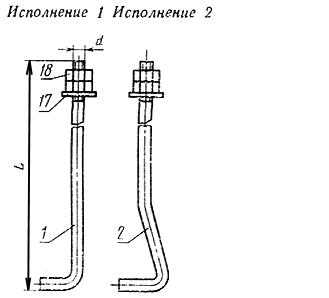

Тип 1
анкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

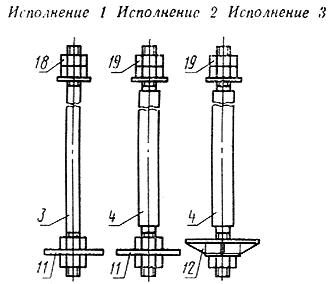

Тип 2
анкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

Тип 3
нкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

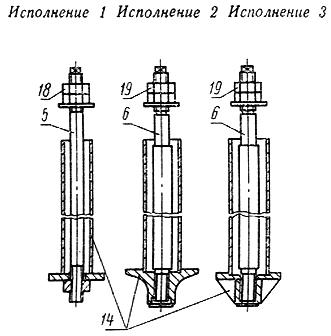

Тип 4
анкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

Тип 5
анкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

Тип 6
анкер, фундаментный болт, производство анкеров, анкерные болты, производство фундаментных болтов, болты фундаментные гост,высокопрочный крепеж,изготовление болтов, изготовление гаек

Длина фундаментных болтов и диаметр резьбы назначаются в зависимости от длины шпилек и диаметра их резьбы.

Пример условного обозначения фундаментного болта типа 2, исполнения 2, диаметром резьбы (мм) М 24 основной шаг резьбы длиной 1500 мм, со шпилькой из стали марки 09Г2С:

БОЛТ 2.2.М24Х1500. 09Г2С ГОСТ 24379.1-80.

Болт типа 1, исполнения 2, диаметром резьбы 115 мм, с мелким шагом резьбы 6 мм, длиной 1100 мм со шпилькой из стали марки Ст3пс2:

БОЛТ 1.2.М115Х6Х1100. ст3пс2 ГОСТ 24379.1-80.

+7 (495) 223-64-73
+7 (495) 726-11-08
Запросить звонок
E-mail: air2013@yandex.ru

Анкерные болты и закладные

Примеры установки фундаментных болтов по ГОСТу 24379.1-80

  1. Болты фундаментные изогнутые исполнения 1 устанавливаются до бетонирования фундаментов жилых помещений.
  2. Болты фундаментные изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном.
  3. Болты фундаментные с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов.
  4. При установке составных болтов фундаментных исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования, которое монтируется методом поворота или надвижки.
  5. При установке съемных фундаментных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки — после устройства фундамента.
  6. Болты фундаментные прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.
    1. Болты фундаментные прямые закрепляются с помощью эпоксидного или силоксанового клеев или виброзачеканкой цементно-песчаной смесью.
    2. Болты фундаментные с коническим концом закрепляются с помощью разжимной цанги или цементным раствором при вибропогружении в него шпильки болта.
  7. Глубина заделки болтов фундаментных в бетон, состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

Другие крепежные изделия

Изготавливаем нестандартные болты по чертежам заказчика (пятигранные болты, семигранные гайки).
