Заглушка сферическая 10-012 ГОСТ 16076- 70

Описание

ЗАГЛУШКИ СФЕРИЧЕСКИЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ. ГОСТ 16076- 70*.
Конструкция и размеры.

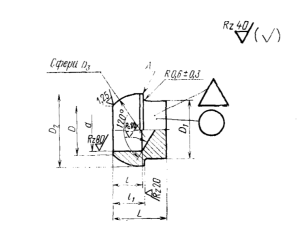

1. Конструкция и размеры сферических заглушек должны соответствовать указанным на чертеже и в таблице.

• Отправляйте ваши заявки на гидравлические соединения для труб на электронную почту или звоните по телефону:
• +7 (495) 223-64-73
  +7 (495) 726-11-08
• E-mail: air2013@yandex.ru

2. Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т).
3. Покрытие: Кд 15. Хим. оке. фос./гфж — для заглушек из стали марки 45; Хим. Пас. — из стали марки 12Х18Н9Т.
4. Кромку А не притуплять. Заусенцы на кромке не допускаются.
5. Технические требования — по ГОСТ 16078—70.
Пример условного обозначения сферической заглушки к трубопроводу D„ 16 из стали марки 45:
Заглушка сферическая 16—022 ГОСТ 16076~70;
То же, из стали марки 12Х18Н9Т:
Заглушка сферическая 16— 012 ГОСТ 16076— 70;
То же, для изделий авиационной и общей техники:
Заглушка сферическая 16—022А ГОСТ 16076— 70;
Заглушка сферическая 16—012А ГОСТ 16076— 70;
