Угольник фланцевый 2-22-13А ГОСТ 20189-74

Описание

УГОЛЬНИКИ ФЛАНЦЕВЫЕ ПРОХОДНЫЕ ГЕРМЕТИЗИРУЕМЫЕ ДЛЯ СОЕДИНЕНИИ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ ГОСТ 20189 — 74 *

Фланцевые проходные герметизируемые угольники должны изготовляться двух исполнений.

Телефон для связи : WhatsApp.

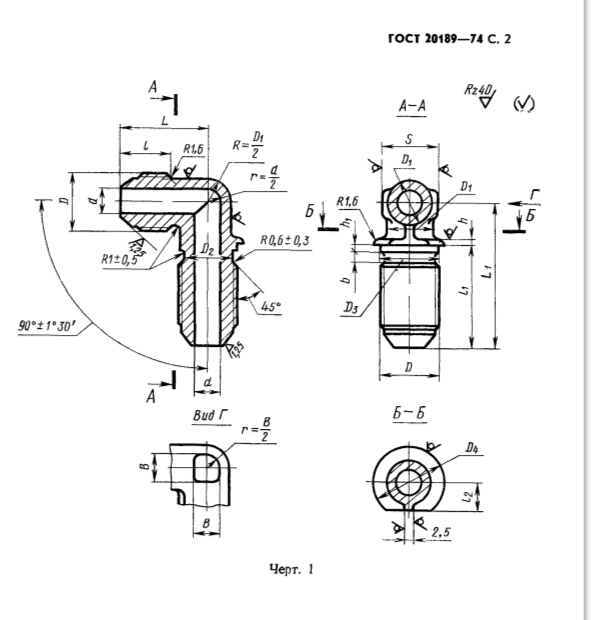

Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на чертеже.

Пример условного обозначения фланцевого проходного герметизируемого угольника исполнения 1 к трубопровод у D„ = 12 мм из алюминиевого сплава:
Угольник фланцевый 1— 12—31А ГОСТ 20189—74;
То ж е, из стали марки 45:
Угольник фланцевый 1— 12—22А ГОСТ 20189—74;
То же, из стали марки 12Х18Н9Т:
Угольник фланцевый 1— 12— 13А ГОСТ 20189—74;
То же, из стали марки 13Х11Н2В2МФ:
Угольник фланцевый 1—12—11А ГОСТ 20189—74;
То же, из бронзы:
Угольник фланцевый 1—12—41А ГОСТ 20189—74;
То же, для изделий общего применения:
Угольник фланцевый 1—12—31 ГОСТ 20189—74;
Угольник фланцевый 1—12—22 ГОСТ 20189—74;
Угольник фланцевый 1—12—13 ГОСТ 20189—74;
Угольник фланцевый 1—12—11 ГОСТ 20189—74;
Угольник фланцевый 1—12—41 ГОСТ 20189—74;

Как и любой фитинг, стальной угольник может изготавливаться с резьбой или без (сварной), причем резьба может быть как наружной, так и внутренней — или даже в разных сочетаниях.

+7 (495) 223-64-73
+7 (495) 726-11-08

E-mail: air2013@yandex.ru

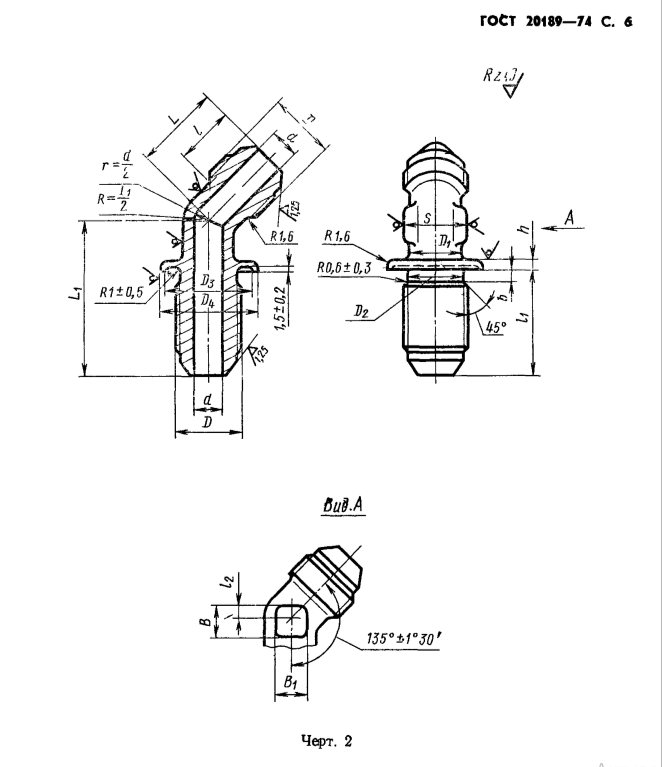

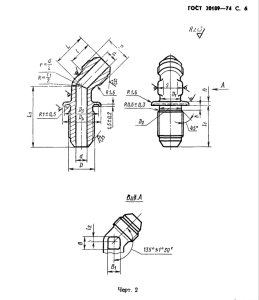

Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на чертеже.

Пример условного обозначения фланцевого угольника D = 12 мм из алюминиевого сплава:
Угольник фланцевый 2—12—S1A ГОСТ 20189—74;
То же, из стали марки 45:
Угольник фланцевый 2—12—22А ГОСТ 20189—74;
То же, из стали марки 12Х18Н9Т:
Угольник фланцевый 2—12—12A ГОСТ 20189—74;
То же, из стали марки 13Х11Н2В2МФ:
Угольник фланцевый 2—12-11А ГОСТ 20189—74;

То же, из бронзы:
Угольник фланцевый 2—12—41А ГОСТ 20189—74;
То же, для изделий общего применения:
Угольник фланцевый 2—12—31 ГОСТ 20189—74;
Угольник фланцевый 2—12—22 ГОСТ 20189—74;
Угольник фланцевый 2—12—13 ГОСТ 20189—74;
Угольник фланцевый 2—12— 11 ГОСТ 20189—74;
Угольник фланцевый 2—12—41 ГОСТ 20189—74;
Резьбовая часть угольников — по ГОСТ 13955—74.
Маркировать и клеймить — по ГОСТ 13977—74.
Технические условия — по ГОСТ 13977—74.
