Изготовление ходовых винтов из нержавеющей стали и бронзовых фланцевых гаек для шиберных затворов очистных сооружений.
Длина винта — 2400 мм Резьба: Tr30×6 и Tr50×8 (трапецеидальная однозаходная).
Телефон для связи : WhatsApp.
Задача клиента.
Крупный оператор очистных сооружений водоканала (Центральный федеральный округ) обратился с запросом на изготовление нестандартных ходовых пар для шиберных (ножевых) затворов большого размера.
Штатные винты и гайки быстро выходили из строя из-за агрессивной среды сточных вод: высокий уровень хлоридов, сероводород, абразивные включения и переменный pH. Длина хода шибера требовала винтов длиной 2400 мм, что делало стандартные комплектующие непригодными.
Основные проблемы прежних деталей:
- Интенсивная коррозия и износ резьбы;
- Заедание через 12–18 месяцев эксплуатации;
- Частые остановки оборудования и дорогостоящие ремонты;
Клиент предоставил чертежи с двумя типоразмерами трапецеидальной резьбы: Tr30×6 и Tr50×8.
Нужны ходовые винты длиной 2400 мм с резьбой Tr30×6 или Tr50×8 (или другие размеры)?
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
Наше инженерное решение.
Мы рекомендовали и изготовили оптимальную антикоррозионную и износостойкую пару:
- Ходовой винт — нержавеющая сталь AISI 304 (08Х18Н10) или AISI 316 (при более жёстких условиях). Длина заготовки — 2400 мм с технологическим припуском.
- Ходовая гайка — высококачественная оловянная бронза (БрОФ10-1 или БрАЖМц10-3-1,5). Бронза отлично работает в паре с нержавейкой: низкий коэффициент трения, отличные антифрикционные свойства и высокая износостойкость.
Такое сочетание материалов является одним из лучших для ходовых механизмов арматуры, эксплуатируемой в агрессивных жидкостях.
Что было выполнено.
- Получили и тщательно проверили чертежи заказчика.
- Подобрали марки материалов с учётом химического состава среды и нагрузок.

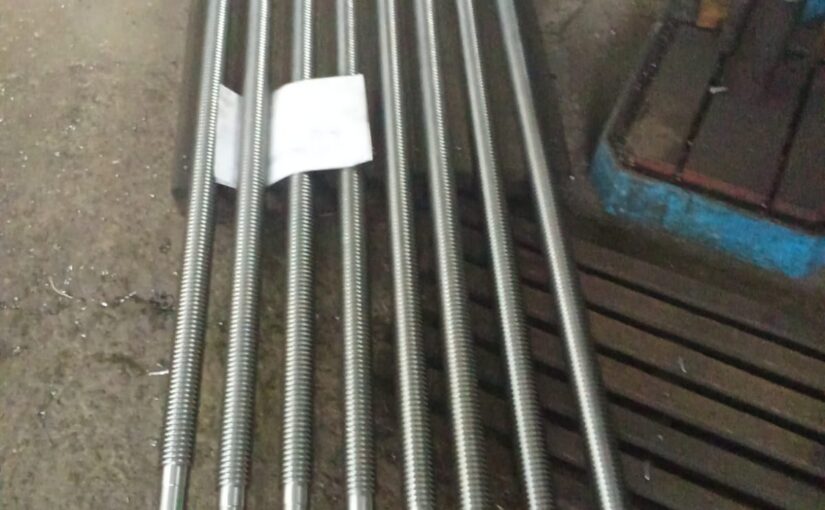

- Изготовили на токарном оборудовании два типа ходовых винтов длиной 2400 мм:
- С трапецеидальной резьбой Tr30×6;
- С трапецеидальной резьбой Tr50×8;
- Изготовили бронзовые гайки с внутренней резьбой под соответствующий винт (с фланцем или без — по чертежу).
- Провели нарезку резьбы с соблюдением высоких допусков (в пределах 0,1 мм по критическим размерам).
- Выполнили контроль прямолинейности длинного винта, плавности хода и отсутствия люфта в паре.
- Поставили комплекты в согласованные сроки.
Результат для клиента.
- Значительно увеличен ресурс работы ходовой пары (по предварительным данным клиента — в 2,5–3 раза по сравнению со штатными комплектующими).
- Полностью исключено заедание даже после длительных простоев затвора.
- Снижены затраты на внеплановые ремонты и простои оборудования.
- Обеспечена стабильная работа шиберных затворов в тяжёлых условиях очистных сооружений.
Отзыв клиента: «Прислали чертёж с винтами 2400 мм, Tr30×6 и Tr50×8. Менеджер быстро просчитал, предложил правильную нержавейку и бронзу под нашу агрессивную среду. Сделали точно по размерам, резьба чистая, ход очень плавный. Уже установили — работает отлично. Приятно работать с теми, кто берётся за длинномер и делает качественно.»
Почему это решение особенно эффективно.
Для шиберных затворов на очистных сооружениях критически важны:
- Высокая коррозионная стойкость (нержавеющая сталь);
- Низкое трение и износостойкость пары (бронзовая гайка);
- Точная нарезка длинной трапецеидальной резьбы без биения;
Мы регулярно выполняем подобные сложные штучные заказы, включая длинномерные детали с трапецеидальной резьбой Tr30×6, Tr40×7, Tr50×8 и другими профилями.
Присылайте чертёж или техническое задание — подготовим подробную смету и срок изготовления в течение 30 минут.
trubomet.ru — изготовление нестандартных ходовых винтов, гаек и деталей по чертежам из нержавеющей стали, бронзы и других сплавов.
