- ГОСТ 20199-74: Описывает ввертные тройники с резиновым уплотнением для соединений по наружному конусу. Такие тройники применяются в системах, где требуется герметичное соединение с использованием резинового кольца для предотвращения утечек. Они подходят для трубопроводов с наружным конусом, обеспечивая надежное соединение.
- Телефон для связи : WhatsApp.
- ОСТ 1 10337-72, 10338-72, 10339-72, 10376-72, 10377-72: Эти отраслевые стандарты касаются различных типов ввертных тройников, включая:
- Проходные тройники: для соединения труб одинакового диаметра.
- Переходные тройники: для соединения труб разного диаметра.
-
ГОСТ 20199-74 - Несимметричные тройники: для специфических конфигураций, где оси соединений не симметричны.
- Назначение:
- Тройники предназначены для разветвления трубопроводов, обеспечивая соединение трех труб с наружным конусом.
- Используются резиновые уплотнительные кольца для обеспечения герметичности соединения.
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
- Конструкция:

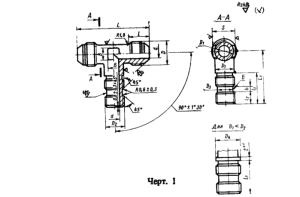

- Тройники имеют Т-образную форму с тремя резьбовыми концами для ввертывания в трубопроводы или фитинги.
- Конструкция включает наружный конус и резиновое уплотнение (кольцо), которое предотвращает утечки рабочей среды.
- Материалы: обычно сталь (включая коррозионно-стойкие марки) или другие металлы, соответствующие условиям эксплуатации.
- Размеры:
- Стандарт определяет номинальные диаметры труб (от 6 до 38 мм, в зависимости от исполнения).
- Указаны размеры резьбы (метрическая или трубная, в зависимости от типа соединения).
- Приведены точные габариты тройников, включая длину, высоту, диаметр корпуса и другие параметры.
- Типы тройников:
- Проходные (для труб одинакового диаметра).
- Переходные (для соединения труб разного диаметра).
- Технические требования:
- Рабочее давление и температура зависят от материала тройника и уплотнения, а также условий эксплуатации.
- Уплотнительные кольца изготавливаются из резины, соответствующей ГОСТ 9833 или другим стандартам на уплотнительные материалы.
- Тройники должны выдерживать испытания на герметичность и прочность.
