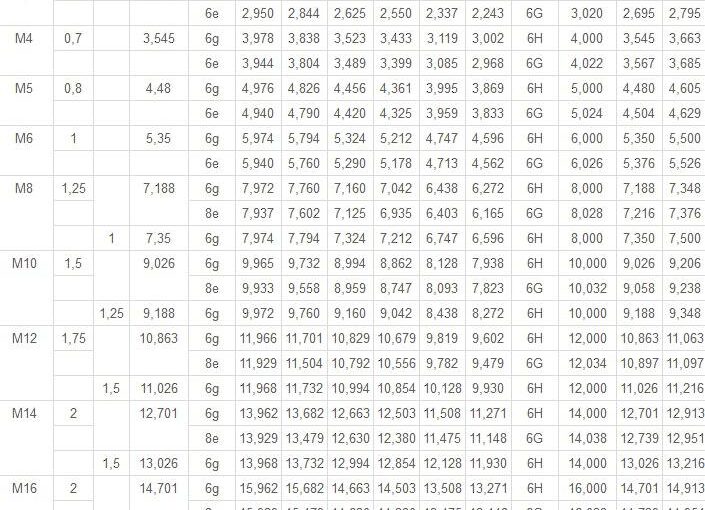

Таблица размеров метрической резьбы

Номинальных диаметров метрической резьбы с основными размерами для наружной (болт, винт) и внутренней (гайка, отверстие) резьбы. В ней приведены наружный диаметр (d), средний диаметр (d2), и внутренний диаметр (d3 для наружной резьбы и D1 для внутренней резьбы) для стандартной крупной резьбы (шаг P). Размеры даны в миллиметрах (мм).

Телефон для связи : WhatsApp.

Нарезание метрической резьбы на различных деталях и запчастях по чертежу.

Важно: Эта таблица приведена для основного профиля резьбы и класса точности. Фактические размеры могут незначительно отличаться в зависимости от допуска и класса точности. Для точных расчетов всегда используйте специализированные справочники и стандарты.



Номинальный диаметр (d) Шаг (P) – Крупная резьба Наружный диаметр (d) Средний диаметр (d2) Внутренний диаметр (d3) – для наружной резьбы Внутренний диаметр (D1) – для внутренней резьбы
M1 0.25 1.0 0.866 0.729 0.729
M1.2 0.25 1.2 1.066 0.929 0.929
M1.6 0.35 1.6 1.409 1.221 1.221
M2 0.4 2.0 1.838 1.567 1.567
M2.5 0.45 2.5 2.303 2.013 2.013
M3 0.5 3.0 2.773 2.387 2.387
M3.5 0.6 3.5 3.203 2.821 2.821
M4 0.7 4.0 3.633 3.141 3.141
M5 0.8 5.0 4.563 4.019 4.019
M6 1.0 6.0 5.350 4.773 4.917
M7 1.0 7.0 6.350 5.773 5.917
M8 1.25 8.0 7.188 6.466 6.647
M10 1.5 10.0 9.026 8.160 8.376
M12 1.75 12.0 10.863 9.853 10.106
M14 2.0 14.0 12.701 11.546 11.835
M16 2.0 16.0 14.701 13.546 13.835
M18 2.5 18.0 16.376 14.933 15.294
M20 2.5 20.0 18.376 16.933 17.294
M22 2.5 22.0 20.376 18.933 19.294
M24 3.0 24.0 22.051 20.319 20.752
M27 3.0 27.0 25.051 23.319 23.752
M30 3.5 30.0 27.727 25.687 26.211
M33 3.5 33.0 30.727 28.687 29.211
M36 4.0 36.0 33.402 31.051 31.670
M39 4.0 39.0 36.402 34.051 34.670
M42 4.5 42.0 39.077 36.416 37.129
M45 4.5 45.0 42.077 39.416 40.129
M48 5.0 48.0 44.752 41.785 42.587
M52 5.0 52.0 48.752 45.785 46.587
M56 5.5 56.0 51.428 47.154 48.046
M60 5.5 60.0 55.428 51.154 52.046
M64 6.0 64.0 59.103 54.523 55.505
