Соединительная арматура трубопроводов высокого давления авиационно-космической техники: тройники и угольники по ГОСТ и ОСТ.
В системах гидравлики, топливопитания и пневматики самолётов и вертолётов до сих пор широко применяются стальные и титановые трубопроводные фитинги, до сих пор не потерявшие актуальности.
Телефон для связи : WhatsApp
Отправляйте ваши заявки на соединение трубопроводов на электронную почту или звоните по телефону::
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru

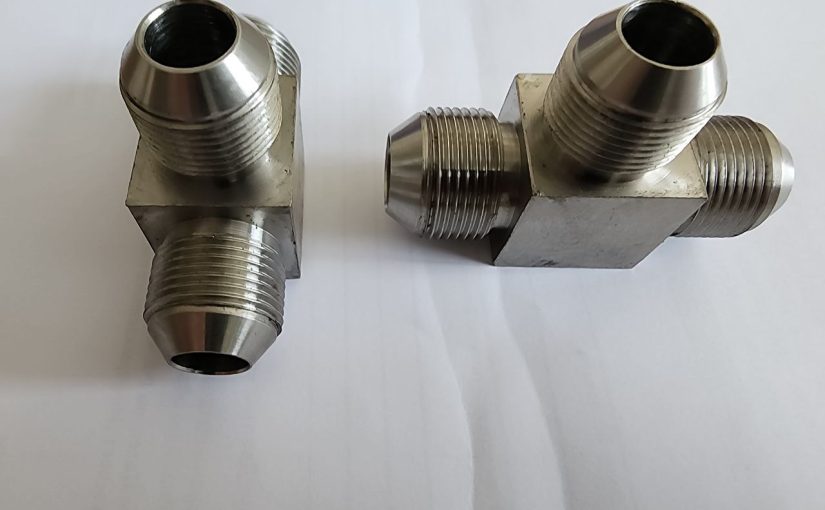

1. Тройники ввертные ГОСТ 20199-74 и ГОСТ 20200-74.
Самая массовая серия для разветвления магистралей высокого давления (до 300–400 кгс/см²).
- 1-8-48-31А и 2-8-64-13А ГОСТ 20199-74 — классические стальные хромированные тройники с метрической резьбой М8×1 на боковом штуцере и конической резьбой К 1/4″ или К 3/8″ на основном проходе. Давление до 310 кгс/см² (31А) и 130 кгс/см² (13А). Применение: гидросистемы шасси, тормозные системы, управление рулями.
- 8-7,5-31А ГОСТ 20200-74 — редкий типоразмер с уменьшенным до 7,5 мм проходным сечением бокового отвода (для дренажных и контрольных линий).
2. Тройники переходные и проходные с обжимной гайкой ОСТ 1 13853-81, ОСТ 1 13856-81, ОСТ 1 13860-81.
Разработаны специально под обжимные трубопроводы ∅4, 6, 8, 10, 12, 14 мм из стали 12Х18Н10Т и титана ВТ3-1.
- 2-6-8, 2-8-6 и др. — позволяют переходить с одного диаметра на другой в пределах одного фитинга без дополнительных ниппелей. Очень удобны при монтаже в стеснённых отсеках.
- Проходные тройники 14-31А и 8-31А ГОСТ 13964-74 — применяются как ответвители без изменения основного диаметра (например, отбор давления на датчик).
3. Тройники фланцевые ГОСТ 20191-74 и ГОСТ 20192-74.
Используются в магистралях большого диаметра и в системах, где требуется частый демонтаж (топливные баки-отсеки, насосные станции).
- 2-14-31А, 2-8-13А, 2-6-8-13А, 2-6-12-13А — стальные кадмированные или нержавеющие фланцевые тройники под четыре болта М6 или М8. Давление до 310 кгс/см², температура –60…+150 °С.
4. Угольники ввертные ГОСТ 20197-74 и ГОСТ 20198-74.
Самые массовые угловые фитинги 90°.
- 1-6-37-13А, 1-8-40-13А, 2-8-31А и др. — цифры после тире обозначают: 1 или 2 — исполнение резьбы (1 — метрическая, 2 — дюймовая коническая), 6, 8 — диаметр трубопровода в мм, 37, 40, 45, 48, 64, 7,5 — длина резьбовой части и тип уплотнения, 13А / 31А — условное давление 130 или 310 кгс/см².
5. Угольники проходные и переходные с обжимной гайкой ОСТ 1 13844-81, ОСТ 1 13847-81, ОСТ 1 13874-81.
Аналогично тройникам — для обжимных трубопроводов. Особенно популярны 1-6, 1-8, 1-12 — ставятся везде, где нужно «завернуть за угол» без сварки.
6. Угольники фланцевые ГОСТ 20189-74 и ГОСТ 13963-74.
Для больших диаметров и разъёмных соединений:
- 1-14-31А, 1-8-31А, 1-6-13А — фланцы под 4 болта, часто применяются в топливных и масляных магистралях двигателей .
Почему эти фитинги до сих пор в производстве и эксплуатации.
- Проверенная десятилетиями надёжность .
- Полная взаимозаменяемость — тройник 2-8-31А 1985 года выпуска встанет без доработок.
- Доступность материала и технологий — сталь 30ХГСА-ВД, 14Х17Н2, титан ВТ3-1, кадмиевое и хромовое покрытие до сих пор производятся.
Современные аналоги и замена.
Сегодня часть изделий постепенно вытесняется фитингами Ryco, Eaton Aeroquip, Parker и отечественными сериями по ОСТ 1 01396-2018 (титановые обжимные).
