Шпилька 2 3/4″-4UNC-2Ax650 ASME B16.5 ASTM A193 Gr. B7

Резьбовая шпилька  с обозначением 2 3/4″-4UNC-2A x 650 по стандартам ASME B16.5 и ASTM A193 Grade B7 — это полнорезьбовая шпилька для фланцевых соединений трубопроводов, работающих под высоким давлением и температурой (нефтегазовая, химическая, энергетическая отрасли).

Телефон для связи : WhatsApp.

Для получения точной информации о  стоимости и сроках изготовления резьбовых шпилек напишите на электронную почту или звоните по телефону.

+7 (495) 223-64-73
+7 (495) 726-11-08

E-mail: air2013@yandex.ru

Основные характеристики:

  • Диаметр: 2 3/4 дюйма (≈69,85 мм).
  • Резьба: 4UNC-2A (4 нитки на дюйм, грубая серия UNC, класс точности 2A — стандартная для внешней резьбы).
  • Длина: 650 мм (общая длина шпильки, без учёта фасок на концах).
  • Материал: ASTM A193 Gr. B7 — хромомолибденовая легированная сталь (типа 4140/4142), закалённая и отпущенная.
  • Механические свойства (для диаметров >2½» до 4″):
    • Предел прочности на растяжение: min 100 ksi (690 MPa) — для диаметров до 2½» — 125 ksi, для 2½–4″ — 115 ksi, но для >2½» снижается.
    • Предел текучести: min 75–95 ksi (в зависимости от диаметра).
    • Твёрдость: max 35 HRC.
  • Применение: Для фланцев по ASME B16.5 (классы 150–2500). Обычно комплектуется двумя тяжелыми шестигранными гайками ASTM A194 Gr. 2H.
  • Особенности: Высокая прочность при температурах до ~450–500°C, хорошая стойкость к коррозии в атмосферных условиях. Часто поставляется с покрытиями (цинк, Xylan/PTFE, фторполимер) для защиты от коррозии.

Такие шпильки используются в парах с гайками для надёжного крепления фланцев RF/RTJ. Длина 650 мм подходит для крупных фланцев высокого давления или с толстыми прокладками/изоляцией.

Если нужны расчёт количества шпилек на фланец конкретного размера/класса, чертеж, аналог по ГОСТ (ближайший — 38ХМ или 30ХМА) или поставщики — уточните!

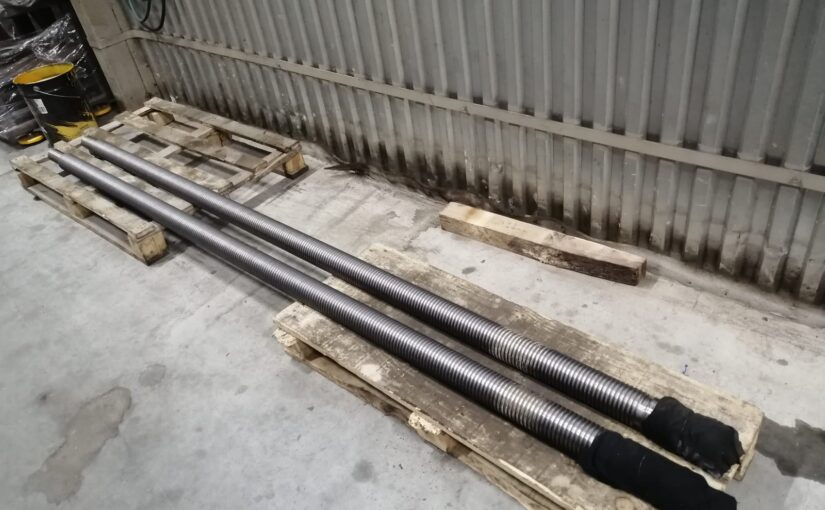

Для визуального представления типичной шпильки ASTM A193 B7:

Это фланцевая шпилька (stud bolt) для соединений по стандарту ASME B16.5 (фланцы трубопроводов), изготовленная из высокопрочной легированной стали ASTM A193 Grade B7.

Расшифровка обозначения:

  • 2 3/4″ — номинальный диаметр: 2.75 дюйма (69,85 мм).
  • 4UNC — резьба: грубая унифицированная (UNC), 4 нитки на дюйм (threads per inch). Для диаметров >1″ часто используется именно такая крупная резьба вместо стандартной 8UN.
  • 2A — класс точности резьбы (внешняя резьба, средний допуск).
  • x650 — длина шпильки: 650 мм (полная длина стержня).
  • ASME B16.5 — стандарт на фланцевые соединения (рекомендации по крепежу).
  • ASTM A193 Gr. B7 — материал: хромомолибденовая сталь (аналог 41CrMo4 или российский 38ХМ/30ХМА), закалённая и отпущенная для высоких нагрузок.

Ключевые свойства материала (ASTM A193 B7):

  • Предел прочности: 115–125 ksi (790–860 MPa, в зависимости от диаметра).
  • Предел текучести: 95–105 ksi (655–720 MPa).
  • Твёрдость: до 35 HRC.
  • Рабочая температура: до +400–500°C (высокотемпературные и высоконапорные службы).
  • Обычно комплектуется гайками ASTM A194 Gr. 2H.

Такие шпильки применяются в нефтегазе, химии, энергетике для крупных фланцев высокого давления (классы 600–2500). Длина 650 мм указывает на использование с толстыми фланцами, изоляцией или RTJ-прокладками.
