Расчет фитингов для гидравлических систем.
Расчет включает определение размеров, потока и потерь давления. Используйте формулы и инструменты для точности.
Телефон для связи : WhatsApp.
- Отправляйте ваши заявки на изготовление на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru

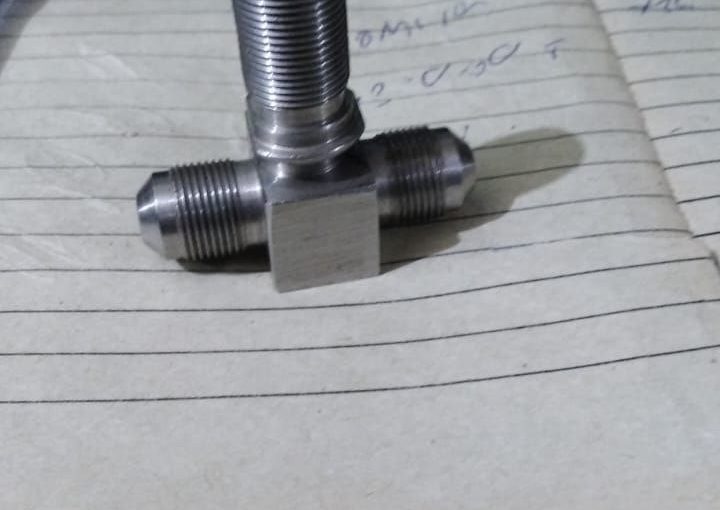

Шаг 1: Определение типа и размеров.
- Визуальный осмотр: Проверьте форму, резьбу и уплотнение.
- Измерение:
- Внешний диаметр резьбы (OD).
- Шаг резьбы (TPI — threads per inch).
- Угол конуса (24° для DIN, 37° для JIC).
- Пример: Для фитинга DK измерьте диаметр конуса для отличия DKOL от DKOS.
Шаг 2: Расчет потока и скорости.
- Расход жидкости (Q) в л/мин: Q = A × v, где A — площадь сечения (πr²), v — скорость (рекомендуется 2-5 м/с для всасывания, 5-10 м/с для нагнетания).
- Выберите диаметр, чтобы избежать турбулентности (число Рейнольдса Re < 2300 для ламинарного потока).
Шаг 3: Расчет потерь давления.
- Формула Дарси-Вейсбаха: ΔP = f × (L/D) × (ρv²/2), где f — коэффициент трения, L — длина, D — диаметр, ρ — плотность, v — скорость.
- Для фитингов добавьте эквивалентную длину (например, 90° колено = 30D).
- Используйте калькуляторы или ПО (например, от производителей) для сложных систем.
Шаг 4: Проверка на безопасность.
- Коэффициент запаса: Давление разрыва фитинга должно быть в 4 раза выше рабочего.
- Тестирование: После сборки проверьте на утечки под давлением.
Выбор и расчет фитингов для гидравлики — это комплексный процесс, требующий учета множества факторов для обеспечения надежности и эффективности системы. Начинайте с анализа требований приложения, используйте стандартизированные измерения и всегда консультируйтесь с каталогами производителей. Правильный подход минимизирует риски и продлевает срок службы оборудования. Для конкретных проектов рекомендуется обращаться к специалистам или использовать онлайн-калькуляторы от компаний вроде Parker или Gates.
