Обзор угольников по указанным ГОСТам

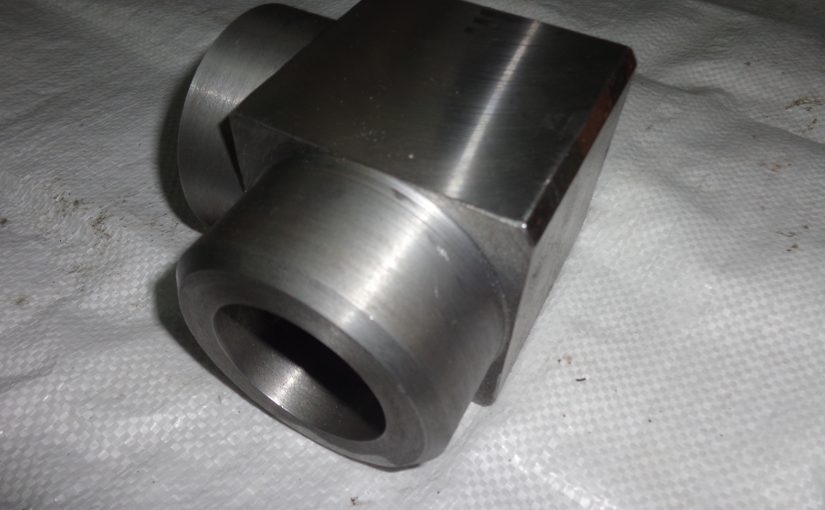

Угольники (elbow fittings) по ГОСТам 22799-83, 22800-83 и 22820-83 представляют собой точеные соединительные детали трубопроводов высокого давления, предназначенные для изменения направления потока в системах. Они применяются в нефтехимической промышленности и на производствах минеральных удобрений, где важна стойкость к агрессивным средам, высоким температурам и давлениям. Все стандарты регулируют конструкцию и размеры, ссылаясь на технические требования ГОСТ 22790-89. Ниже приведено сравнение ключевых характеристик в табличной форме.
Телефон для связи : WhatsApp.
| ГОСТ | Тип угольника | Диапазон номинального диаметра (Dy), мм | Условное давление (Ру), МПа | Температура среды, °C | Основные особенности |
|---|---|---|---|---|---|
| 22799-83 | Угольники с резьбовыми фланцами (для трубопроводов с линзовым уплотнением) | 6–200 | св. 10–100 (100–1000 кгс/см²) | -50 до +510 | Резьбовые концы по ГОСТ 9400-81, фланцы по ГОСТ 9399-81. Исполнения: 1–4. Пример обозначения: Угольник 4-65-100-20Х3МВФ-ГОСТ 22799-83. |
| 22800-83 | Угольники с ответвлениями и резьбовыми фланцами (для трубопроводов с линзовым уплотнением) | 6–200 (основной), ответвления до Dy 168 | св. 10–100 (100–1000 кгс/см²) | -50 до +510 | Монолитная деталь с отверстием для ответвления. Высокая цена из-за токарной обработки. Исполнения: 1–4. Пример обозначения: Угольник 4-65-100-20Х3МВФ-ГОСТ 22800-83. |
| 22820-83 | Равнопроходные угольники (без фланцев, точеные) | 6–200 | св. 10–100 (100–1000 кгс/см²) | -50 до +510 | Простая конструкция для прямого соединения труб. Исполнения: 1–4. Пример обозначения: Угольник 4-65-100-20Х3МВФ-ГОСТ 22820-83. |
Дополнительные пояснения
- Материалы: Изготавливаются из коррозионностойких сталей (например, 20Х3МВФ, 09Г2С, аустенитные или перлитные классы) по ГОСТ 22790-89. Подходят для агрессивных сред в химической и нефтяной отраслях.
- Конструкция: Все угольники точеные (из цельной заготовки), угол изгиба — 90°. Размеры соответствуют чертежам в стандартах; фланцевые варианты обеспечивают герметичность с линзовыми прокладками.
- Применение: Для высоконагруженных трубопроводов, где требуется надежность (давление до 100 МПа, температура до +510°C). Не рекомендуются для низкого давления.
- Условное обозначение (общее): Угольник [исполнение]-[Dy]-[Ру]-[марка стали]-ГОСТ [номер]. Исполнение определяет тип (например, 4 — стандартное).
