Штуцеры — это ключевые элементы для создания ответвлений, подключения арматуры, приборов контроля (КИПиА) и продувочных систем. Штуцеры обеспечивают герметичность, прочность и надежность соединений в условиях высокого давления, температуры и агрессивных сред, особенно на ТЭС, АЭС и в химической промышленности.
ГОСТы (Государственные стандарты) — общероссийские или межгосударственные документы, обязательные для применения в широком спектре отраслей. Они устанавливают базовые требования к конструкции, размерам, материалам и испытаниям. ОСТы (Отраслевые стандарты) — более специализированные, разработанные для конкретных отраслей (энергетика, атомная промышленность), часто дополняющие ГОСТы. Они учитывают специфику эксплуатации, например, на тепловых или атомных электростанциях.
СТО (Стандарты организаций) — добровольные, но часто обязательные для конкретных компаний (например, Росатома или ЦКТИ). Они эволюционируют из ОСТов, адаптируясь к современным нормам (ПБ 10-573, ПНАЭ Г-7-008). ТУ (Технические условия) — индивидуальные specs для серийного производства, гибкие для конкретных нужд.
ТС (Типовые серии) — рабочие чертежи и инструкции для типового оборудования в энергетике.
Штуцеры обычно приварные или резьбовые, из углеродистой, низколегированной или нержавеющей стали (марки 20, 15ГС, 08Х18Н10Т, 12Х1МФ). Они классифицируются по давлению (PN до 37 МПа), температуре (до +560°C), диаметру (DN 10–1200 мм) и исполнению (усиленные, с паровой рубашкой, для продувочных систем).
Ниже — таблица с описаниями указанных вами стандартов. Ключевые характеристики: назначение, материалы, параметры эксплуатации, конструктивные особенности. Для сравнения добавил столбцы с типичными применениями и статусом (действует/заменен).
Телефон для связи : WhatsApp.
Купить штуцера вы можете, прислав заявку на e-mail или позвонив по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
| Стандарт | Назначение и применение | Параметры (давление/температура) | Конструктивные особенности | ||
|---|---|---|---|---|---|
| ОСТ 108.462.01-82 | Штуцеры для трубопроводов ТЭС (тепловые электростанции), ответвления паропроводов и ГВС. | PN до 37 МПа, t до 280°C (питательная вода). | Усиленная конструкция, приварка с рассверливанием отверстия после монтажа; исполнения 01–02. | ||
| ОСТ 24.125.11-89 | Штуцеры малого диаметра для трубопроводов АЭС (атомные станции), водяной пар и горячая вода. | PN 3,9–19,6 МПа, t 55–360°C. | Усиленные, для DN <50 мм; приварка, сварочные материалы по ОСТ 24.125.02. | ||
| ГОСТ 22792-83 | Приварные штуцеры с линзовым уплотнением для нефтехимии и производства минудобрений. | PN 10–100 МПа, t -50…+510°C. | Резьбовые концы по ГОСТ 9400-81; DN 6–200 мм, 4 исполнения. | ||
| ОСТ 108.104.43-79 | Штуцеры с паровой рубашкой для отбора среды в импульсные линии КИПиА на ТЭС. | Для котельных ТЭС, t до 545°C. | Паровая рубашка для предотвращения конденсата; единственное исполнение. | ||
| ОСТ 108.462.02-82 | Усиленные штуцеры для паропроводов и ГВС ТЭС. | PN 3,9–37 МПа, t 145–440°C. | Приварка, разделка кромок; DN 57–530 мм. | ||
| ОСТ 108.462.03-82 | Сферические диффузионные штуцеры для паропроводов ТЭС. | PN до 25 МПа, t до 545°C. | Сферическая кромка, трубчатая заготовка; замена НО 811-66. | ||
| ОСТ 108.462.08-82 | Усиленные штуцеры для паропроводов ТЭС. | PN 4–25 МПа, t 515–560°C. | Рассверливание после приварки; жаропрочные. | ||
| ОСТ 108.462.09-82 | Точеные штуцеры для перегретого пара на ТЭС. | PN 4–25 МПа, t 515–560°C. | 9 исполнений, DN 32–150 мм; ресурс 10 тыс. ч. | ||
| ОСТ 108.462.10-82 | Штуцеры для высокотемпературных паропроводов ТЭС. | PN 4–25 МПа, t 515–560°C. | 24 исполнения, DN 65–350 мм; без тройников. | ||
| ОСТ 24.125.12-89 | Усиленные штуцеры для АЭС (паропроводы, ГВС). | PN 3,9–18 МПа, t 55–360°C. | 17 исполнений, DN 50–125 мм; сквозное отверстие. | ||
| ОСТ 34-10-439-90 | Усиленные штуцеры для АЭС (группы B/C). | PN ≤2,2 МПа, t ≤300°C. | Для тройников/ответвлений; по ПНАЭ Г-7-008. | ||
| ОСТ 34-10-509-90 | Штуцеры для ответвлений на АЭС (группы B/C). | PN ≤2,2 МПа, t ≤300°C. | Цилиндрическая форма, приварка; для СНиП 3.05.05. | ||
| ОСТ 34-42-671-84 | Штуцеры из углеродистой стали для АЭС. | PN ≤2,2 МПа, t ≤350°C. | Толщина стенки ≥ по ОСТ 34-42-659; для «Правил АЭС». | ||
| ОСТ 34.10.761-97 | Штуцеры для ответвлений на ТЭС. | PN <2,2 МПа, t ≤425°C. | DN до 1220 мм; по РД 03-94. | ||
| ГОСТ 4285-79 | Продувочные штуцеры для воздушных рукавов (диаметр 19 мм). | Для судоподъемных понтонов, земснарядов, пневмоинструмента. | Угловые/прямые, с заглушками; климат У3/Т1. | ||
| СТО 79814898 122-2009 | Штуцеры из нержавейки для АЭС (группы B/C). | PN <2,2 МПа, t ≤300°C. | Для ПНАЭ Г-7-008; маркировка с группой трубопровода. | ||
| СТО 79814898-123-2009 | Штуцеры для ответвлений на АЭС (группы B/C). | PN <2,2 МПа, t ≤300°C. | Контроль швов III/II категории; по ПНАЭ Г-7-010. | ||
| СТО 95 122-2013 | Штуцеры из перлитных сталей для АЭС (пара/ГВС, техпроцессы). | PN <2,2 МПа, t -60…+350°C. | Типоразмеры 08+; по НП-045/ПБ 03-585. | ||
| СТО ЦКТИ 462.01-2009 | Усиленные штуцеры для ТЭС (ответвления DN 10–20 мм). | PN 4,3–37 МПа, t 145–340°C. | Направляющий элемент, глухое отверстие; замена ОСТ 108.462.01. | ||
| СТО ЦКТИ 462.02-2009 | Точеные штуцеры для паропроводов/ГВС ТЭС. | PN 4,2–37,5 МПа, t 145–450°C. | DN 57–530 мм; замена ОСТ 108.462.02/03. | ||
| СТО ЦКТИ 462.05-2009 | Усиленные штуцеры для паропроводов ТЭС. | PN 4–25 МПа, t 515–560°C. | Неполная готовность, DN 15 мм; глухое отверстие 45 мм. | ||
| ТС-592 серия 5.903-13 выпуск 1 | Штуцеры для ответвлений на ТЭС. | PN <2,2 МПа, t ≤350°C. | По ТС-585 ТБ; контроль шва ≤1 мм. | ||

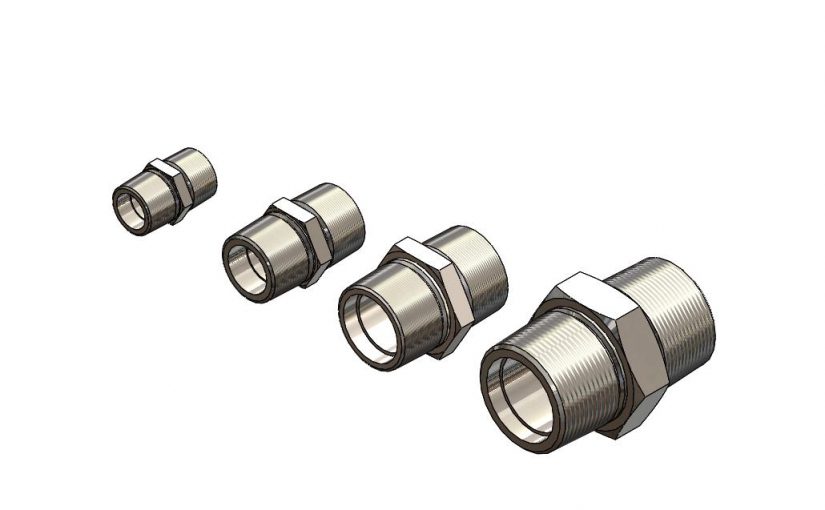

| ТУ 36-1118-84 | Резьбовые штуцеры/ниппели для КИПиА. | Для отборников давления, приборов. | Типы Ш/Шц; серия 5.903. |
Рекомендации технолога.
- Выбор стандарта: Для ТЭС — ОСТ 108.462.xx или СТО ЦКТИ; для АЭС — ОСТ 34-xx или СТО 79814898; для химии — ГОСТ 22792.
- Материалы и расчет: Всегда проверяйте совместимость со средой (коррозия, усталость). Рекомендую моделирование в ANSYS для высоконагруженных систем.
- Актуализация: Многие ОСТы заменены СТО (после 2009 г.), но старые изделия допустимы. Для новых проектов — ориентируйтесь на СП 10-573 и Ростехнадзор.
- Производство: Требует ультразвукового контроля швов, гидравлических испытаний (1,25 PN).
