Эти детали предназначены для трубопроводов высокого давления (свыше 10 МПа) в нефтехимии и производстве удобрений, с температурой среды от -50°С до +510°С. Отводы гнутые — для плавного изменения направления, тройники — для разветвления, угольник — для 90° поворота.
Телефон для связи : WhatsApp.
Отправляйте ваши заявки на у на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
1.Отвод 2-14-40-40-68х14-20-ГОСТ 22793-83;
2.Отвод 2-7-40-40-68х14-20-ГОСТ 22793-83;
3.Отвод 2-90-40-40-68х14-20 ГОСТ 22793-83;
4.Отвод гнут. 2-30-40-40-68х14-20 ГОСТ 22793-83;
5.Отвод гнут. 2-45-40-40-68х14-20 ГОСТ 22793-83;
6.Отвод гнут. 2-60-40-40-68х14-20 ГОСТ 22793-83;
7.Отвод гнут. 3-45-40-40-68х14-20 ГОСТ 22793-83;
8.Тройник 1-40х40-40-20 ГОСТ 22822-83;
9.Тройник 1-40х40-40-20 ГОСТ 22822-83;
10.Тройник переходной 1-40х40-40-20-ГОСТ 22822-83;
11.Угольник 4-40-40-20 ГОСТ 22820-83;
- Гнутый отвод исполнения 2, угол изгиба 14°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Примечание: угол 14° нестандартный, стандартные — 15°, 30°, 45°, 60°, 90°; возможно, customized версия. Радиус изгиба r ≈ 275 мм, центр до торца L1 ≈ 34 мм, масса ≈ 13–14 кг для аналогичных параметров.)
- Гнутый отвод исполнения 2, угол изгиба 7°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Примечание: угол 7° нестандартный. r ≈ 275 мм, L1 ≈ 17 мм, масса меньше, чем для больших углов.)
- Гнутый отвод исполнения 2, угол изгиба 90°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Стандартный угол. r = 275 мм, L1 = 275 мм, масса ≈ 13 кг для исполнения 2.)
- Гнутый отвод исполнения 2, угол изгиба 30°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Стандартный угол. r = 275 мм, L1 = 70 мм, масса пропорционально меньше, чем для 90°.)
- Гнутый отвод исполнения 2, угол изгиба 45°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Стандартный угол. r = 275 мм, L1 = 114 мм.)
- Гнутый отвод исполнения 2, угол изгиба 60°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Стандартный угол. r = 275 мм, L1 = 158 мм.)
- Гнутый отвод исполнения 3, угол изгиба 45°, Dy = 40 мм, Py = 40 МПа, из трубы 68×14 мм, сталь 20, по ГОСТ 22793-83. (Стандартный угол. r = 275 мм, L1 = 114 мм, масса ≈ 14,6 кг.)

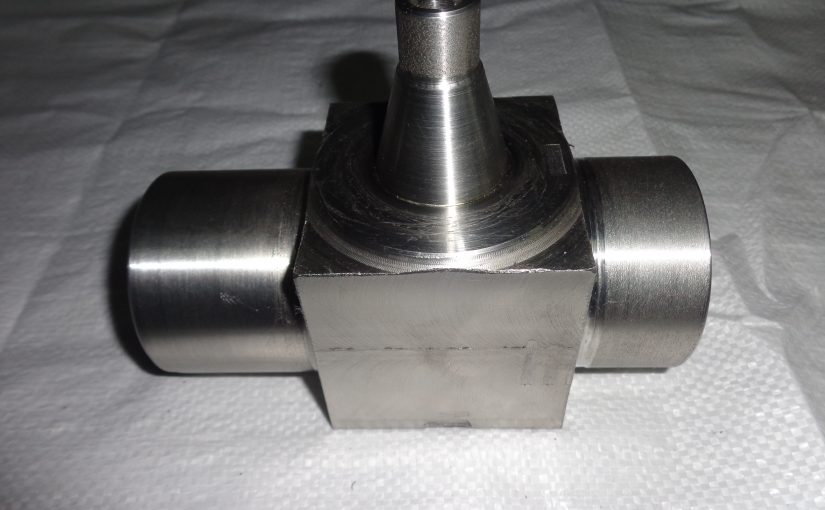

- Тройник исполнения 1, Dy × Dy1 = 40×40 мм, Py = 40 МПа, сталь 20, по ГОСТ 22822-83. (Равнопроходный тройник. Размеры: D = 70 мм, d = 40 мм, L = 110 мм, B = 70 мм, масса ≈ 11,3 кг.)
- Тройник исполнения 1, Dy × Dy1 = 40×40 мм, Py = 40 МПа, сталь 20, по ГОСТ 22822-83. (Идентичен пункту 8, равнопроходный.)
- Переходной тройник исполнения 1, Dy × Dy1 = 40×40 мм, Py = 40 МПа, сталь 20, по ГОСТ 22822-83. (Равнопроходный, несмотря на «переходной»; размеры аналогичны пунктам 8–9.)
- Угольник исполнения 4, Dy = 40 мм, Py = 40 МПа, сталь 20, по ГОСТ 22820-83. (Размеры для аналогичного исполнения 1: D = 58 мм, d = 40 мм, L = 65 мм, B = 25 мм, масса ≈ 6,8 кг; для исполнения 4 масса может быть выше.)
