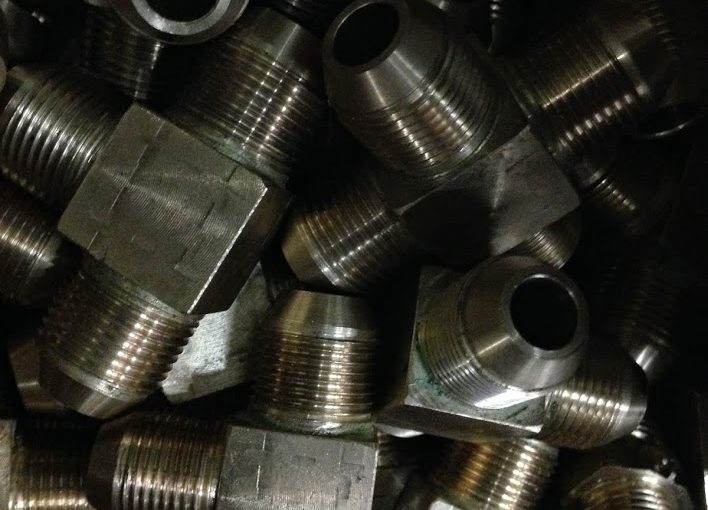

В системах трубопроводов высокого давления (до 400 атм) и агрессивных сред (кислоты, щелочи, парогазовые смеси при 350–600 °C) применяют фасонные детали из аустенитной хромоникелевой стали 12Х18Н10Т (аналог AISI 321). Данный материал обеспечивает:
- коррозионную стойкость в окислительных и восстановительных средах;
- стабильность структуры до 800 °C;
- свариваемость без отпуска.
Производство и приёмка регламентированы отраслевыми стандартами ОСТ 92-3912-76 (угольники), ОСТ 92-3913-76 (тройники) и ОСТ 92-3915 (переходы). Ниже представлен инженерный анализ номенклатуры из типовой заявки.
Телефон для связи : WhatsApp.
Купить детали для трубопроводов по ОСТ, ГОСТу, чертежу вы можете, прислав заявку на e-mail или позвонив по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
1. Общие технические требования по ОСТ 92-39xx-76.
| Параметр | Требование |
|---|---|
| Марка стали | 12Х18Н10Т-ВД, 12Х18Н10Т-Ш (по ТУ 14-3R-55-2001) |
| Давление | PN 400 кгс/см² (≈40 МПа) |
| Температура | –196…+600 °C |
| Сварка | Аргонодуговая (TIG), без подогрева, присадка 06Х19Н9Т |
| Испытания | Гидроиспытание 1,5×PN; пневмо 1,25×PN; УЗК швов 100 % |
| Маркировка | Клеймо ОТК + завод-изготовитель + № плавки |
2. Номенклатура.
| № | Наименование | DN вход/выход | Стандарт | Кол-во, шт. | Критические размеры (мм) | Масса 1 шт., кг |
|---|---|---|---|---|---|---|
| 1 | Угольник 90° | 20/20 | ОСТ 92-3912-76 | 80 | R = 1,5×DN; L = 80; толщ. стенки 6 | 0,45 |
| 2 | Тройник равнопроходный | 20/20/20 | ОСТ 92-3913-76 | 82 | R = 1,5×DN; L = 160 | 0,78 |
| 3 | Угольник 90° | 10/10 | ОСТ 92-3912-76 | 47 | R = 1,5×DN; L = 50; толщ. стенки 4 | 0,18 |
| 4 | Тройник равнопроходный | 10/10/10 | ОСТ 92-3913-76 | 21 | R = 1,5×DN; L = 100 | 0,32 |
| 5 | Переходник концентрический | 20/10 | ОСТ 92-3915 | 20 | L = 60; конус 30° | 0,22 |
- DN 20: 80 шт. – основной типоразмер для обводов насосов и КИП.
- DN 10: 47 шт. – для импульсных линий датчиков давления.
- Радиус гиба R = 1,5 DN минимизирует гидросопротивление (ΔP < 0,05 бар при Q = 1 м³/ч).
2.2. Тройники (ОСТ 92-3913-76).
- Равнопроходные, без усиления горловины – допускается по ОСТ при толщине стенки ≥ 0,3 DN.
- Соотношение 82 шт. (DN 20) / 21 шт. (DN 10) = 3,9:1 отражает типовую иерархию: магистраль → отбор.
2.3. Переходы (ОСТ 92-3915).
- 20 шт. переходов 20→10 – стыковка магистрали с приборными линиями.
- Угол конуса 30° обеспечивает Kvs = 0,85 от цилиндрического участка.
3. Рекомендации по входному контролю.
- Химанализ: спектрометр ARL 3460 – Ti ≥ 5×C (мин. 0,4 %).
- Механика: σв ≥ 510 МПа, δ5 ≥ 40 % при +20 °C.
- Межкристаллитная коррозия: метод АМУ ГОСТ 6032 – без трещин после 72 ч в кипящем 65 % HNO₃.
- Геометрия: шаблоны ОСТ + 3D-сканер Faro (допуск ±0,5 мм).
4. Альтернативы и импортозамещение.
| Аналог | Стандарт | Преимущества | Недостатки |
|---|---|---|---|
| A182 F321 | ASME B16.9 | Сертификация ASME III | Цена +180 % |
| 08Х18Н10Т | ГОСТ 17378 | Дешевле на 12 % | Нет стабилизации Ti → риск сенсибилизации |
| 12Х18Н10Т-ВД | ТУ 14-3R-55 | Оптимально | – |
Заявка на 250 фасонных деталей из стали 12Х18Н10Т полностью соответствует требованиям ОСТ 92-39xx-76 и обеспечивает монтаж трубопроводов PN 400 в агрессивных средах. Общая масса партии ≈120 кг позволяет отгрузить в одном ж/д полувагоне. Рекомендуется провести 100 % УЗК сварных швов и межкристаллитную коррозию по методу АМУ.
