Конусность – это мера изменения диаметра конической детали на единицу длины. Она является важным параметром при проектировании и изготовлении конических соединений, валов, отверстий и других элементов машин и конструкций.
Телефон для связи : WhatsApp.
Определение и расчет конусности:
Конусность (C) определяется как отношение разности большего (D) и меньшего (d) диаметров конуса к его длине (L):
C = (D – d) / L
Часто конусность выражают в виде доли или в процентах:
- В долях: Например, конусность 1:5 означает, что на каждые 5 единиц длины диаметр конуса изменяется на 1 единицу.
- В процентах: Конусность = ((D – d) / L) * 100%
Угол конуса:
Конусность связана с углом конуса (α). Угол конуса – это угол между образующей конуса и его осью. Иногда вместо конусности задают угол конуса.
- tan(α/2) = (D – d) / (2L) = C / 2
- α = 2 * arctan(C / 2)
где: α – угол конуса (в градусах или радианах).
Примеры расчета:
- Задача: Конус имеет больший диаметр D = 50 мм, меньший диаметр d = 30 мм и длину L = 100 мм. Рассчитать конусность и угол конуса.
- Решение:
- Конусность: C = (50 – 30) / 100 = 0.2 или 1:5
- Угол конуса: α = 2 * arctan(0.2 / 2) = 2 * arctan(0.1) ≈ 11.42 градуса
- Решение:
- Задача: Конус имеет конусность 1:10 и длину 50 мм. Меньший диаметр d = 10 мм. Рассчитать больший диаметр D.
- Решение:
- C = (D – d) / L => D = C * L + d
- C = 1/10 = 0.1
- D = 0.1 * 50 + 10 = 15 мм
- Решение:

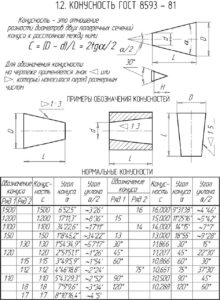

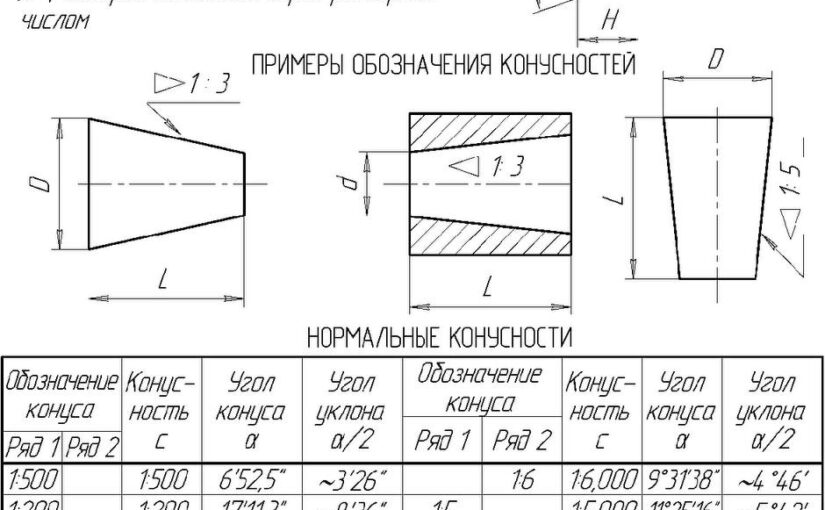

Стандарты (ГОСТы) на конусность:
Существует несколько ГОСТов, регламентирующих конусность в различных областях машиностроения. Вот некоторые из них:
- ГОСТ 2848-75 “Конусы Морзе. Размеры”. Этот ГОСТ определяет размеры конусов Морзе, которые используются в металлорежущих станках для крепления инструментов. В стандарте заданы значения конусности и угла конуса для различных номеров конусов Морзе.
- ГОСТ 25557-2006 “Конусы инструментальные с конусностью 7:24. Размеры”. Этот ГОСТ определяет размеры инструментальных конусов с конусностью 7:24, которые также используются в металлорежущих станках.
- ГОСТ 15945-70 “Соединения конические с конусностью 1:10. Размеры”. Этот ГОСТ устанавливает размеры конических соединений с конусностью 1:10.
- Другие ГОСТы: Существуют и другие ГОСТы, регламентирующие конусность в специфических областях применения, например, в железнодорожном транспорте, в нефтегазовой промышленности и т.д.
- Справочные системы по машиностроению: Содержат информацию о различных стандартах, включая ГОСТы.
- Онлайн-базы данных стандартов: Некоторые организации предоставляют доступ к базам данных стандартов, где можно найти текст ГОСТа или его описание.
- Техническая библиотека: В технических библиотеках можно найти печатные издания ГОСТов.
Важность соблюдения стандартов:
Соблюдение стандартов на конусность обеспечивает взаимозаменяемость деталей, надежность соединений и правильную работу механизмов. Использование нестандартных конусов может привести к проблемам при сборке, эксплуатации и ремонте оборудования.
Расчет конусности – важная задача при проектировании и изготовлении конических деталей. Для правильного расчета необходимо учитывать требования стандартов и особенности конкретного применения. Необходимо всегда ссылаться на соответствующие ГОСТы для обеспечения точности и надежности соединений.
