ГОСТ 25346-89 является основополагающим стандартом Единой системы допусков и посадок (ЕСДП) в рамках Единой системы конструкторской документации (ЕСКД). Однако, он не содержит таблиц рекомендуемых посадок.
Телефон для связи : WhatsApp.
ГОСТ 25346-89 устанавливает:
- Общие положения ЕСДП.
- Термины и определения, используемые в системе допусков и посадок.

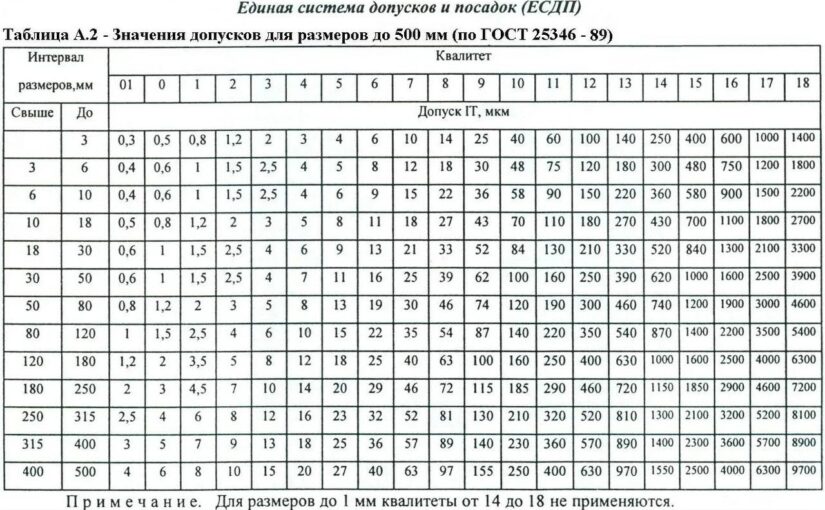

- Ряды допусков (обозначаются IT01, IT0, IT1, …, IT18), определяющие величину поля допуска в зависимости от квалитета точности и номинального размера.
- Основные отклонения отверстий (обозначаются буквами A, B, C, …, ZC) и валов (обозначаются буквами a, b, c, …, zc), определяющие положение поля допуска относительно нулевой линии.
- Правила образования и обозначения полей допусков на чертежах (например, Ø50 H7, Ø50 g6).
Для поиска таблиц, содержащих значения предельных отклонений и рекомендации по выбору посадок, вам необходимо обратиться к:
- ГОСТ 25347-82 “Основные нормы взаимозаменяемости. ЕСДП. Поля допусков и рекомендуемые посадки”. Именно этот стандарт содержит таблицы числовых значений предельных отклонений для различных полей допусков и примеры рекомендуемых сочетаний полей для образования посадок с зазором, переходных и с натягом.
Таким образом, ГОСТ 25346-89 является важной теоретической основой ЕСДП, но таблицы с конкретными значениями допусков и рекомендациями по посадкам находятся в других стандартах, в первую очередь в ГОСТ 25347-82.
Существует несколько таблиц, регламентирующих различные аспекты ЕСКД в этой области:
- Таблицы полей допусков и рекомендуемых посадок (например, ГОСТ 25347-82). Эти таблицы содержат значения предельных отклонений для различных квалитетов и основных отклонений, а также рекомендуемые сочетания полей допусков для образования посадок.
- Таблицы предельных отклонений для конкретных квалитетов (например, таблицы h7, h8, h9, h10, h11).
- Таблицы общих допусков формы и расположения поверхностей (например, ГОСТ 30893.2).
