Вот таблица с диаметрами сверл, отверстий и стержней под метрическую резьбу. Важно помнить, что это общие рекомендации, и конкретные значения могут немного отличаться в зависимости от материала и требуемой точности.
Телефон для связи : WhatsApp.

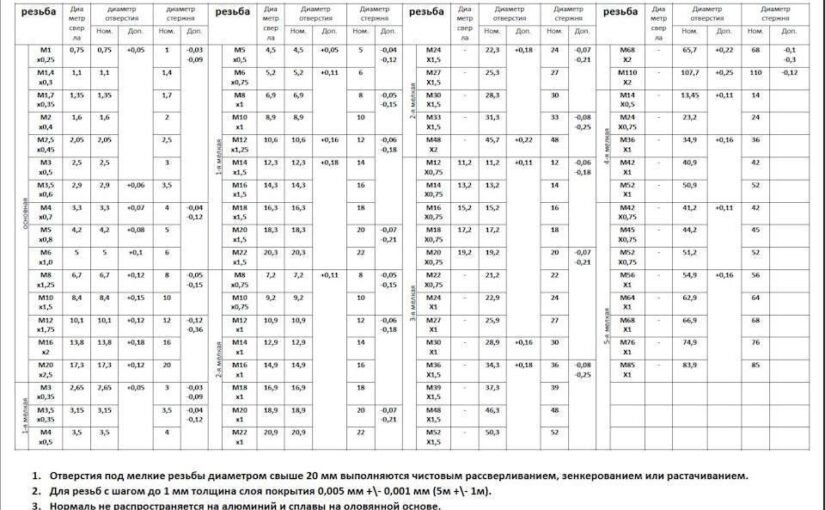

Таблица диаметров сверл, отверстий и стержней под метрическую резьбу:
| Резьба | Шаг резьбы (мм) | Диаметр стержня (мм) (макс.) | Диаметр сверла под отверстие (мм) |
|---|---|---|---|
| M1 | 0.25 | 1.0 | 0.75 |
| M1.2 | 0.25 | 1.2 | 0.95 |
| M1.4 | 0.3 | 1.4 | 1.1 |
| M1.6 | 0.35 | 1.6 | 1.25 |
| M1.8 | 0.35 | 1.8 | 1.45 |
| M2 | 0.4 | 2.0 | 1.6 |
| M2.2 | 0.45 | 2.2 | 1.75 |
| M2.5 | 0.45 | 2.5 | 2.05 |
| M3 | 0.5 | 3.0 | 2.5 |
| M3.5 | 0.6 | 3.5 | 2.9 |
| M4 | 0.7 | 4.0 | 3.3 |
| M4.5 | 0.75 | 4.5 | 3.7 |
| M5 | 0.8 | 5.0 | 4.2 |
| M6 | 1.0 | 6.0 | 5.0 |
| M7 | 1.0 | 7.0 | 6.0 |
| M8 | 1.25 | 8.0 | 6.8 |
| M9 | 1.25 | 9.0 | 7.8 |
| M10 | 1.5 | 10.0 | 8.5 |
| M12 | 1.75 | 12.0 | 10.2 |
| M14 | 2.0 | 14.0 | 12.0 |
| M16 | 2.0 | 16.0 | 14.0 |
| M18 | 2.5 | 18.0 | 15.5 |
| M20 | 2.5 | 20.0 | 17.5 |
| M22 | 2.5 | 22.0 | 19.5 |
| M24 | 3.0 | 24.0 | 21.0 |
| M27 | 3.0 | 27.0 | 24.0 |
| M30 | 3.5 | 30.0 | 26.5 |
+7 (495) 223-64-73
+7 (495) 726-11-08
Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.
Важные примечания:
- Диаметр стержня: Это максимальный диаметр стержня для нарезания наружной резьбы. Реальный диаметр стержня может быть немного меньше, чтобы обеспечить хорошее качество резьбы. Для резьбы, изготавливаемой накатыванием, диаметр стержня должен быть немного больше, чем указано в таблице (обычно на величину шага резьбы).
- Диаметр сверла под отверстие: Это диаметр сверла, которое используется для создания отверстия, в котором будет нарезаться внутренняя резьба. Важно использовать правильный диаметр сверла, чтобы резьба была достаточно прочной, но при этом легко нарезалась.
- Допуск: В большинстве случаев для машиностроительных целей используется допуск 6H для внутренней резьбы и 6g для наружной. Для получения более точных размеров резьбы, следует использовать более узкие допуски.
- Материал: Тип материала детали влияет на выбор диаметра сверла. Для более мягких материалов можно использовать немного больший диаметр сверла, а для более твердых – меньший.
- Проверка: После нарезания резьбы всегда проверяйте ее калибром, чтобы убедиться, что она соответствует требуемым стандартам.
- Накатывание резьбы: Если резьба нарезается методом накатывания, диаметр заготовки отличается от диаметра под нарезание резьбы метчиком. Для расчета диаметра под накатку резьбы требуются специальные таблицы и расчеты.
Как использовать таблицу:
- Определите тип резьбы: Например, вам нужна резьба M8.
- Найдите нужную строку в таблице: Строка для M8.
- Посмотрите соответствующие значения:
- Шаг резьбы: 1.25 мм (обычно)
- Диаметр стержня: 8.0 мм (макс.) Это для наружной резьбы (болта).
- Диаметр сверла: 6.8 мм. Это для внутренней резьбы (гайки или резьбового отверстия).
Дополнительные советы:
- Всегда используйте острые сверла и метчики.
- Используйте смазочно-охлаждающую жидкость (СОЖ) при сверлении и нарезании резьбы.
- Нарезайте резьбу в несколько проходов, постепенно увеличивая глубину.
- Проверяйте резьбу после нарезания калибром.
Эта информация должна быть полезной. Если у вас есть какие-либо дополнительные вопросы, не стесняйтесь спрашивать!
