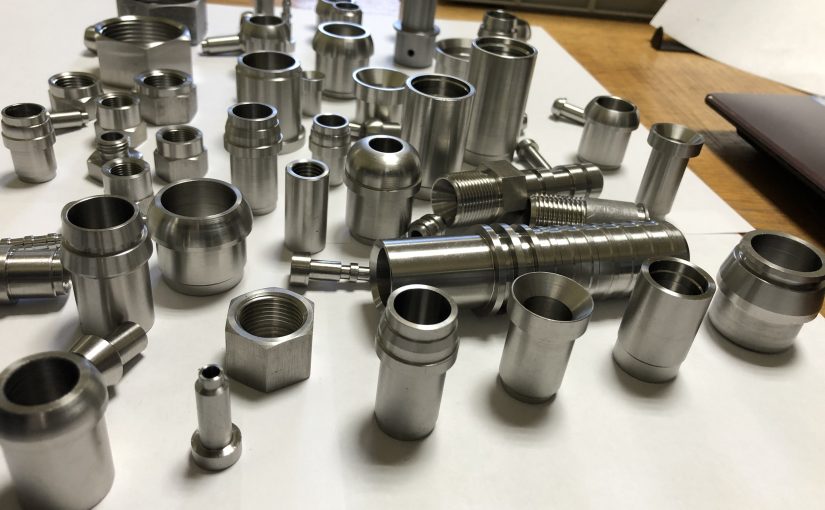

- Наличие собственной производственной линии позволяет оперативно поставлять продукцию в любом количестве и гарантировать высокое качество изделий для трубопроводов высокого давления. Приобретая фитинги в нашем интернет-магазине, вы делаете выбор в пользу надежных, долговечных деталей.

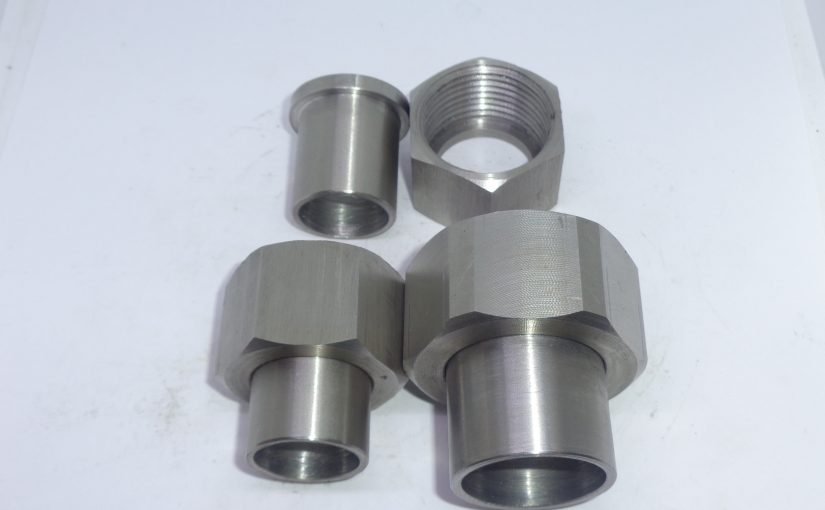

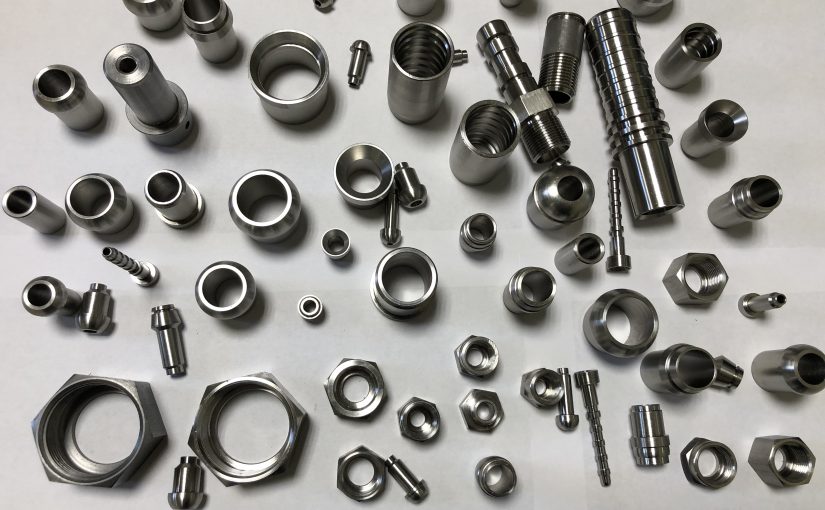

- Изготовлена партия фитингов для гидравлических соединений.
- 1. ГОСТ 21872-78 Штуцер переборочный вварной;
2. ГОСТ 21872-78 Штуцер переборочный вварной;
3. ГОСТ 21872-78 Штуцер переборочный вварной;
4. ГОСТ 21872-78 Штуцер переборочный вварной;
5. ГОСТ 21872-78 Штуцер переборочный вварной;
6. ГОСТ 21872-78 Штуцер переборочный вварной;
7. ГОСТ 21872-78 Штуцер переборочный вварной;
8. ГОСТ 21872-78 Штуцер переборочный вварной;
9. ГОСТ 23353 Гайка накидная;
10. ГОСТ 23353 Гайка накидная; - Разнообразие соединительных элементов позволяет оперативно, эффективно решить практически любую техническую проблему в устройстве бытового или промышленного трубопровода. Самые разнокалиберные устройства: от тройников, крестовин до ниппелей и многих других соединительных элементов представлены по доступной цене в онлайн-каталоге нашего магазина.
Архивы: News
Диаметр сверл, отверстий и стержней под метрические резьбы
Вот таблица с диаметрами сверл, отверстий и стержней под метрическую резьбу. Важно помнить, что это общие рекомендации, и конкретные значения могут немного отличаться в зависимости от материала и требуемой точности.
Телефон для связи : WhatsApp.
Таблица диаметров сверл, отверстий и стержней под метрическую резьбу:
| Резьба | Шаг резьбы (мм) | Диаметр стержня (мм) (макс.) | Диаметр сверла под отверстие (мм) |
|---|---|---|---|
| M1 | 0.25 | 1.0 | 0.75 |
| M1.2 | 0.25 | 1.2 | 0.95 |
| M1.4 | 0.3 | 1.4 | 1.1 |
| M1.6 | 0.35 | 1.6 | 1.25 |
| M1.8 | 0.35 | 1.8 | 1.45 |
| M2 | 0.4 | 2.0 | 1.6 |
| M2.2 | 0.45 | 2.2 | 1.75 |
| M2.5 | 0.45 | 2.5 | 2.05 |
| M3 | 0.5 | 3.0 | 2.5 |
| M3.5 | 0.6 | 3.5 | 2.9 |
| M4 | 0.7 | 4.0 | 3.3 |
| M4.5 | 0.75 | 4.5 | 3.7 |
| M5 | 0.8 | 5.0 | 4.2 |
| M6 | 1.0 | 6.0 | 5.0 |
| M7 | 1.0 | 7.0 | 6.0 |
| M8 | 1.25 | 8.0 | 6.8 |
| M9 | 1.25 | 9.0 | 7.8 |
| M10 | 1.5 | 10.0 | 8.5 |
| M12 | 1.75 | 12.0 | 10.2 |
| M14 | 2.0 | 14.0 | 12.0 |
| M16 | 2.0 | 16.0 | 14.0 |
| M18 | 2.5 | 18.0 | 15.5 |
| M20 | 2.5 | 20.0 | 17.5 |
| M22 | 2.5 | 22.0 | 19.5 |
| M24 | 3.0 | 24.0 | 21.0 |
| M27 | 3.0 | 27.0 | 24.0 |
| M30 | 3.5 | 30.0 | 26.5 |
+7 (495) 223-64-73
+7 (495) 726-11-08
Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.
Важные примечания:
- Диаметр стержня: Это максимальный диаметр стержня для нарезания наружной резьбы. Реальный диаметр стержня может быть немного меньше, чтобы обеспечить хорошее качество резьбы. Для резьбы, изготавливаемой накатыванием, диаметр стержня должен быть немного больше, чем указано в таблице (обычно на величину шага резьбы).
- Диаметр сверла под отверстие: Это диаметр сверла, которое используется для создания отверстия, в котором будет нарезаться внутренняя резьба. Важно использовать правильный диаметр сверла, чтобы резьба была достаточно прочной, но при этом легко нарезалась.
- Допуск: В большинстве случаев для машиностроительных целей используется допуск 6H для внутренней резьбы и 6g для наружной. Для получения более точных размеров резьбы, следует использовать более узкие допуски.
- Материал: Тип материала детали влияет на выбор диаметра сверла. Для более мягких материалов можно использовать немного больший диаметр сверла, а для более твердых – меньший.
- Проверка: После нарезания резьбы всегда проверяйте ее калибром, чтобы убедиться, что она соответствует требуемым стандартам.
- Накатывание резьбы: Если резьба нарезается методом накатывания, диаметр заготовки отличается от диаметра под нарезание резьбы метчиком. Для расчета диаметра под накатку резьбы требуются специальные таблицы и расчеты.
Как использовать таблицу:
- Определите тип резьбы: Например, вам нужна резьба M8.
- Найдите нужную строку в таблице: Строка для M8.
- Посмотрите соответствующие значения:
- Шаг резьбы: 1.25 мм (обычно)
- Диаметр стержня: 8.0 мм (макс.) Это для наружной резьбы (болта).
- Диаметр сверла: 6.8 мм. Это для внутренней резьбы (гайки или резьбового отверстия).
Дополнительные советы:
- Всегда используйте острые сверла и метчики.
- Используйте смазочно-охлаждающую жидкость (СОЖ) при сверлении и нарезании резьбы.
- Нарезайте резьбу в несколько проходов, постепенно увеличивая глубину.
- Проверяйте резьбу после нарезания калибром.
Эта информация должна быть полезной. Если у вас есть какие-либо дополнительные вопросы, не стесняйтесь спрашивать!
Выбор материала резца для токарной обработки
Выбор материала резца для токарной обработки зависит от множества факторов, включая:
- Обрабатываемый материал: Тип материала заготовки (сталь, чугун, алюминий, титан, пластик и т. д.) играет ключевую роль.
- Тип операции: Черновая, чистовая, отрезка, подрезка и т. д. предъявляют разные требования к резцу.
- Требуемая точность и шероховатость поверхности: Более высокая точность и чистота поверхности требуют более твердых и износостойких материалов.
- Скорость резания и подача: Высокие скорости и подачи требуют более термостойких и прочных резцов.
- Тип станка: Мощность и жесткость станка влияют на выбор материала резца.
- Наличие охлаждения: Использование СОЖ может повлиять на выбор материала, так как некоторые материалы лучше работают с СОЖ, а другие – без него.
- Экономические соображения: Стоимость материала резца должна быть сопоставима с эффективностью его использования.
- Телефон для связи : WhatsApp.
- +7 (495) 223-64-73
+7 (495) 726-11-08Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.

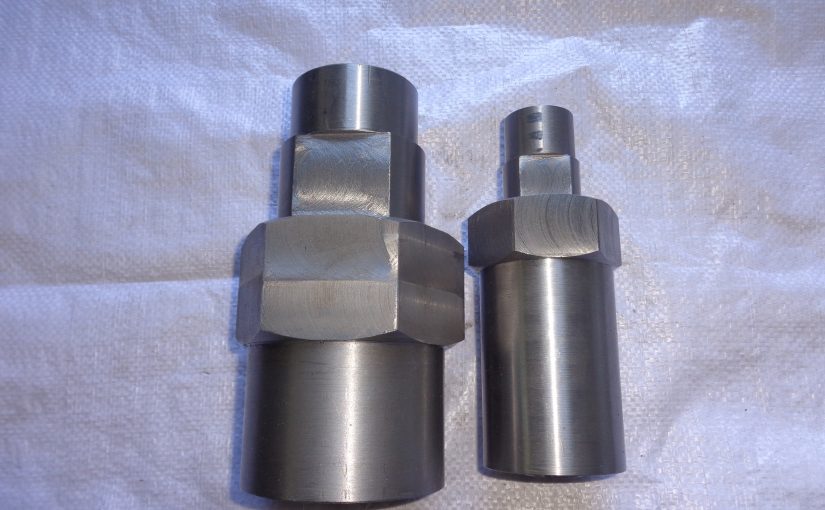

Бобышки трубопроводов ОСТ 26.260.460-99
1. Бобышка ОСТ 26.260.460-99 ; DN 20; PN 40; длина 50 мм; сталь 20; присоединение (вход) под приварку; Приварка- -; присоединение (выход) резьбовое внутренняя;
2. Переходник ОСТ 26.260.460-99 ; DN 15; PN 100; длина 50 мм; сталь 20; присоединение (вход) резьбовое наружная М- 20×1,5; присоединение (выход) резьбовое наружная R 1/2″; KCV не менее 27 Дж/см2 при температуре минус 41 C; расчетная температура: минус 41 C/плюс 200 C;
3. Бобышка ОСТ 26.260.460-99 ; DN 15; PN 40; длина 140 мм; сталь 20; присоединение (вход) под приварку; Приварка- ; присоединение (выход) резьбовое наружная R 1/2″; KCV не менее 27 Дж/см2 при температуре минус 41 C; расчетная температура: минус 41 C/плюс 200 C;
4. Бобышка ОСТ 26.260.460-99 ; DN 15; PN 100; -; сталь 20; присоединение (вход) под приварку;
Приварка- -; присоединение (выход) резьбовое внутренняя; R 1/2″;
5. Бобышка ОСТ 26.260.460-99 ; DN 25; PN 100; -; сталь 20; присоединение (вход) под приварку;
Приварка- -; присоединение (выход) резьбовое внутренняя; G 1″;
6. Бобышка ОСТ 26.260.460-99; DN 20; PN 40; длина 75 мм; сталь 20; присоединение (вход) под
приварку; Приварка- -; присоединение (выход) резьбовое внутренняя;
7. Бобышка ОСТ 26.260.460-99; DN 15; PN 40; длина 140 мм; сталь 20; присоединение (вход) под
приварку; Приварка- -; присоединение (выход) резьбовое внутренняя; М 20×1,5;
Отправляйте ваши заявки на бобышки, штуцера, ниппеля на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
Телефон для связи : WhatsApp.

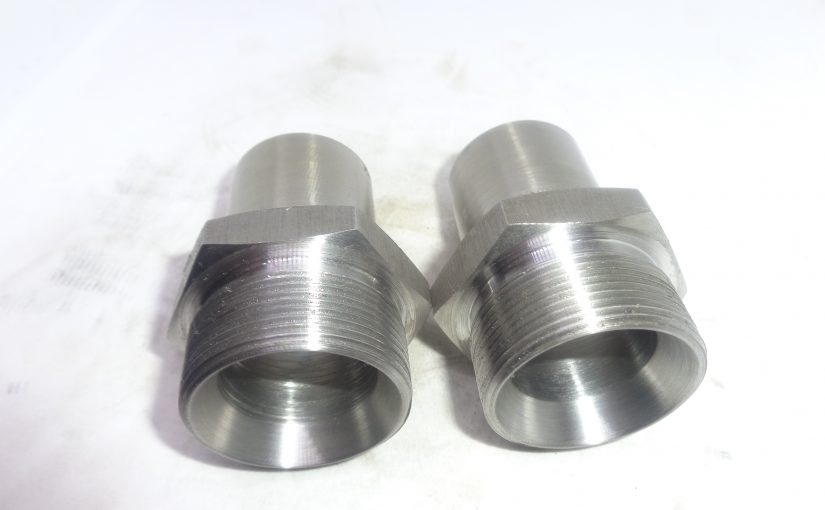

Производство ниппелей по ГОСТу 8967-75
Ниппель. Информацию о ниппелях, соответствующих ГОСТ 8967-75 диапазон условных проходов (Ду):
- ГОСТ 8967-75 – это стандарт, описывающий стальные ниппели.
- Ду (условный проход) – это номинальный внутренний диаметр трубы в миллиметрах.
- Телефон для связи : WhatsApp.
Что можно сказать, исходя из этой информации:
- Тип детали: Ниппель – это соединительная деталь трубопровода с наружной резьбой с обеих сторон. Он предназначен для соединения двух труб или присоединения оборудования к трубе.
- Материал: ГОСТ 8967-75 регламентирует изготовление ниппелей из стали.
- Отправляйте ваши заявки на изготовление на электронную почту или звоните по телефону:
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
Продукция на складе
В наличии на складе фитинги из стали 09Г2С (Сгоны 09г2с, муфты 09г2с, контргайки 09г2с, заглушки 09г2с) ;
Телефон для связи : WhatsApp.
Сгон 09Г2С Ду 15 ГОСТ 8969-75-80 шт.
Контргайка 09Г2С Ду 15 ГОСТ 8968-75-40 шт.
Трубопроводы из стали 09г2с широко используются в обеспечении частных зданий, промышленных центров, а также производственных предприятий. В целом сталь 09г2с отличается рядом весомых преимуществ, среди которых в первую очередь стоит выделить морозостойкость. Так, трубы, изготовленные из представленного вида сырья, выдерживают температурный диапазон рабочих носителей от -70 до +425 градусов (под давлением).

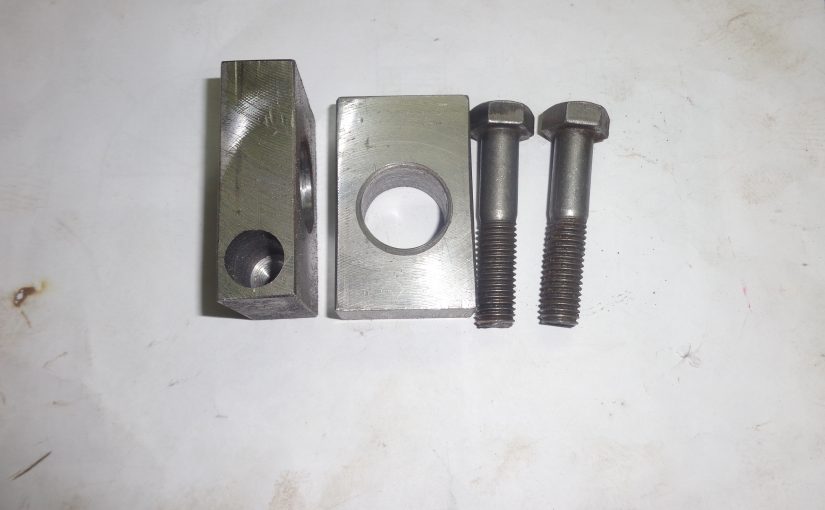

Запчасти для задвижек
Запчасти с трапецеидальной резьбой Tr 50×8 LH; Tr 60×8 LH; Tr 70×10 для задвижек серии 30с912НЖ Ду 500 и 30с907НЖ Ду 400.
-резьбовые втулки;
-шток регулятора ПНД;
-вкладыш бронзовый;
Наша компания изготавливается различные комплектующие и запчасти для трубопроводной арматуры, а также для присоединения ее к трубопроводам высокого, среднего и низкого давления. Запчасти изготавливаются методом токарно-фрезерной обработки из различных сталей и сплавов. Чаще всего использует материалы: сталь 20–30, латунь ЛС-59, нержавеющие стали 08х18н10 и 12х18н10т, жаропрочные стали 12х1мф, 12хма, морозоустойчивые 09г2с, хромистые стали 20х13, 40х и т.д.
В некоторых случаях необязательно заказывать изготовление детали машины «с нуля», а обойтись ремонтом имеющегося изделия. Квалификация наших специалистов и наличие современного оборудования позволяет провести все необходимые работы в кратчайшие сроки и с гарантией качества готового изделия.
Разработка и производство различного промышленного и технологического оборудования по техническому заданию заказчика.
Фитинги для судового трубопровода
Партия фитингов для судового оборудования.
Телефон для связи : WhatsApp.
На любых больших судах применяются сложные трубопроводные системы, по которым транспортируется пар, горючее, вода или смазочные материалы. Для соединения труб применяется арматура, которая называется судовыми фитингами. Эти элементы позволяют подключать различные устройства и оборудование во время монтажа системы трубопровода. Он могут легко выдерживать влияние даже агрессивной рабочей среды. Судовые фитинги необходимы в местах изменения диаметра и направления труб, а также их разветвления на отдельные потоки или объединения в одно целое.
| ИТШЛ.302615.086-01 (556-01.070-02) | Соединение штуцерно-торцевое накидное внахлестку, Ду 6, Ру 10, кор. сталь | 8 |
| ИТШЛ.302615.086-03 (556-01.070-04) | Соединение штуцерно-торцевое накидное внахлестку, Ду 15, Ру 10, кор. сталь | 58 |
| ИТШЛ.302615.086-04 (556-01.070-05) | Соединение штуцерно-торцевое накидное внахлестку, Ду 20, Ру 10, кор. сталь | 21 |
| ИТШЛ.753081.012-02 (556-35.2804-03) | Штуцер промежуточный внахлестку, Ду6, Ру10 | 4 |
| ИТШЛ.753081.012-04 (556-35.2804-05) | Штуцер промежуточный внахлестку, Ду15, Ру10 | 54 |
| ИТШЛ.753081.012-05 (556-35.2804-06) | Штуцер промежуточный внахлестку, Ду20, Ру10 | 13 |
| ИТШЛ.714801.033-07 (554-03.914-08) | Стакан переборочный штуцерный без бурта приварной Ду 15, Ру200, L=240, кор. ст | 2 |
| ИТШЛ.714801.033-10 (554-03.914-11 | Стакан переборочный штуцерный без бурта приварной Ду 20, Ру200, L=245, кор. ст | 4 |
| ИТШЛ.714801.033-01 (554-03.914-02) | Стакан переборочный штуцерный без бурта приварной Ду 6, Ру200, L=120, кор. ст | 2 |
| ИТШЛ.754075.014-03 (938-01.020-4) | Прокладка уплотнительная 15-32/22 М3Р | 58 |
| ИТШЛ.754075.014-04 (938-01.020-5) | Прокладка уплотнительная 20-35/25 М3Р | 21 |
| ИТШЛ.754075.014-01 (938-01.020-2) | Прокладка уплотнительная 6-19/10 М3Р | 8 |
| ИТШЛ.712617.001-03 (555-35.2114-03) | Фланец специальный для выдачи нефтесодержащих вод Ду40 Ру6,3 |
1
|
| ИТШЛ.726071.003-02 (553-03.428-02) | Приварыш на плоскость под цапковую арматуру Ду15 Ру16 сталь | 1 |
| ИТШЛ.718011.005-03 (936-03.078-02) | Пробка спускная Ду15 Ру16 сталь | 1 |
| ИТШЛ.726075.131 (553-E553) | Вварыш путевой под фланцы труб и арматуры Ду65 Ру0,63/1,0 сталь | 1 |
| ИТШЛ.726074.020-02 (553-03.431-02) | Приварыш на трубу под цапковую арматуру стальной Ду15 | 4 |
| ИТШЛ.718011.005-02 (936-03.078-02) | Пробка спускная Ду15, M24x2.0 | 4 |
| ИТШЛ.302633.001 (553-03.703) | Фланец с крышкой Ду50 | 1 |
| ИТШЛ.712402.042 (555-03.061-1) | Фланец плоский приварной переходный стальной Ду80×50 Py10 | 4 |
| ИТШЛ.364815.003-01 | Шпигат палубный запорный с застоем фланцевый стальной Ду80 | 4 |
| ИТШЛ.753081.011-01 | Штуцер промежуточный под сварку внахлестку Ду6 Ру10 Мпа, ст | 11 |
| ИТШЛ.302615.101-02 | Соединение штуцерно-торцевое накидное переходное внахлёстку Ду10/6 Ру 10 Мпа,ст | 6 |
| ИТШЛ.302615.085-01 | Соединение штуцерно-торцовое накидное внахлестку Ду6 Ру10 МПа, ст | 11 |
| ИТШЛ.302615.085-02 | Соединение штуцерно-торцовое накидное внахлестку Ду10 Ру10 МПа, ст | 6 |
| ИТШЛ.753066.006-01 | Штуцер ответвительный Ду6 Ру 4,0 Мпа, ст | 3 |
| ИТШЛ.759122.035 | Гайка-заглушка Ду6 Ру 16,0 Мпа, ст | 3 |
| ИТШЛ.712431.003 | Фланец глухой Ду 100 Ру 10 ст. ОСТ5Р.5536-83 | 1 |
| ИТШЛ.726075.009 (ГС553-8) | Приварыш концевой под фланцы труб и арматуры ‘Ду65, Ру 1,0 Мпа | 1 |
| ИТШЛ.714802.003 (554-35.488-1) | Стакан переборочный Ду20 L=75 | 1 |
| ИТШЛ.759122.007 | Гайка-заглушка, сталь Ду 10, Ру 16 | 1 |
| ИТШЛ.753081.011-03 | Штуцер промежуточный внахлестку Ду 15 Ру 100 ГОСТ5890-78 | 3 |
| ИТШЛ.302615.085-05 | Соединение штуцерно-торцевое накидное внахлестку Ду 25 Ру 100 ст. ГОСТ5890-78 | 9 |
| ИТШЛ.364814.003 (596-03.159-1) | Шпигат палубный с решеткой ввареной в стальную трубу DN50 | 15 |
| ИТШЛ.364814.004 (596-03.160-1) | Шпигат палубный с решеткой ввареной в стальную трубу DN80 | 20 |
| ИТШЛ.726071.018-02 | Приварыш на плоскость под цапковую арматуру G1/2, Сталь , Ру1,6МПа | 1 |
| ИТШЛ.718011.005-09 | Пробка спускная, ст, G1/2 , Ру16 | 1 |
| ИТШЛ.726074.025-02 | Приварыш на трубу под цапковую арматуру G1/2, сталь Ру16 | 3 |
| ИТШЛ.718011.010-09 | Пробка спускная, бронза, G1/2 , Ру16 | 3 |
Единой системы допусков и посадок (ЕСДП)
ГОСТ 25346-89 является основополагающим стандартом Единой системы допусков и посадок (ЕСДП) в рамках Единой системы конструкторской документации (ЕСКД). Однако, он не содержит таблиц рекомендуемых посадок.
Телефон для связи : WhatsApp.
ГОСТ 25346-89 устанавливает:
- Общие положения ЕСДП.
- Термины и определения, используемые в системе допусков и посадок.
- Ряды допусков (обозначаются IT01, IT0, IT1, …, IT18), определяющие величину поля допуска в зависимости от квалитета точности и номинального размера.
- Основные отклонения отверстий (обозначаются буквами A, B, C, …, ZC) и валов (обозначаются буквами a, b, c, …, zc), определяющие положение поля допуска относительно нулевой линии.
- Правила образования и обозначения полей допусков на чертежах (например, Ø50 H7, Ø50 g6).
Для поиска таблиц, содержащих значения предельных отклонений и рекомендации по выбору посадок, вам необходимо обратиться к:
- ГОСТ 25347-82 “Основные нормы взаимозаменяемости. ЕСДП. Поля допусков и рекомендуемые посадки”. Именно этот стандарт содержит таблицы числовых значений предельных отклонений для различных полей допусков и примеры рекомендуемых сочетаний полей для образования посадок с зазором, переходных и с натягом.
Таким образом, ГОСТ 25346-89 является важной теоретической основой ЕСДП, но таблицы с конкретными значениями допусков и рекомендациями по посадкам находятся в других стандартах, в первую очередь в ГОСТ 25347-82.
Существует несколько таблиц, регламентирующих различные аспекты ЕСКД в этой области:
- Таблицы полей допусков и рекомендуемых посадок (например, ГОСТ 25347-82). Эти таблицы содержат значения предельных отклонений для различных квалитетов и основных отклонений, а также рекомендуемые сочетания полей допусков для образования посадок.
- Таблицы предельных отклонений для конкретных квалитетов (например, таблицы h7, h8, h9, h10, h11).
- Таблицы общих допусков формы и расположения поверхностей (например, ГОСТ 30893.2).

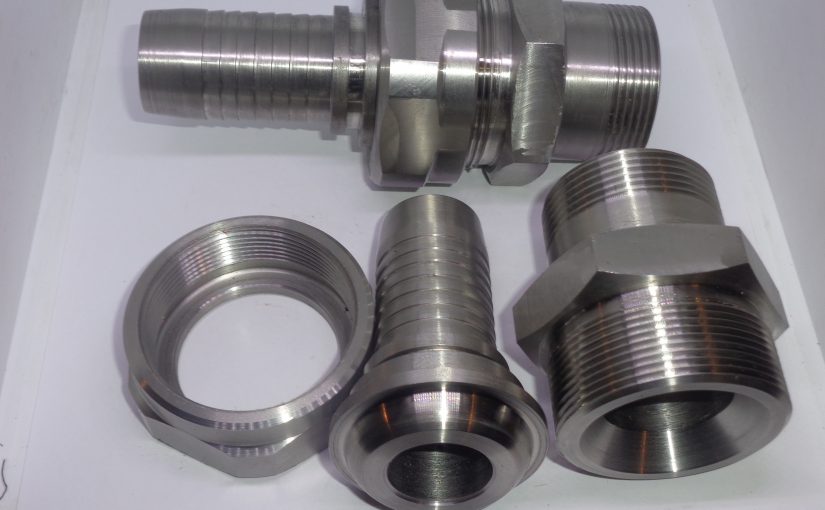

Ниппеля, переходники, заглушки NPT
Переходники, ниппеля, краны, заглушки с резьбой NPT.
Продукция изготовлена по зарубежным стандартам AISI, ASTM, DIN, EN, ASME.
Телефон для связи : WhatsApp.
Переходники служат для соединения элементов с различным диаметром типом резьбы. Например, переходники бывают с внутренней резьбы на наружную. Редуцирующие переходники служат для снижения давления потока за счет увеличения проходного отверстия. Отдельным видом переходников являются фитинги для манометров.
Переходник с внутреный резьбой- внутреный резьба NPT 1/2″-1″ 400 BAR
Переходник с внутренный резьбой 1/2″- внешняя резьба 1″ NPT 1/2″-1″ 400 BAR
Переходник с внешней резьбой внешняя резьба NPT 1/2″-3/4″ 400бар
Переходник с внутренный резьбой внутренняя резьба NPT 1/2″-3/4″ 400бар
Переходник с внешняя резьба 1/2″- внутренный резьбой 1″ NPT 1/2″-1″ 400 BAR
Переходник с внешной резьбой внешной резьба NPT 1/2″-1″ 400бар
Переходник с внутренный резьбой внутренный резьба NPT 3/4″-1″ 400бар
Переходник с внутренный резьбой внутренный резьба NPT 1/2″-1,1/2″ 400бар
Переходник с внешной резьбой внешной резьба NPT 1/2″-2″ 400бар
Переходник с внешной резьбой внешной резьба NPT 3/4″-1,1/2″ 400бар
Переходник с внешняя резьба 3/4- внутренный резьбой 2″ NPT 3/4″-2″ 400 BAR
Переходник с внутренный резьбой 1″- внешняя резьба 1.1/2″ NPT 1″-1,1/2″ 400 BAR
Переходник с внутренный резьбой внутренный резьба NPT 1″-2″ 400бар
Переходник с внутренный резьбой внутренный резьба NPT 1,1/2″-2″ 40бар
Переходник с внутренный резьбой 2″- внешняя резьба 1,1/2″NTP 2″-1,1/2″ 400 BAR
Ниппель с наружной резьбой 20″
Ниппель с наружной резьбой 25″ 1803
Ниппель с наружной резьбой 32″ 1803
Ниппель с внутренной резьбой NPT 3/4″ 400 BAR
Ниппель с внутренной резьбой NPT 1″ 400 BAR
Ниппель с наружной резьбой – в внутренняя резба NPT 2″ 400 BAR
Конический ниппель с внешной резьбой NPT 1/2″ 500 BAR
Конический ниппель с внешной резьбой NPT 3/4″ 500 BAR
Конический ниппель с внешной резьбой NPT 1″ 500 BAR
Конический ниппель с внешной резьбой NPT 2″ 500 BAR
Ниппель с внутренней резьбой NPT 1/2″ 400 BAR
Шаровый кран BHK 1/2″NPT 500 BAR
Шаровый кран BHK 3/4″NPT 400 BAR
Шаровый кран BHK 1″NPT 350 BAR
Шаровый кран BHK 2″NPT 315 BAR
Заглушка с наружней резьбой, Ду 15, 1/2″NTP, ст. 09г2С-12, геом По ГОСТ 8963
Заглушка с наружней резьбой, Ду 25, 1″”NTP, ст. 09г2С-12, геом. по ГОСТ 8963
Заглушка с наружней резьбой, Ду 20, 3/4″”NTP, ст. 09г2С-12, геом. по ГОСТ 8963
