Под «большим диаметром» обычно подразумеваются трубы с размерами сечения от 100×100 мм и выше, часто с толстыми стенками (от 5-10 мм), которые требуют специализированного подхода из-за повышенных нагрузок и рисков деформации. Этот процесс включает гибку или деформацию труб квадратного, прямоугольного или овального сечения для получения криволинейных форм, сохраняя целостность профиля.
Телефон для связи : WhatsApp.
вальцовка профильных труб большого диаметра.
Вальцовка (вальцевание) профильных труб большого диаметра — это метод обработки давлением, где труба проходит через систему валков для постепенного изгиба по заданному радиусу. В отличие от труб малого сечения, здесь акцент на предотвращении смятия стенок, овальности и трещин, что требует мощного оборудования и иногда нагрева. Процесс эволюционировал от ручных станков к гидравлическим и индукционным системам, позволяющим работать с трубами до 300×300 мм и длиной до 12 м. Он востребован в тяжелой промышленности, где нужны крупные криволинейные конструкции без сварных швов.
Отправляйте ваши заявки на вальцовку профильной трубы по чертежу на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
Технология процесса вальцовки.
Технология вальцовки больших профильных труб основана на пластической деформации под давлением, с учетом повышенной жесткости материала. Для труб большого сечения часто применяется горячая вальцовка с нагревом высокочастотными токами (ВЧ-нагрев), чтобы снизить сопротивление и избежать дефектов. Основные этапы:
- Подготовка: Очистка трубы, измерение, нагрев (если нужно) до 800-1000°C для толстостенных изделий.
- Подача: Труба фиксируется между валками, адаптированными под профиль (с пазами для квадратного/прямоугольного сечения).
- Деформация: Многопроходная прокатка с постепенным увеличением давления. Радиус изгиба регулируется положением валков; минимальный радиус — 5-10 диаметров сечения.
- Контроль: Использование шаблонов, лазерных сканеров для проверки геометрии; охлаждение и снятие напряжений.
Для больших труб (от 150 мм) риск смятия выше, поэтому применяют опоры или наполнители (песок, смола). Параметры зависят от материала: сталь требует большего усилия, чем алюминий.
Таблица ключевых параметров:
| Этап | Описание | Ключевые параметры |
|---|---|---|
| Подготовка | Очистка и нагрев | Сечение (100-300 мм), стенка (5-20 мм), материал |
| Подача | Фиксация в валках | Зазор (адаптирован), температура (до 1000°C) |
| Деформация | Прокатка | Скорость (1-5 м/мин), усилие (50-200 т), радиус (от 1 м) |
| Завершение | Проверка | Допуски (±2-5 мм), охлаждение |
Для больших профильных труб нужны мощные станки, способные выдерживать высокие нагрузки:

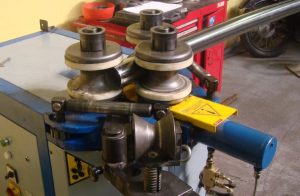

- Трехвалковые гидравлические станки: Базовые для сечений до 200 мм. Два фиксированных валка, один подвижный; мощность до 100 кВт. Подходят для холодной вальцовки, но для больших — с нагревом.
- Четырехвалковые станки с ЧПУ: Для точной работы с трубами до 300 мм. Дополнительный вал минимизирует плоские зоны; интегрированы системы ВЧ-нагрева и автоматизации.
- Специализированные линии: Индукционные трубогибы для диаметров свыше 200 мм, с усилием до 500 т. Примеры: станки типа Sahinler или отечественные аналоги от «Уралмаш».
Дополнительно: системы охлаждения, датчики деформации. Стоимость — от 5 млн руб. за промышленные модели.
Применения вальцовки профильных труб большого диаметра.
Процесс используется для создания крупногабаритных элементов:
- Строительство: Арки для мостов, стадионов, промышленных зданий.
- Нефтегазовая отрасль: Гнутые отводы, змеевики для трубопроводов большого диаметра.
- Машиностроение: Рамы тяжелой техники, каркасы кранов.
- Энергетика: Элементы теплообменников, котлов.
- Архитектура: Декоративные конструкции, навесы.
В России востребовано в инфраструктурных проектах, как трубопроводы «Северный поток».
Преимущества и недостатки.
Преимущества:
- Точность изгиба без потери прочности.
- Экономия: Нет отходов, интеграция в производство.
- Масштаб: Подходит для серийного выпуска крупных деталей.
- Универсальность: Работает с нержавейкой, сталью.
Недостатки:
- Высокая стоимость оборудования и энергозатраты на нагрев.
- Ограничения по минимальному радиусу (риск деформации).
- Требует квалифицированных операторов.
- Для очень больших труб (>400 мм) — переход к другим методам (штамповка).
