Радиусы и углы гиба труб

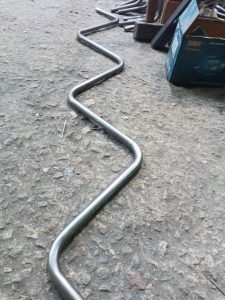

Одним из ключевых аспектов является гибка труб, которая позволяет адаптировать трубы под сложные геометрии без необходимости в дополнительных соединениях. Руководящий документ РД 24.203.03-90 «Радиусы и углы гиба труб«, утвержденный Министерством тяжелого машиностроения СССР в 1990 году и введенный в действие с 1 января 1991 года, представляет собой важный нормативный материал, устанавливающий стандарты для радиусов и углов гиба различных типов труб. Этот документ предназначен для применения в производстве, особенно в холодильной технике и смежных отраслях, но его принципы актуальны и в общем машиностроении.

Телефон для связи : WhatsApp.

Документ не распространяется на гибку калачей, змеевиков и труб в составе компрессорных холодильных установок, но охватывает медные, стальные бесшовные, коррозионно-стойкие и водогазопроводные трубы. В этой обзорной статье я разберу ключевые положения РД 24.203.03-90, выделю основные методы гибки, таблицы с рекомендациями и практические аспекты применения. Информация основана на анализе документа, доступного в открытых источниках.

Общие положения

Документ начинается с общих положений, подчеркивающих факторы, влияющие на минимальный радиус гиба (R). Эти факторы включают:

  • Механические свойства материала трубы.
  • Способ гибки и наличие специализированного оборудования.
  • Отношение толщины стенки (δ) к наружному диаметру (D).
  • Угол гиба.
  • Допустимое утонение стенки и гофрированность трубы.

Радиус гиба измеряется относительно оси трубы, как показано на схеме в документе.

Способы гибки труб.

РД выделяет шесть основных способов гибки:

  1. В холодном состоянии без наполнителя.
  2. В холодном состоянии с наполнителем.
  3. В холодном состоянии на трубогибочных станках с дорном.
  4. В горячем состоянии с наполнителем.
  5. В горячем состоянии с наполнителем в ручных приспособлениях.
  6. На специальных трубогибочных станках.

Наиболее прогрессивным признан метод гибки в холодном состоянии с наполнителем, так как он минимизирует деформации и позволяет достигать меньших радиусов без потери качества.

Зависимость радиуса гиба от параметров.

В таблицах 1 и 2 документа приведена зависимость минимального радиуса гиба от отношения δ/D и способа гибки. Например:

Таблица 1: Минимальный радиус гиба R в зависимости от отношения δ/D (для холодных методов).

Отношение δ/D Без наполнителя С наполнителем
0,02 4,0D 3,6D
0,03 2,5D 2,0D
0,04 1,5D 1,0D
0,05 1,0D 0,5D

Таблица 2: Минимальный радиус гиба для других методов (в зависимости от δ/D).

Способ гибки Диапазон δ/D Минимальный R
Горячая с наполнителем >0,04–0,05 0,5D–1,0D
На станках с дорном (холодная) >0,04–0,05 0,5D–1,0D
Горячая в ручных приспособлениях (стенка до 2,8 мм) >0,04–0,05 0,5D–1,0D
Горячая в ручных приспособлениях (стенка >3 мм) 0,04–0,05 1,0D–1,5D
На специальных станках 1,0D–2,5D
Для водогазопроводных труб по ГОСТ 3262 радиус гиба рекомендуется равным 3D.

Углы гиба.

Углы гиба труб должны выбираться в соответствии с ГОСТ 8908 и составлять: 15°, 30°, 45°, 60°, 90°, 120°, 150°, 180°. Это обеспечивает стандартизацию и совместимость элементов трубопроводов.

Радиусы гиба труб.

Основная часть документа — раздел 2, посвященный радиусам гиба. Здесь приведена таблица 3 с минимальными радиусами для различных номинальных размеров труб из меди (по ГОСТ 617), медных и алюминиевых сплавов, стальных бесшовных (по ГОСТ 8732, 8734), коррозионно-стойких (по ГОСТ 9940, 9941) и водогазопроводных (по ГОСТ 3262). Номенклатура труб соответствует РД 26-03-68.

Таблица 3 охватывает широкий диапазон размеров — от 6×1,0 мм до 219×22,0 мм. Для каждого размера указаны минимальные R для разных способов гибки. Например:

  • Для медной трубы 6×1,0 мм: R = 12 мм (без наполнителя), 9 мм (с наполнителем), 6 мм (с дорном) и т.д.
  • Для крупных стальных труб, таких как 219×6,0–10,0 мм: R = 876 мм (без наполнителя), 657 мм (с наполнителем), 219 мм (с дорном).

Документ подчеркивает, что для сокращения количества специальных роликов и переналадок станков при холодной гибке труб одного диаметра рекомендуется унифицировать радиусы.

Практическое применение и рекомендации.

В практике конструирования трубопроводов РД 24.203.03-90 помогает избежать дефектов, таких как утонение стенки или образование гофр, что критично для обеспечения герметичности и прочности. Например, при проектировании систем в тяжелом машиностроении или холодильной технике выбор минимального радиуса позволяет оптимизировать компоновку, но требует учета допустимых деформаций (обычно утонение не более 15–20%).

Несмотря на то что документ датирован 1990 годом, его положения остаются актуальными, хотя современные технологии (например, CNC-станки) позволяют достигать еще меньших радиусов. Рекомендую комбинировать с актуальными ГОСТами и расчетами по прочности.

В заключение, РД 24.203.03-90 — ценный инструмент для инженеров, обеспечивающий стандартизацию гибки труб. Для детального изучения рекомендую ознакомиться с полным текстом документа.
