Зенкер — это один из важнейших режущих инструментов в металлообработке. Его используют после сверления для повышения качества отверстий, снятия заусенцев и подготовки мест под крепёж. Без зенкера невозможно получить аккуратную и технологичную деталь.
Что такое зенкер и зачем он нужен?
Зенкер — многолезвийный осевой инструмент, который вращается вокруг своей оси и обрабатывает уже существующие отверстия. В отличие от сверла, зенкер имеет больше режущих кромок (обычно 3–6), что обеспечивает лучшую чистоту поверхности и точность.
Основные задачи зенкера:
- Снятие заусенцев после сверления.
- Создание фасок под головки винтов и болтов.
- Увеличение диаметра отверстия.
- Обработка посадочных мест (цекование).
- Зачистка торцевых поверхностей вокруг отверстия.
- +7 (495) 223-64-73
+7 (495) 726-11-08 - E-mail: air2013@yandex.ru
- Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.
Основные виды зенкеров.

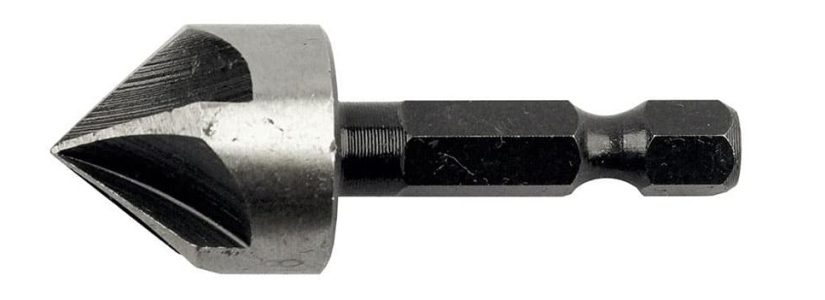

1. Конические зенкеры (зенковки) Самый популярный тип инструмента. Предназначен для получения конической фаски на входе в отверстие.
- Углы конусов: 60°, 75°, 90° (самый распространённый), 120°.
- Применение: снятие острых заусенцев, подготовка отверстий под потайные и полупотайные винты.
- Именно конический зенкер чаще всего используют студенты и начинающие токари/фрезеровщики.
2. Цилиндрические зенкеры (цековки) Создают цилиндрическое углубление с плоским дном.
- Применение: утопление головок болтов заподлицо с поверхностью детали, обработка бобышек, подготовка места под шайбу.
- Имеют направляющую цапфу для точного центрирования в отверстии.
3. Торцевые (торцовые) зенкеры Используются для подрезки и зачистки торцевой поверхности вокруг отверстия. Обеспечивают перпендикулярность и ровность бобышек.
Классификация зенкеров по конструкции.
- Цельные зенкеры — изготовлены из одного куска быстрорежущей стали (Р6М5, Р18, HSS). Самый распространённый вариант в мастерских и учебных лабораториях.
- Сборные зенкеры — имеют сменные режущие ножи или пластины. Удобны в эксплуатации, так как можно заменить только изношенную часть.
- Насадные зенкеры — крепятся на оправку. Применяются при обработке отверстий большого диаметра.
- Твердосплавные зенкеры — с напаянными или механически закреплёнными твердосплавными пластинами. Используются на станках с ЧПУ при высоких скоростях резания.
Зенкер, зенковка и развёртка — в чём разница?
Часто эти названия путают. Кратко:
- Зенковка — это, по сути, конический зенкер.
- Зенкер — общее название инструмента (конический и цилиндрический).
- Развёртка — инструмент для чистовой высокоточной обработки отверстия (допуски H7, H6). Зенкер даёт более грубую обработку.
Полезные советы по выбору и эксплуатации.
- Выбирайте угол зенковки в зависимости от типа крепежа (90° — универсальный выбор).
- Для мягких материалов (алюминий, пластик) можно работать на высоких оборотах.
- При обработке стали и чугуна обязательно используйте смазочно-охлаждающую жидкость.
- Не пытайтесь зенкером исправить сильно смещённое отверстие — инструмент может сломаться.
Хорошее владение зенкерами — обязательный навык для любого механика, слесаря, токаря и инженера-технолога. Правильно подобранный инструмент значительно повышает качество изделий и скорость работы.
