Токарные хитрости часть 1

как получать идеально чистые поверхности ?

(из опыта токаря с 20-летним стажем на универсалах и ЧПУ)

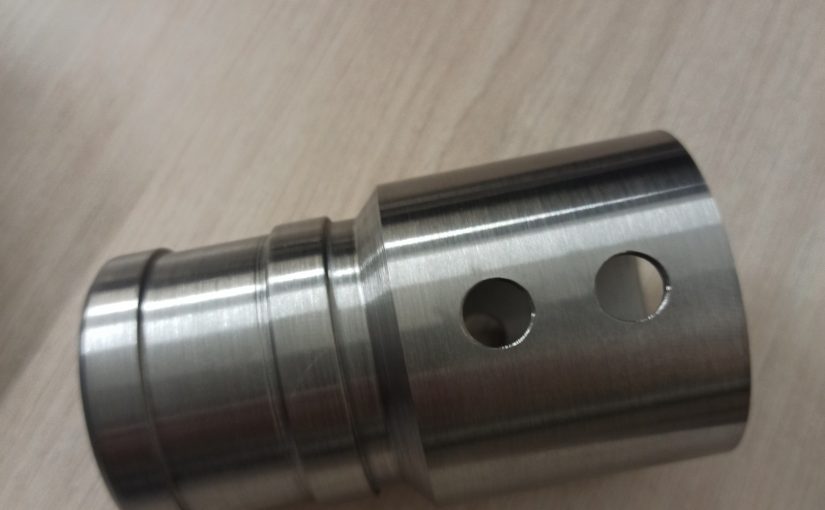

За 20 лет стажа пришлось работать на разных станках: от 16К20 до DMG Mori CTX beta 1250 TC и корейцев Doosan. И если точность размеров сейчас решают жёсткость станка, компенсация и измерительные щупы, то чистота поверхности как была, так и остаётся в основном в руках токаря. Можно иметь станок за 60 млн и получать Ra 1,6 там, где на старом 1М63 при правильных руках выходит Ra 0,4.

Телефон для связи : WhatsApp.

 Что реально работает в 2025 году ?

1. Геометрия пластины — 80% чистовой поверхности.

  • Забудьте про универсальные ромбические CNMG 120408 на чистовую. Они для черновой и получерновой.
  • Лучшая чистовая пластина в мире на сегодняшний день — почти всегда с углом в при ромбе 95° (VNMG, VNGA, VCMT) или пластины типа Wiper.
  • Радиус при вершине: для обычной стали 0,2–0,4 мм — золотая середина. Больше 0,8 мм — уже начинает «плыть» профиль и появляется волна.
  • Wiper-геометрия (двойной радиус или плоская грань за радиусом) даёт прирост чистоты в 2–3 раза при тех же режимах. Sandvik, Iscar, Kennametal, Walter, TaeguTec — у всех есть свои «Wiper». Наши «ВБМТ» (ВНИТС) тоже делают приличные пластины с Wiper под маркой WBMT/WBGT.
  • +7 (495) 223-64-73
    +7 (495) 726-11-08
  • Порядок оформления заказов — способы оформления заказа на токарные работы и металлообработку.

2. Режимы резания «на чистовую».

Главное правило, которое знают все старые токари и почти никто из молодых: Чем выше скорость — тем чище поверхность (до определённого предела). Примеры, которые я использую каждый день:

Сталь 40Х, 45, 30ХГСА:

  • Подача 0,05–0,12 мм/об (чем меньше диаметр и тоньше стенка — тем меньше подача);
  • Скорость резания 280–380 м/мин твердосплавом с покрытием TiAlN+AlCrN;
  • Глубина 0,1–0,3 мм;

Нержавейка 12Х18Н10Т, AISI 304/316:

  • 180–250 м/мин;
  • Подача 0,04–0,08 мм/об;
  • Обязательно пластина с острой кромкой и положительной геометрией (типа CCGT…AL, DCGT…AL);

Алюминий:

  • 800–1500 м/мин;
  • Подача до 0,25 мм/об;
  • Пластина с полированным стружколомом и огромным передним углом (PCD или чистый твердый сплав без покрытия);

Титан:

  • 60–120 м/мин;
  • Подача 0,03–0,06 мм/об;
  • Обязательно обильное охлаждение через инструмент и пластина с очень острой кромкой.

3. Жёсткость системы СПИД — Главное.

Самая частая причина «ряби» и Ra 3,2 вместо 0,8 — дрожание резца. Что делаем:

  • На универсалах: вылет резца не больше 1,5–2 диаметров державки. Лучше борштанга или монолитная твердосплавная заготовка.
  • На ЧПУ: используем антивибрационные оправки Sandvik Silent Tools, Kennametal SteadyLine, российские «Технополис» тоже делают неплохие.
  • При обработке тонкостенных  или габаритных (длинных) деталей  — люнет! Даже на ЧПУ. Подвижный люнет с роликами НС-Ш — это хороший вариант. Ra растет в разы.

4. СОЖ — не экономим.

  • Давление минимум 20–30 бар через инструмент (на универсальных станках — концентрация  8–10% и направленная струя точно в зону резания).
  • Для нержи и жаропрочки —  СОЖ с хорошими охлаждающими свойствами.
  • Алюминий — 12–15% эмульсия + присадки против налипания.

5. Старые «дедовские» приёмы, которые до сих пор работают лучше любых вайперов.

  • «Обратная подача» (от большего диаметра к меньшему) при обтачивании длинных валов — убирает конусность и улучшает чистоту.
  • «Пружинный проход» — ставим подачу 0,01–0,02 мм/об и глубину 0,03–0,05 мм на уже готовую поверхность. Делается за 5–10 секунд, а чистота прыгает с Ra 1,2 до Ra 0,32.
  • Резец с широкой фаской 0,1–0,15 мм × 10–15° вместо радиуса — для инструментальных сталей типа 9ХС, У8 при обработке на универсале.

6. Особенности ЧПУ, о которых молчат технологи.

  • Включите функцию High Speed (G05.1, AICC, AICC2, Nano Smoothing и т.п.) — сглаживание траектории даёт +30–50% к чистоте.
  • Постоянная скорость резания G96 + ограничение максимальных оборотов.
  • Используйте цикл G71/G72 с параметром «финишный припуск» 0,1–0,2 мм и отдельный чистовой контур G70 с нужной подачей.
  • На Fanuc включайте Look-Ahead 200–1000 блоков — без рывков , получается чище поверхность.

7. Российские пластины, которые реально тянут.

  • ВНИТС (Томск) — серия ТТК20, ТМК10 с Wiper — почти не уступают Sandvik 2050/2060.
  • КЗТС (Кировград) — пластины с покрытием AlTiN+TiSiN для нержи.
  • «Валери» и «НПО Техномаш» — делают PCD для алюминия дешевле Seco в 3 раза и почти так же держат.

Идеальная поверхность — это всегда комплекс мер: правильная пластина , правильные режимы, жёсткость, хорошее охлаждение, чуть-чуть «руками довести». На современном ЧПУ с пластинами  Wiper и антивибрационными оправками Ra 0,4–0,63 — это обыденность. На старом универсале с правильно заточенным резцом из Т15К10 или ВК8 или твердосплавом с пружинным проходом — тоже вполне реально.
