революция в фиксации деталей на производстве.
В современном машиностроении, где сложные геометрии деталей становятся нормой, традиционные тиски часто уступают место инновациям. Фрактальные тиски — это прорывная технология, сочетающая принципы фрактальной геометрии с механикой захвата. Разработанные для адаптивной фиксации, они позволяют зажимать объекты любой формы без деформации, что критично для высокоточной обработки.
Телефон для связи : WhatsApp.
Принцип работы.

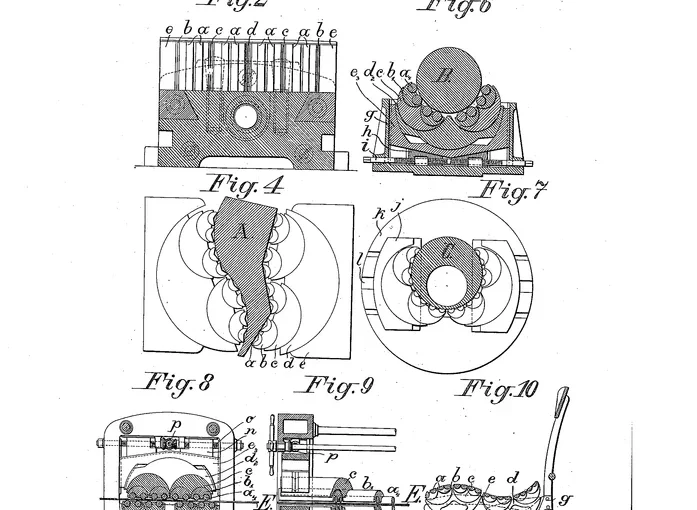

Фрактальные тиски основаны на многоуровневой структуре захватов, напоминающей фракталы — самоподобные фигуры, где каждый элемент повторяет общую форму в меньшем масштабе. Основные компоненты: серия полукруглых губок, вложенных друг в друга как матрёшки. При сжатии (мануальном, пневматическом или гидравлическом) внутренние сегменты самостоятельно подстраиваются под контуры детали, распределяя усилие равномерно. Максимальный зажим достигает 100–150 мм, с усилием до 5000 Н.
Ключевой фишкой является «инверсия»: губки могут развернуться наружу, фиксируя деталь изнутри — идеально для полых или рельефных поверхностей. Материалы — закалённая сталь или алюминиевые сплавы с антикоррозийным покрытием, обеспечивающие долговечность в цеховых условиях.
Преимущества в производстве.
В отличие от жёстких тисков, фрактальные минимизируют риск царапин и деформаций, что актуально для аэрокосмических и медицинских компонентов. Они сокращают время на переустановку на 40%, интегрируясь с ЧПУ-станками. Экономия: меньше брака, выше скорость серийного выпуска. По данным Kickstarter-проектов, такие тиски стали хитом среди мастерских.
+7 (495) 223-64-73
+7 (495) 726-11-08
Другие виды металлообработки на заказ
Примеры применения при обработке деталей.
- Фрезерование лопаток турбин. На нашем заводе фрактальные тиски фиксируют асимметричные лопатки (длина 200 мм) для 5-осевой фрезеровки. Традиционные тиски требовали шаблонов; здесь захваты обхватывают криволинейные кромки, обеспечивая точность ±0,01 мм. Результат: цикл обработки сократился с 15 до 8 мин/деталь.
- Токарная обработка валов с пазами. Для валов диаметром 50–100 мм с неравномерными пазами тиски зажимают изнутри, предотвращая вибрацию. Пример: серия шестерён для редукторов — фиксация без подкладок, токарный станок обрабатывает на 20% быстрее, без микротрещин.
- Сверление и расточка полых цилиндров. В производстве гидроцилиндров (внутр. Ø 80 мм) инвертированные губки захватывают изнутри, позволяя доступ к торцам. Это решает проблему с тонкостенными деталями: усилие распределяется фрактально, исключая вмятины. Эффект: брак снизился на 15%.
- Ювелирная и микрообработка. Хотя мы фокусируемся на крупносерийном, аналоги используются для прототипов: фиксация шестерёнок (5–10 мм) в EDM-обработке. Захваты подстраиваются под микрорельеф, обеспечивая чистоту поверхности Ra 0,4 мкм.
Перспективы внедрения.
Фрактальные тиски — не нишевое решение, а стандарт будущего. Мы тестируем модели MetMo для интеграции в роботизированные линии. Стоимость окупается за 6–12 месяцев за счёт снижения отходов. Рекомендую коллегам: инвестируйте в адаптивность — это ключ к конкурентоспособности.
В заключение, эти тиски трансформируют обработку, делая её гибкой и точной. На нашем предприятии они уже доказали эффективность; впереди — масштабирование.
