Чертёж ГОСТ 5890-78

Чертёж ГОСТ 5890-78 — это набор чертежей и таблиц размеров, приведённых непосредственно в самом стандарте ГОСТ 5890-78 «Соединения труб штуцерно-торцовые. Технические условия».

Телефон для связи : WhatsApp.

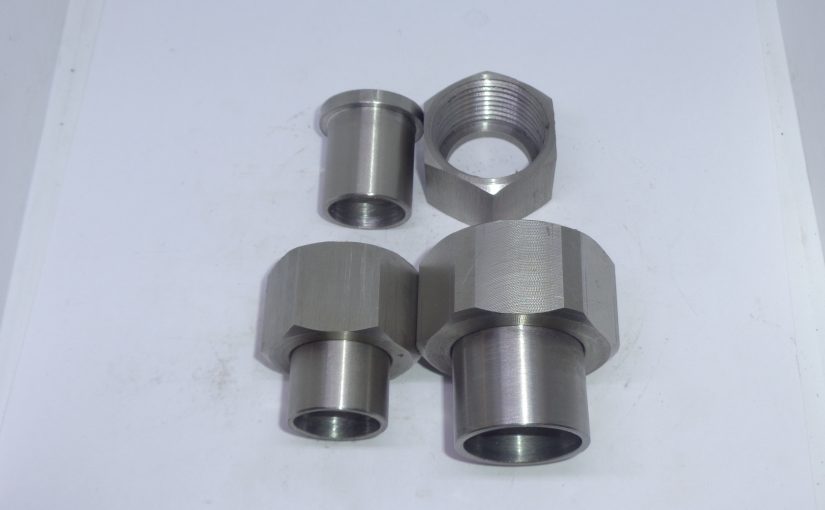

Стандарт содержит 9 чертежей (черт. 1–9) и 7 таблиц размеров (табл. 1–7), где детально показана конструкция всех типов соединений и отдельных деталей (штуцер, ниппель, гайка и т.д.).

• Отправляйте ваши заявки на штуцерно-торцевые соединения на электронную почту или звоните по телефону:

  +7 (495) 223-64-73
  +7 (495) 726-11-08

  E-mail: air2013@yandex.ru

Основные чертежи в ГОСТ 5890-78.

• Черт. 1 — Тип 1: Соединение штуцерно-торцовое накидное внахлёстку (самый распространённый, ШТС 1- ГОСТ 5890-78)
• Черт. 2 — Тип 2: Соединение накидное встык.
• Черт. 3 — Тип 3: Соединение накидное переходное внахлёстку.
• Черт. 4 — Тип 4: Соединение накидное переходное встык.
• Черт. 5 — Тип 5: Штуцер приварной.
• Черт. 6 — Тип 6: Штуцер промежуточный для соединения внахлёстку.
• Черт. 7 — Тип 7: Штуцер промежуточный для соединения встык.
• Черт. 8 — Типы 8 и 9: Штуцеры с буртиком.
• Черт. 9 — Тип 10: Штуцер ответвительный.

•
