Как выбрать штуцер для шлангов?

Штуцер (фитинг, переходник или «ёлочка») — это соединительный элемент, который позволяет надёжно присоединить гибкий шланг к оборудованию (насосу, крану, баку, трубопроводу) или соединить два шланга между собой. Один конец обычно имеет резьбу, второй — ребристый наконечник («ёлочку» или «ёрш»), который плотно входит в шланг и удерживается хомутом.

Такие штуцеры применяются в системах полива, водоснабжения, дренажа, пневматике, гидравлике низкого/среднего давления, аквариумистике, автосервисе, перекачке топлива, химических жидкостей и даже газовых системах.

О всех нюансах заказа можно узнать по контактному телефону:

+7 (495) 223-64-73
+7 (495) 726-11-08

E-mail: air2013@yandex.ru

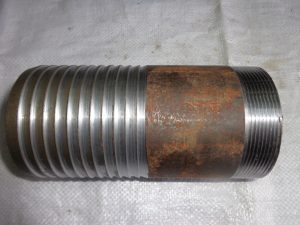

штуцер елочка, штуцер под приварку, штуцер по чертежу, штуцер ерш

Основные виды штуцеров для шлангов.

  • С резьбой (самые распространённые):
    • С наружной резьбой (НР, male) — вворачивается в оборудование.
    • С внутренней резьбой (ВР, female) — для соединения с наружной резьбой.
  • Без резьбы («ёлочка-ёлочка» или соединительный) — для стыковки двух шлангов (прямой или переходной с разными диаметрами).
  • Угловые (90°) — когда нужно изменить направление потока.
  • Переходные — соединяют шланги или трубы разного диаметра.
  • Поворотные, быстросъёмные (quick connect), тройники, крестовины — для сложных разветвлений или удобного отключения.
  • Приварные — для постоянного монтажа в металлические трубы.

Материалы изготовления.

  • Латунь — самый популярный универсальный вариант: коррозионностойкий, хорошо подходит для воды, воздуха, топлива, невысоких температур.
  • Нержавеющая сталь (AISI 304/316) — для агрессивных сред (кислоты, щёлочи), пищевых систем, высокого давления и температуры.
  • Обычная сталь или оцинкованная — для высоких давлений, но требует защиты от коррозии.
  • Пластик/полипропилен — дешёвый, химически стойкий, но только для низкого давления (обычно до 5–10 бар) и умеренных температур.
  • Алюминий — лёгкий, подходит для воды, но менее прочный.

Выбор материала зависит от:

  • Перекачиваемой среды (вода, бензин, кислота, масло).
  • Рабочего давления и температуры.
  • Требований к гигиене или искробезопасности.

Пошаговая инструкция: как правильно выбрать штуцер.

  1. Определите условия эксплуатации.

    • Какая жидкость или газ будет проходить?
    • Рабочее давление (низкое <5–10 бар, среднее/высокое).
    • Температурный диапазон.
    • На улице (нужна коррозионная стойкость) или внутри.

  2. Измерьте шланг — это самый важный шаг! Измерьте внутренний диаметр (ID) шланга штангенциркулем. Диаметр «ёлочки» должен быть немного больше внутреннего диаметра шланга (обычно на 1–3 мм или 5–15%), чтобы шланг надевался с усилием, но не рвался. Слишком маленький штуцер — будет протекать. Слишком большой — шланг не налезет или треснет.

    Примерная таблица соответствий (ориентировочная, всегда проверяйте свой шланг):

    Резьба штуцера Диаметр резьбы (примерно, мм) Рекомендуемый внутренний диаметр шланга (мм)
    ½» 19 16
    ¾» 24 19
    1″ 31 25
    1¼» 39 32
    1½» 44 38
    2″ 58 50

    Для маленьких шлангов (пневматика, аквариум): 6, 8, 10, 12 мм и т.д.

  3. Выберите тип и размер резьбы. Измерьте резьбу на вашем оборудовании (насос, кран и т.д.). Учитывайте стандарт: чаще всего BSP (G) или NPT. Важно: 1″ резьба ≠ ровно 25,4 мм по наружному диаметру — это условный проход.

  4. Обратите внимание на «ёлочку».

    • Количество и высота барбов (рёбер) — больше барбов = лучше фиксация (особенно при вибрации или давлении).
    • Для мягких шлангов (ПВХ, силикон) достаточно 2–3 барбов. Для жёстких — больше.

  5. Дополнительные требования.

    • Для пищевых или питьевых систем — только нержавейка или сертифицированный пластик.
    • Для высокого давления или пульсаций — металл + усиленные хомуты.
    • Совместимость: материал штуцера не должен реагировать со средой или шлангом.

Полезные советы по монтажу и эксплуатации.

  • Смажьте «ёлочку» мыльным раствором или силиконовой смазкой — шланг легче наденется.
  • Всегда используйте хомуты (червячные, пружинные или Tiger clamp) — особенно при давлении выше 2–3 бар.
  • Для надёжности при высоком давлении ставьте два хомута.
  • После сборки обязательно проверьте соединение под рабочим давлением на утечки.
  • Не перетягивайте резьбу и не используйте ФУМ-ленту там, где не нужно (иногда достаточно прокладки).

Распространённые ошибки при выборе.

  • Покупка «на глаз» без точного замера внутреннего диаметра шланга.
  • Ориентация только на наружный диаметр шланга.
  • Игнорирование материала (латунь в агрессивной среде быстро выйдет из строя).
  • Экономия на хомутах или выборе дешёвого пластика для высокого давления.
  • Несоответствие резьбы (путают дюймы и миллиметры).

Правильно подобранный штуцер обеспечит герметичность, долговечность и отсутствие протечек на годы.

Если у вас есть конкретные параметры — напишите:

  • Внутренний диаметр шланга,
  • Материал шланга,
  • Диаметр и тип резьбы на оборудовании,
  • Что перекачивается (вода, топливо и т.д.),
  • Примерное давление и температура,

— и я помогу подобрать точный вариант или порекомендую, на что обратить внимание при покупке.
