Аналоги угольников по ГОСТам в стандарте ASME B16.9.

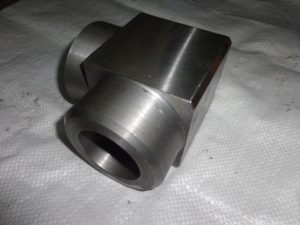

Угольники по указанным ГОСТам (22799-83, 22800-83, 22820-83) предназначены для высоконагруженных трубопроводов с давлением свыше 10 МПа (до 100 МПа) и температурой до +510°C, с резьбовыми концевыми фланцами для линзового уплотнения. Они точеные (из цельной заготовки) и применяются в агрессивных средах (нефтехимия, удобрения).
Телефон для связи : WhatsApp.
Стандарт ASME B16.9 («Factory-Made Wrought Buttwelding Fittings») регулирует сварные (butt-welding) фитинги из кованой стали, включая угольники (elbows), для размеров NPS 1/2–48 (DN 15–1200). Это наиболее близкий аналог по назначению (изменение направления потока на 90° или 45°), но с ключевыми отличиями:
- Соединение: Сварное (bevel ends по ASME B16.25), а не резьбовое/фланцевое. Для фланцевых систем в ASME используются комбинации с ASME B16.5 (фланцы) или ASME B16.11 (резьбовые/розеточные фитинги для низких давлений).
- Давление: Зависит от класса фланца (Class 150–2500 по ASME B16.5, эквивалентно до ~41 МПа для Class 2500 при комнатной T), но для высокого давления >10 МПа применяют Chapter IX ASME B31.3 (High Pressure Piping).
- Материалы: Аналогичные — углеродистые (A234 WPB), легированные (A234 WP5/WP11), нержавеющие (A403 WP304/316), дуплексные стали. Толщина стенки по Schedule (SCH 10–XXS).
- Особенности: Крутозагнутые (LR, R=1.5D) предпочтительны для снижения гидравлического сопротивления; короткорадиусные (SR, R=1D) — для компактных систем. Для высокого давления избегают резких изгибов, чтобы минимизировать потери давления.
Прямых эквивалентов нет из-за разницы в соединении, но функциональные аналоги — butt-weld elbows. Ниже сравнение в таблице (диаметры Dy/NPS сопоставимы: Dy 6–200 мм ≈ NPS 1/8–8).
Отправляйте ваши заявки на стальные угольники на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
| ГОСТ / Тип угольника | Аналог в ASME B16.9 | Диапазон размеров (NPS/DN) | Давление (Class, МПа) | Основные отличия и применение |
|---|---|---|---|---|
| 22799-83 Угольники с резьбовыми фланцами (90°) | 90° Long Radius Elbow (butt-weld) + Flanges по ASME B16.5 | NPS 1/2–8 (DN 15–200) | Class 900–2500 (~6–41) | Сварка вместо резьбы; для высокого P — комбинировать с фланцами Class 1500/2500. Используют в high-pressure piping (B31.3 Ch. IX). |
| 22800-83 Угольники с ответвлениями и фланцами (90° с боковым отводом) | Reducing Tee или Branch Connection (с elbow) + Flanges | NPS 1/2–8 (DN 15–200) | Class 900–2500 (~6–41) | Нет монолитного угольника с отводом; tee по B16.9 для ответвлений. Для агрессивных сред — из A403 SS. |
| 22820-83 Равнопроходные угольники (90°, без фланцев) | 90° Long Radius Elbow (butt-weld) | NPS 1/2–8 (DN 15–200) | Class 900–2500 (~6–41) | Прямой аналог по конструкции; точность по толщине стенки (SCH 80–160 для высокого P). Предпочтителен LR для снижения турбулентности. |
| Угольники с фланцами ГОСТ 22800-83 (вариант с фланцами) | Flanged Elbow Assembly (elbow B16.9 + weld neck flanges B16.5) | NPS 1/2–8 (DN 15–200) | Class 1500–2500 (~10–41) | Компонентная сборка; линзовое уплотнение заменяется на ring joint (RJ) или raised face (RF). Для T>400°C — легированные стали. |
- Расчет давления: По ASME B31.3, минимальная толщина стенки t = (P D)/(2(SE + PY)), где P — давление, D — диаметр, S — допустимое напряжение, E — коэффициент качества, Y — коэффициент. Для высокого P (>Class 2500) применяют специальные правила Chapter IX.
- Преимущества ASME B16.9: Лучшая гидродинамика (меньше потерь на 20–30% vs SR), стандартизированные допуски (±1–1.6 мм на изгиб). Вес: для NPS 4 LR elbow ~5–10 кг (зависит от SCH).
- Применение: Аналоги подходят для аналогичных отраслей (oil&gas, химия), но требуют адаптации соединений. Для резьбовых — смотрите ASME B16.11 (но только до Class 900, ~6 МПа).
- Условное обозначение: Elbow 90° LR NPS 4 SCH 80 A234 WP11 ASME B16.9.
