Современные авиационные фитинги: эволюция стандартов, материалы и применение в 2025 году.
В 2025 году авиационная промышленность переживает трансформацию: импортозамещение в России, цифровизация производства и фокус на композитных материалах определяют развитие фитингов — ключевых элементов трубопроводных систем. Если в 1970–1980-х доминировали стальные ГОСТы (как в предыдущем обзоре), то сегодня акцент на лёгкие, коррозионностойкие соединения для МС-21, SSJ-NEW и беспилотников. Рассмотрим ключевые тенденции, стандарты и примеры.
Телефон для связи : WhatsApp.
Отправляйте ваши заявки на на электронную почту или звоните по телефону:
+7 (495) 223-64-73
+7 (495) 726-11-08
E-mail: air2013@yandex.ru
1. Глобальные стандарты и их эволюция.
Современные авиационные фитинги регулируются SAE International (Aerospace Standards — AS), которые обеспечивают совместимость в гидравлике, топливных и пневмосистемах. Основные типы:

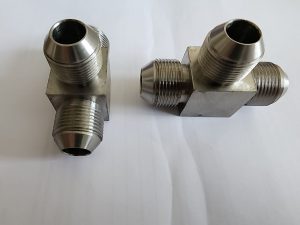

- Flared fittings (37°): AN/JIC-стандарты (AS4841, AS4842) для высокого давления (до 3000 psi). Используются в системах шасси и управления.
- Flareless (compression) fittings: MS/AS-серии (MS21900, AS1001–AS1040) для средних давлений, без развальцовки труб. Идеальны для ремонта в полевых условиях.
- Beam Seal и Cryofit: Для жёстких соединений в топливных магистралях, с криогенной фиксацией (Tinel™ сплав).
| Стандарт | Тип фитинга | Давление (psi) | Материалы | Применение |
|---|---|---|---|---|
| AN/JIC (AS4841) | 37° flared | 3000+ | Алюминий 6061-T6, нержавейка 304 | Гидравлика Boeing/Airbus |
| MS/AS (MS21900) | Flareless | 1000–3000 | Титан 3Al-2.5V, сталь | Российские МС-21, Су-57 |
| NAS (NAS1500) | Универсальные | 2000 | Композиты + металл | Беспилотники, вертолёты |
2. Российские разработки и импортозамещение.
В России фитинги эволюционировали от ГОСТ 201xx к ОСТ 1 01396-2018 (титановые обжимные) и новым ТУ для ПД-14/ПД-8. К 2025 году ОАК и Ростех внедряют аддитивное производство (3D-печать) для деталей двигателей, включая фитинги из титана ВТ6 и композитов. Планы: серийный выпуск для 24 двигателей в 2025 (6 ПД-8, 7 ПД-14).
- Отечественные аналоги: Фитинги по ОСТ 1 138xx (обновлённые) для SSJ-NEW и МС-21 — обжимные с самоблокировкой, давление до 400 кгс/см².
- Интеграция с импортными: Адаптеры для SAE J514 в GSE (ground support equipment) для тестов. Применение: гидросистемы Су-57, топливные линии Ил-76МД-90А. В 2025 выделено 49,1 млрд руб. на авиацию, часть — на фитинги для импортозамещения.
3. Материалы и инновации.
- Сталь и титан: Нержавейка 14Х17Н2 (аналог 304) и титан ВТ3-1 — до 70% рынка, устойчивы к Skydrol и температурам –60…+200 °С.
- Композиты и покрытия: Полимерные (PBT, фторопласт) для снижения веса; хром/кадмий заменяют на цинк-никель для экологии.
- Тренды 2025: 3D-печатные фитинги (ОДК) для ПД-35; быстросъёмные с двойным уплотнением (Sprint® кольца).
Преимущества: ресурс 10 000+ часов, снижение коррозии на 50% по SAE J1453.
4. Применение в современных ЛА.
- Гражданская авиация: В МС-21 — flareless AS для гидравлики (давление 3500 psi).
- Военная: Beam Seal в Су-34 для топливных систем.
- Беспилотники/космос: Лёгкие NAS для «Орион» и «Сферы».
Вывод.
В 2025 году авиационные фитинги — это баланс legacy-стандартов (AN/MS) и инноваций (3D, композиты), обеспечивающий безопасность и эффективность. В России фокус на импортозамещение повысит локализацию до 80% к 2030. Эти детали — основа для 500+ новых самолётов.
