ГОСТ 13957-74 устанавливает конструкцию и размеры накидных гаек для соединений трубопроводов по наружному конусу. Стандарт введен в действие постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 с 01.01.1975. Он заменяет ГОСТ 13957-68. Переиздания включают изменения №1 (III-81) и №2 (V-86).
Телефон для связи : WhatsApp.
Отправляйте ваши заявки на стальные контргайки, накидные гайки на электронную почту или звоните по телефону:
Область применения.
Накидные гайки предназначены для соединения трубопроводов по наружному конусу в различных системах, таких как гидравлические и пневматические. Они обеспечивают герметичное соединение труб с наружным конусом.
Конструкция и размеры.

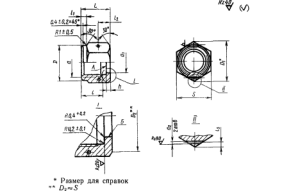

Конструкция и размеры накидных гаек должны соответствовать чертежу (типичная форма: шестигранная гайка с внутренней резьбой, конусным уплотнением и фасками). Размеры приведены в таблице для наружных диаметров труб от 3 до 38 мм.
Таблица размеров (в мм).
| Наружный диаметр труб Dн, мм | Резьба | d | d1 | d2 | D | D1 | S | l | l1 | l2 | h | Масса 100 шт., кг (алюм./сталь) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | М8×1 | 4,1 | 1,0 | 12 | 13,8 | 12 | 9 | 4 | 5,0 ±0,25 | 1,2 | 14 | 0,75 / 1,17 |
| 4 | М10×1 | 5,2 | 1,2 | 14 | 16,2 | 14 | 10 | 5,5 | 1,5 | 15 | — | 1,17 / — |
| 6 | М12×1 | 7,5 | — | 17 | 19,6 | 17 | 11 | 6,5 | 17 | — | — | 0,67 / 1,87 |
| 8 | М14×1 | 9,5 | 4,0 | — | — | — | — | — | — | — | — | 0,50 / 1,39 |
| 10 | М16×1 | 11,9 | — | 19 | 21,9 | 19 | 12 | 7,0 | 18 | — | — | 0,61 / 1,70 |
| 12 | М20×1,5 | 14,2 | 1,5 | 24 | 27,7 | 24 | 15 | 8,5 | 2,0 | 21 | — | 1,22 / 3,40 |
| 14 | М22×1,5 | 16,2 | — | 27 | 31,2 | 27 | — | 8,0 | — | — | — | 1,56 / 4,34 |
| 16 | М24×1,5 | 18,2 | 4,0 | — | — | — | — | — | — | — | — | 1,19 / 3,32 |
| 18 | М27×1,5 | 20,2 | — | 30 | 34,6 | 30 | 8,5 | 22 | 3,5 | — | — | 1,49 / 4,15 |
| 20 | М30×1,5 | 22,2 | — | 36 | 41,6 | 36 | 17 | 9,5 | 24 | 4,0 | — | 3,09 / 8,61 |
| 22 | М33×2 | 24,2 | — | — | — | — | 18 | 10,5 ±0,3 | 26 | — | — | 2,45 / 6,82 |
| 25 | — | 27,3 | 19 | — | — | — | 6 | 11,0 | 28 | — | — | 2,69 / 7,50 |
| 28 | М39×2 | 30,3 | 2,0 | 46 | 53,1 | 45 | 20 | 11,5 | 2,5 | 29 | 4,5 | 4,61 / 12,85 |
| 30 | — | 32,3 | 21 | — | — | — | 12,0 | 30 | 5,0 | — | — | 5,71 / 15,20 |
| 32 | М42×2 | 34,3 | — | — | — | — | — | — | — | — | — | 5,58 / 15,51 |
| 34 | М45×2 | 36,6 | — | 50 | 57,7 | 50 | — | — | — | — | — | 6,62 / 18,45 |
| 36 | М48×2 | 38,6 | — | 55 | 63,5 | 55 | 22 | 12,5 | 31 | 7,44 | — | 20,70 / — |
| 38 | — | 40,8 | — | — | — | — | — | — | — | — | — | 7,13 / 19,85 |
- Некоторые размеры являются справочными.
- D2 = S (где применимо).
- Масса указана для алюминиевого сплава и стали (в зависимости от исполнения).
Допуски.
- Торцовое биение поверхности А относительно оси резьбы: 0,07 мм.
- Радиальное биение поверхности Б относительно оси резьбы: 0,1 мм.
Дополнительные указания.
- Радиус 0,4 +0,2 мм допускается заменять фаской 0,4 +0,2 × 45°.
- Маркировка: Значение наружного диаметра трубы и условное обозначение материала на бирке для партии. Допускается маркировка на гранях шестигранника несмываемой краской.
- Клеймение на бирке для партии.
- Технические условия по ГОСТ 13977-74.
Примеры условного обозначения.
- Гайка накидная 12-31А ГОСТ 13957-74 (из алюминиевого сплава).
- Гайка накидная 12-22А ГОСТ 13957-74 (из стали 45).
- Гайка накидная 12-12А ГОСТ 13957-74 (из стали 14Х17Н2).
- Гайка накидная 12-11А ГОСТ 13957-74 (из стали 13Х11Н2В2МФ).
- Для общего применения: Гайка накидная 12-31 ГОСТ 13957-74 и аналогично.
Стандарт распространяется на гайки, изготовленные из различных материалов (сталь, алюминиевые сплавы, бронза), с покрытиями для защиты от коррозии.
